GMPC는 LG산전에서 개발된 GIMAC, GIMAC II, GIMAC III/GIPAM/uRTU, u-RTUII, GIPAM2000 계기와 연결하여 통신한 후 상위 컴퓨터와 통신을 할 수 있도록 해주는 프로토콜 변환기이다.

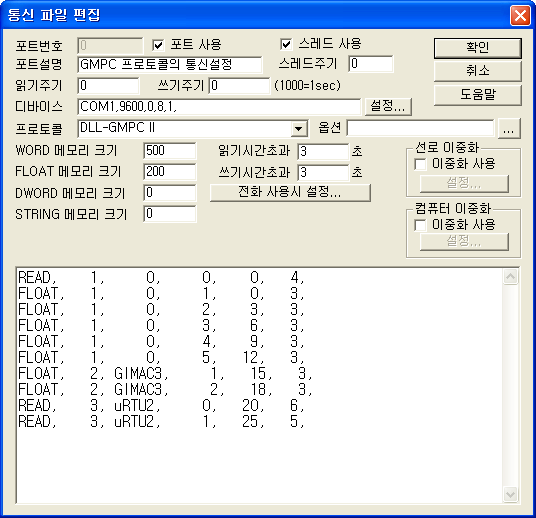

<그림 1>은 GMPCII 통신 드라이버의 통신 파일 편집 예이다.
<그림 1> GMPC II 통신 드라이버의 통신 파일 편집 예
GMPC II 통신 드라이버의 DEVICE 부분 설정은 GMPC 장비에 설정된 통신 포트 ( TCP/IP, UDP/IP 등 ), 통신속도, 및 DATA BIT 등을 입력한다.
GMPC 장비의 통신속도 등의 조절은 GMPC 뒷면에 있는 스위치 또는 앞면 설정버튼으로 ( GMPC III, DMPC V 등 ) 설정한다. ( 2, 3 절 참조 )
GMPC 읽기 작성 형식
GMPC의 통신 프로토콜의 READ 형식은 다음과 같은 인자 순으로 사용한다.
1) ID - 여러 대의 GIMAC/GIPAM/u-RTU 를 같이 (여러 종류의 버전) 연결해서 통신할 때 사용. (0~255)
2) 장비 종류 – 0 : GIPAM, GIMAC, GIMAC II, GIMAC2P, GIMAC3, GIMAC4, uRTU, uRTU2, IMC2, PAM2000, WDC3000, PAM2200F, PAM2200T 등의 계기 타입을 설정.
3) 읽을 데이터 종류 - 읽고자 하는 영역 종류. (0, 1, 2, 3, 4, 5 등)
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 번지.
5) 읽는 크기 : 읽어올 크기.(각 영역별로 고정)
6) Sub1 명령 : 장비종류에 따라 사용하지 않을 수도 있음.
7) Sub2 명령 : 장비종류에 따라 사용하지 않을 수도 있음.
읽기 작성 예)
READ, 1, 0, 0, 0, 4,
FLOAT, 1, 0, 1, 0, 3,
FLOAT, 1, 0, 2, 3, 3,
FLOAT, 1, 0, 3, 6, 3,
FLOAT, 1, 0, 4, 9, 3,
FLOAT, 1, 0, 5, 12, 3,
FLOAT, 2, GIMAC3, 1, 15, 3,
FLOAT, 2, GIMAC3, 2, 18, 3,
READ, 3, uRTU2, 0, 20, 6,
READ, 3, uRTU2, 1, 25, 5,
상세한 통신설정은 기종별 상세설명을 참조한다.
GIMAC, GIMAC II, GIAMC III 상세 통신설정법
GMPC와 연결 시 다른 컨트롤러와는 다른 점이 몇 가지 있다.
케이블 배선(GMPC~PC)
GMPC ( I 또는 II ) 와 PC사이의 232케이블 전체배선을 다한 케이블을 사용해야 한다. (약식 배선은 통신 안됨 )
GMPC사용 설명서를 참고하여 배선하도록 한다.
GMPC와 GIMAC의 연결
GIMAC의 뒷부분에 보면 ID를 설정할 수 있는 스위치가 2개 있고, 통신 케이블을 연결할 수 있는 단자가 5개 있다.
ID설정은 위의 스위치가 1단위 아래의 스위치가 0x10 단위이므로 바꾸어 설정하지 않도록 주의한다.
단자 대는 위에서부터 COM, Rx1, Rx2, Tx1, Tx2 순서이다.
또 cable의 양쪽 끝부분은 종단 저항(120옴)을 설치해야 하는데 이 종단 저항을 설치하지 않으면 GMPC와 GIMAC/GIPAM 사이의 통신이 되지 않는다.
종단 저항 설치는 GMPC설명서를 참고한다.
케이블 배선(GMPC~PC)
GMPC III 와 PC사이의 232케이블 전체배선을 다한 케이블을 사용해야 한다. (약식 배선은 통신 안됨 )
단 컴퓨터와 RS-422/485 방식으로 통신 케이블의 연결은 일반적인 배선방법과 동일하다.
케이블 배선(GMPC~ 장비)

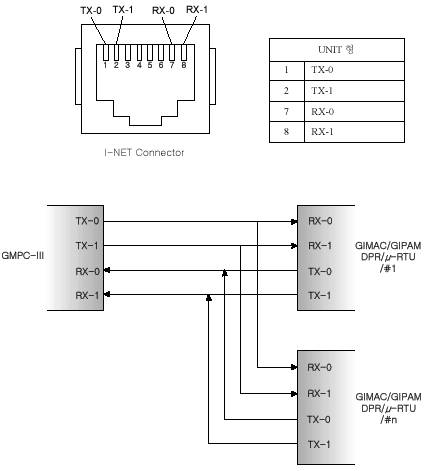

GMPC III 와 GIMAC 등의 장비는 <그림 2>와 같이 I-NET RS-485 방식으로 통신 케이블을 연결한다.
<그림 2> GMPC와 장비들 과의 연결
통신속도, 통신포트, 프로토콜 종류 등의 설정
GMPC III 전면에는 <그림 3>과 같이 MENU, SEL, ENT의 3가지 조작버튼이 있는데 이것으로 PC와 GMPC III 간의 통신속도, 통신포트, 프로토콜 등을 설정한다.
<그림 3> GMPC III 의 앞면 모습
통신속도 설정
1) 초기(기본)상태에서 MENU 버튼을 8번 누르면 통신속도 설정메뉴로 화면이 전환된다.
2) 이 상태에서 SEL 버튼을 눌러서 원하는 속도를 선택한다. ( 2,400 ~ 57,600 )
3) ENT 버튼을 눌러서 속도설정을 완료한다.
통신포트 설정
1) 초기(기본)상태에서 MENU 버튼을 6번 누르면 통신포트 종류 선택메뉴로 화면이 전환된다.
2) 이 상태에서 SEL 버튼을 눌러서 원하는 통신포트를 RS-232, RS-485 중에서 선택한다.
3) ENT 버튼을 눌러서 사용할 통신포트 설정을 완료한다.
주의) 통신포트 종류를 선택한 후 컴퓨터와의 통신 케이블 연결은 지정한 통신포트 종류에 맞게 연결해야 통신이 가능합니다.
프로토콜 설정
1) 초기(기본)상태에서 MENU 버튼을 5번 누르면 프로토콜 종류 선택메뉴로 화면이 전환된다.
2) 이 상태에서 SEL 버튼을 눌러서 원하는 프로토콜을 GMPC, MODBUS 중에서 선택한다.
3) ENT 버튼을 눌러서 사용할 프로토콜 설정을 완료한다.
종단저항
RS-485 통신은 양쪽 끝부분에 종단 저항(120옴)을 설치해야 하는데 이 종단 저항을 설치하지 않으면 GMPC III 와 원활한 통신이 안될 수도 있다.
GMPC V 장비의 연결은 GMPC III 와 대부분 동일하므로 GMPC III 연결방법을 참조한다.

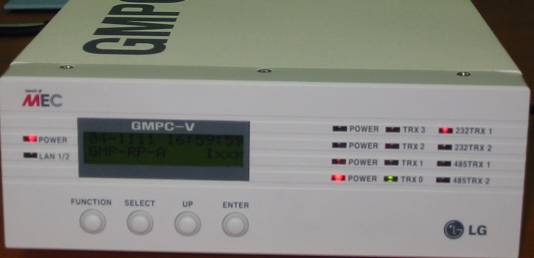

<그림 4>는 GMPC V 장비의 전면 모습이다.
<그림 4> GMPC V 장비의 전면 모습
참고) GMPC V의 Enter 버튼을 눌러 장비 설정 시 Password 입력 화면이 뜰 때 장비 전면의 4개의 조작버튼을 눌러서 Password를 입력한다. ( 초기 Password : FUNCTION, SELECT, UP, ENTER 버튼을 돌아가며 2번 누른다 )
장비설정 방법)
1. Time & Date : GMPC V의 날짜와 시간을 설정한다.
2. Model : GMPC V의 통신 프로토콜과 통신 방식을 설정한다.
Model | Protocol : GMP(GMPC의 I-NET 프로토콜), MODBUS 프로토콜을 지정한다,
Model | Media : GMPC V 와 연결을 원하는 통신 방식을 지정한다.
Model | Main Port : 주 통신 포트를 지정한다. P(Primary), S(Secondary)
3. Serial : GMPC V 의 뒷면의 Com1,Com2 통신 방법을 설정한다.
4. Network(This) : GMPC V의 LAN1, LAN2 Ethernet 포트를 설정한다.
Network(This) | Ethernet Port : GMPC V의 뒷면의 주 통신포트를 설정한다.
Network(This) | IP_0 : Primary Ethernet의 IP Address
Network(This) | Port_0 No_0 : Primary Ethernet의 Port 번호
Network(This) | Netmask_0 : Primary Ethernet의 Subnetmask
Network(This) | Gateway_0 : Primary Ethernet의 Gateway
Network(This) | Host_IP0 : Primary Ethernet에 접속하여 데이터를 가져가는 곳의 IP 주소
위의 설정을 완료 후 Enter 버튼을 이용하여 저장후 GMPC V를 전원 스위치로 재기동을 합니다.(재기동 하지 않을 시 설정 변경값이 적용되지 않음)
주의) GMPC V 장비로 컴퓨터와 Ethernet 통신을 할 경우에는 GMPC 의 IP 번지를 설정하고 컴퓨터의 ( Client ) IP 번지도 Network(This) | Host_IP0 부분을 이용하여 GMPC에 입력하고 네트워크 상의 Gateway가 없거나 IP공유기등을 사용할 경우에는 GMPC V의 Gateway 설정을 0.0.0.0 으로 설정해야만 통신이(TCP/IP 등 ) 가능하다.
중요) GMPC V 장비와 GIPAM-2200 등을 연결한 후 GIPAM-2200 등의 장비의 전원을 투입한 후 GMPC V 장비의 전원을 넣어야 정상적인 통신이 가능하다.
만약 동시에 전원을 투입하거나 GMPC-V 를 먼저 전원을 투입하면 GMPC-V 가 연결된 장치를 찾지 못하므로 연결된 장비와 정상적이 통신을 할 수 없다.
