국내 LS 산전의 GIPAM-2200 T Power Meter와 통신할 경우 GMPC II 통신 드라이버를 사용한다.
GIPAM-2200 T 등의 장비는 일반적으로 상위에 GMPC를 ( 통신 컨버터, GMPC III, GMPC V 등 ) 이용하여 컴퓨터와 통신을 하므로 여기서는 GMPC와 통신하는 방법을 설명한다.

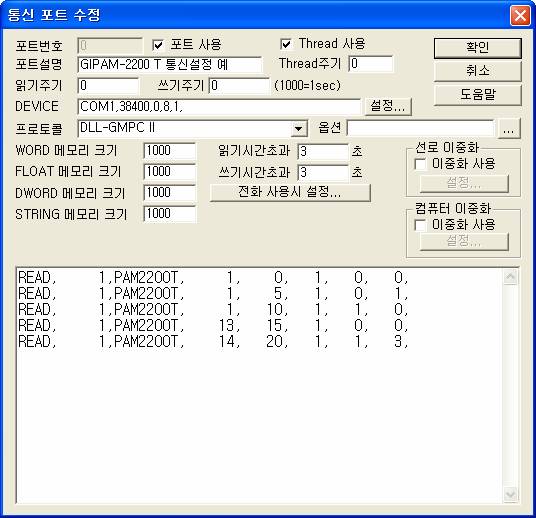

<그림 1>은 GMPCII 통신 드라이버로 GIPAM-2200 T 모델을 사용할 때의 통신 파일 편집 예이다.
<그림 1> GMPCII 통신 드라이버로 GIPAM-2200 T 모델의 통신 파일 편집 예
<그림 1>의 DEVICE 부분은 GMPC에 연결된 통신포트 ( 또는 TCP/IP, UDP/IP 등 ), 통신속도 ( IP 번지 ) 등을 순서대로 입력한다.
GMPC 장비의 통신속도 등의 조절은 장비 뒷면 또는 전면 버튼 ( GMPC III, GMPC V ) 등으로 설정한다.
GIPAM-2200 T 사용 시의 읽기 작성 형식
GIPAM-2200 T 장비의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) ID – 연결된 GIPAM-2200 T 의 스테이션 번호. (0~255)
2) 장비종류 – Pam2200T : GIPAM-2200 T 기종.
3) 읽을 종류(명령) - 읽고자 하는 영역 종류. (0, 0, 1, 2, 3 등, GIPAM-2200 T 설명서의 Command – 0x10 )
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신메모리 위치.
5) 읽는 크기 : 읽어올 크기. 항상 1로 설정. (읽을 종류에 따라 읽는 크기는 고정, <표 1>, <표 2> 참조.)
6) Sub1 명령 : 읽기 명령 Sub1 ( 읽을 종류에 따라 사용여부 결정 )
7) Sub2 명령 : 읽기 명령 Sub2 ( 읽을 종류에 따라 사용여부 결정 )
읽기 작성 예)
READ, 1, PAM2200T, 1, 0, 1,
READ, 1, PAM2200T, 1, 5, 1, 0, 1,
READ, 1, PAM2200T, 1, 10, 1, 1, 0,
READ, 1, PAM2200T, 13, 15, 1,
READ, 1, PAM2200T, 14, 20, 1, 1, 3,
주의) GMPC II 통신 드라이버로 GIPAM-2200 T 모델의 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT 메모리에 같은 값이( 값 형식만 다름 ) 저장한다.
<표 1>은 GIPAM-2200 T의 주요 읽을 종류별 데이터 내용과 저장위치이다.
또한 <표 2>는 I/O status 읽기의 읽은 값 저장위치 및 비트 별 의미이고 <표 3>은 Relay config 1 읽기의 Relay 상태 비트 별 내용이다.
GIPAM-2200 T의 상세한 읽을 종류 ( Command ), Sub 명령 등은 GIPAM-2200 T 사용설명서를 참조한다.
| 읽을 종류 | Sub1 | Sub2 | 읽기 내용 | 저장위치 및 내용 |
| 0 | 00 | 00 | I/O status | <표 2> 참조 |
| 1 | 00 | 00 | 변압기1차 전류 | 저장위치 + 0 ~ 2 : R, S, T 상 전류 |
| 00 | 01 | 변압기2차 전류 | ||
| 01 | 00 | 차 전류 | ||
| 02 | 00 | 억제전류 | ||
| 6 | 00 | 00 | 영상전압 및 영상전류 | 저장위치 + 0 ~ 2 : 영상전압, 영상전류 1, 영상전류 2 |
| 02 | 00 | I0 차 전류, 억제전류 | 저장위치 + 0 ~ 1 : I0 차 전류, 억제전류 |
|
| 8 | 09 | 00 | CB ON 횟수 및 CB Run Time | 저장위치 + 0 ~ 1 : CB ON 횟수, CB Run Time |
| 10(0Ah) | 00 | Out01 ~Out06 ON 횟수 | 저장위치 + 0 ~ 5 : Out01 ~Out06 ON 횟수 |
|
| 11(0Bh) | 00 | Out07 ~Out08 ON 횟수 | 저장위치 + 0 ~ 1 : Out07 ~Out08 ON 횟수 |
|
| 11(0Bh) | 00 | 01 | Vo및 Io max record값, 운영시간 | 저장위치 + 0 ~ 2 : Vo Max, Io Max, 운영시간 |
| 00 | 02 | Io2 max | 저장위치 + 0 : Io2 max |
|
| 02 | 00 | Analog Input #1 | 저장위치 + 0 ~ 2 : AI 1 ~ 3의 현재 값 |
|
| 03 | 00 | Analog Input #2 | 저장위치 + 0 : AI 4의 현재 값 |
|
| 06 | 00 | DO op mode, TCS, TRS, CC 설정 | 저장위치 + 0 : DO op mode ( 0 = latch, 1 = pulse ) 저장위치 + 1 : TCS use ( 0 = unuse, 1 = use ) 저장위치 + 2 : TRS use (0 = unuse, 1 = use ) 저장위치 + 3 : TRS Period 저장위치 + 4 : Control Contact Status(비트 0 ~ 3 : CC1 ~ 4 close(1)/open(0)) |
|
| 07 | 00 | 2고조파 Max | 저장위치 + 0 : 2고조파 Max 저장위치 + 1 : Reserved |
|
| 13(0Dh) | 00 | 00 | Relay config 1 | 저장위치 + 0 : Reserved 저장위치 + 1 : Relay 상태 (<표 3> 참조) 저장위치 + 2 : Reserved (주파수, 60Hz) 저장위치 + 3 : Reserved (권선방식) 저장위치 + 4 : DFRP TR winding angle 저장위치 + 5 : DFRP grounding (AAAAh = 1차, 5555h = 2차, 기타 = 비 사용) |
| 00 | 01 | Relay config 2 (TR 정격전압) | 저장위치 + 0 ~ 1 : TR 1, 2 전격전압 |
|
| 00 | 02 | Relay config 3 (1차 권선 CT) | 저장위치 + 0 ~ 1 : 1차 권선 CT 1차, 2차 전류 |
|
| 00 | 03 | Relay config 4 (2차 권선 CT) | 저장위치 + 0 ~ 1 : 2차 권선 CT 1차, 2차 전류 |
|
| 00 | 04 | Relay config 5 (NCT 1차 CT) | 저장위치 + 0 ~ 1 : NCT 1차 CT 비 Primary, Secondary |
|
| 00 | 05 | Relay config 6 (NCT 2차 CT) | 저장위치 + 0 ~ 1 : NCT 2차 CT 비 Primary, Secondary |
|
| 00 | 06 | Relay config 7 (GPT PT) | 저장위치 + 0 ~ 1 : Reserved (GPT 1차측 PT ratio) 저장위치 + 2 : GPT 3차측 PT 비 |
|
| 00 | 07 | Relay config 8 (GCT) | 저장위치 + 0 ~ 1: GCT 1차, 2차 전류 |
|
| 17(11h) | 00 | CBF 설정 | 저장위치 + 0 : CB Failure use 저장위치 + 1 : CB fail to open time 설정 (FFFFh =사용않음) 저장위치 + 2 : CB fail to close time 설정 (FFFFh =사용않음) 저장위치 + 3 ~ 5 : Reserved |
|
| 14(0Eh) | 01 | 00 | 50/51(OCRw1) 설정 1 | 저장위치 + 0 : Curve 설정 ( 0, 1, 2, 3, 4, 5 = Off, DT, SI, VI, EI, LI ) 저장위치 + 1 : OCRw1 순시 Low pick-up 전류 (x 100, FFFFh =사용않음) 저장위치 + 2 : OCRw1 순시 Low 동작시간 ( x 100 ) 저장위치 + 3 : OCRw1 순시 High pick-up 전류 (x 100, FFFFh =사용않음) 저장위치 + 4 : OCRw1 한시 pick-up 전류 ( x 100 ) 저장위치 + 5 : OCRw1 반한 시 Time Lever 또는 정한 시 동작시간 ( x 100 ) |
| 01 | 01 | 50/51(OCRw1) 설정 2 | 저장위치 + 0 : OCRw1 반한 시 추가 지연시간 ( x 100 ) |
|
| 01 | 02 | 50/51(OCRw2) 설정 1 | 50/51(OCRw1) 설정 1 과 동일하고 OCRw2 값이 라는 것만 다름 |
|
| 01 | 03 | 50/51(OCRw2) 설정 2 |
|
|
| 02 | 00 | 50/51N(OCGRw1) 설정 1 | 50/51(OCRw1) 설정 1 과 동일하고 OCGRw1 값이 라는 것만 다름 |
|
| 02 | 01 | 50/51N(OCGRw1) 설정 2 |
|
|
| 02 | 02 | 50/51N(OCGRw2) 설정 1 | 50/51(OCRw1) 설정 1 과 동일하고 OCGRw2 값이 라는 것만 다름 |
|
| 02 | 03 | 50/51N(OCGRw2) 설정 2 |
|
|
| 07 | 00 | 지락과 전압계전기 64설정 1 | 저장위치 + 0 : OVGR 특성곡선 선택 (0, 1, 2 = Off, DT, SI) 저장위치 + 1 : OVGR 순시 pick-up 영상 전압 (x 100, FFFFh =사용않음) 저장위치 + 2 : OVGR 순시 동작시간 ( x 1 ) 저장위치 + 3 : OVGR 한시 pick-up 영상 전압 (x 100, FFFFh =사용않음) 저장위치 + 4 : OVGR 반한 시 Time Lever 또는 정한 시 동작시간 ( x 100 ) |
|
| 10(0Ah) | 00 | 67G,67N 설정 | 저장위치 + 0 : SGR/DGR pick-up 영상 전류 (x 100) 저장위치 + 1 : SGR/DGR pick-up 영상 전압 (x 100) 저장위치 + 2 : SGR/DGR 기준 감도 위상 각 ( x 1 ) 저장위치 + 3 : SGR/DGR 정한 시 동작시간 (x 100) |
|
| 14(0Eh) | 00 | 87T(DFRP) 설정 1 | 저장위치 + 0 : DFRP High pick-up 전류 (x 100, FFFFh =사용않음) 저장위치 + 1 : DFRP Low pick-up 전류 (x 100, FFFFh =사용않음) 저장위치 + 2 : DFRP Low 정한 시 동작시간 (x 1, 3 = 순시) 저장위치 + 3 : DFRP Low slope1 (x 100) 저장위치 + 4 : DFRP Low slope2 (x 100) 저장위치 + 5 : DFRP Low 변곡점 (x 100) |
|
| 14(0Eh) | 01 | 87T(DFRP) 설정 2 | 저장위치 + 0 : DFRP Low 2고조파 설정 (x 100, FFFFh =사용않음) 저장위치 + 1 : Io elimination 사용유무 (1 = 사용, 0 = 사용안함) |
|
| 15(0Fh) | 00 | 87T(DFRP) 설정 3 | 저장위치 + 0 : DFRG Low pick-up 전류 (x 100) 저장위치 + 1 : DFRG Low 정한 시 동작시간 (x 1, 3 = 순시) 저장위치 + 2 : DFRG Low slope1 (x 100) |
<표 1> GIPAM-2200 T의 주요 읽을 종류별 데이터 내용과 저장위치
| 저장위치 | 비트 별 | |||||||
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 | |
| 저장위치 + 0 | Event | - | - | T/L | Pick-up | Sync | DiagErr | P/F |
| 저장위치 + 1 | - | R/L | DI06 | DI05 | DI04 | DI03 | DI02 | DI01 |
| 저장위치 + 2 | - | - | - | - | DO10 | DO09 | DO08 | DO07 |
| 저장위치 + 3 | DO06 | DO05 | DO04 | DO03 | DO02 | DO01 | CBClose | CB Open |
| 저장위치 + 4 | Device ID | |||||||
| 저장위치 + 5 | - | - | - | - | - | 27-T | 27P-S | 27P-R |
| 저장위치 + 6 | 164INST | 164TD | 167G | 167N | 150NH | 150NL | 151N | 150PH-T |
| 저장위치 + 7 | 150PH-S | 150PH-R | 150PL-T | 150PL-S | 150PL-R | 151P-T | 151P-S | 151P-R |
| 저장위치 + 8 | - | - | - | - | - | - | - | - |
| 저장위치 + 9 | 264INST | 264TD | 267G | 267N | 250NH | 250NL | 251N | 87G/50 |
| 저장위치 + 10 | 87G/51 | 87/50-T | 87/50-S | 87/50-R | 87/51-T | 87/51-S | 87/51-R | 250PH-T |
| 저장위치 + 11 | 250PH-S | 250PH-R | 250PL-T | 250PL-S | 250PL-R | 251P-T | 251P-S | 251P-R |
<표 2> I/O status 읽기의 읽은 값 저장위치 및 비트 별 의미
| 비트 별 | 내용 | 비고 |
| 15 ~ 12 | - |
|
| 11 | 1차 측 OSD_SEL | 0 = not use 1 = OCGR 2 = SGR 3 = DGR |
| 10 | ||
| 9 | 1차 측 OSD_SEL | |
| 8 | ||
| 7 | OVGR_T | 0 = 비 사용, 1 = primary side 2 = secondary side |
| 6 | ||
| 5 | OCR_W2 |
|
| 4 | OCR_W1 |
|
| 3 | DFRG |
|
| 2 |
|
|
| 1 | DFRP |
|
| 0 |
|
<표 3> Relay config 1 읽기의 Relay 상태 비트 별 내용
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의
대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

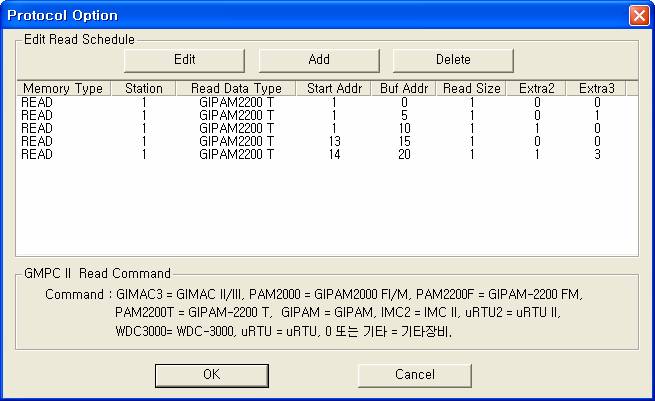

<그림 2> GMPCII 통신 드라이버로 GIPAM-2200 T 모델의 읽기 설정 대화상자 예
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

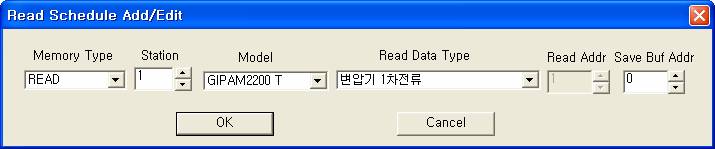

<그림 3> GMPCII 통신 드라이버로 GIPAM-2200 T 모델의 읽기 설정 추가/편집 대화상자의 예
<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.
GMPC II 통신 드라이버를 이용한 GIPAM-2200 T 모델의 디지털 출력 설정
디지털 출력명령으로 부하, 제어 및 각종 설정 값을 Reset 시킬 수 있다.
디지털 출력 TAG 설정 시 필요한 설정 5 가지
1) PORT : GMPC와 연결된 PORT번호. ( 0 ~ 255 )
2) STATION : 설정된 GIPAM-2200 T 의 ID ( 0~255 ).
3) ADDRESS : 출력 종류번호를 16진수로 입력. Sub2 출력번호를 입력. (<표 4> 참조)
4) EXTRA1 : 장비 종류.
PAM2200T – GIPAM-2200 T 모델
5) EXTRA2 : 부하제어/경보해제 명령 구분.
0 – 부하제어 명령,
1 – Reset 명령
명령 구분 |
출력 종류번호(Sub2) |
내용 |
부하 제어 |
01h |
CB ON |
02h |
CB OFF |
|
25h |
Control Contact 1 ON |
|
26h |
Control Contact 2 ON |
|
27h |
Control Contact 3 ON |
|
28h |
Control Contact 4 ON |
|
2Dh |
Control Contact 1 OFF |
|
2Eh |
Control Contact 2 OFF |
|
2Fh |
Control Contact 3 OFF |
|
30h |
Control Contact 4 OFF |
|
Reset 명령 |
00h |
CB Run Time Reset |
0Dh |
Operating time reset |
|
0Eh |
Fault reset |
|
10h |
CB# ON count reset |
|
12h |
OUT#01 ON count reset |
|
13h |
OUT#02 ON count reset |
|
14h |
OUT#03 ON count reset |
|
15h |
OUT#04 ON count reset |
|
16h |
OUT#05 ON count reset |
|
17h |
OUT#06 ON count reset |
|
18h |
OUT#07 ON count reset |
|
19h |
OUT#08 ON count reset |
|
1Ch |
Io1 max reset |
|
1Dh |
Vo max reset |
|
1Eh |
Event record reset |
|
1Fh |
All fault record reset |
|
20h |
All record reset |
|
23h |
Io2 max reset |
<표 4> 디지털 출력명령을 위한 출력 종류번호와 내용
주의) GIPAM-2200 T 장비의 디지털 출력은 항상 Remote 상태일 때에만 가능하다.
설정 예1)
PORT : 0 Station : 1, ADDRESS : 0001 EXTRA1 : PAM2200T, EXTRA2 : 0 으로 설정하고 디지털 출력을 하면(출력 값은 상관없음) 1번 GIPAM-2200 T 의 CB ON 제어를 할 수 있다.
단, CB ON 명령은 Remote 통신 상태일 때에만 출력이 가능하다.
설정 예2)
PORT : 0 Station : 1, ADDRESS : 0002 EXTRA1 : PAM2200T, EXTRA2 : 0 으로 설정하고 디지털 출력을 하면(출력 값은 상관없음) 1번 GIPAM-2200 T 의 CB OFF 제어를 할 수 있다.
단, CB OFF 명령은 Remote 통신 상태일 때에만 출력이 가능하다.
설정 예3)
PORT : 0 Station : 1, ADDRESS : 0025 EXTRA1 : PAM2200T, EXTRA2 : 0 으로 설정하고 디지털 출력을 하면(출력 값은 상관없음) 1번 GIPAM-2200 T 의 Control Contact 1 ON 제어를 할 수 있다.
단, Control Contact 1 ON 명령은 Remote 통신 상태일 때에만 출력이 가능하다.
설정 예4)
PORT : 0 Station : 1, ADDRESS : 002D EXTRA1 : PAM2200T, EXTRA2 : 0 으로 설정하고 디지털 출력을 하면(출력 값은 상관없음) 1번 GIPAM-2200 T 의 Control Contact 1 OFF 제어를 할 수 있다.
단, Control Contact 1 OFF 명령은 Remote 통신 상태일 때에만 출력이 가능하다.
설정 예5)
PORT : 0 Station : 1, ADDRESS : 0000 EXTRA1 : PAM2200T, EXTRA2 : 1 으로 설정하고 디지털 출력을 하면(출력 값은 상관없음) 1번 GIPAM-2200 T 의 CB Run Time을 Reset 시킬 수 있다.
단 CB Run Time Reset 명령은 Remote 통신 상태일 때에만 출력이 가능하다.
설정 예6)
PORT : 0 Station : 1, ADDRESS : 0023 EXTRA1 : PAM2200T, EXTRA2 : 1 으로 설정하고 디지털 출력을 하면(출력 값은 상관없음) 1번 GIPAM-2200 T 의 Io2 max 를 Reset 시킬 수 있다.
단 Io2 max reset 명령은 Remote 통신 상태일 때에만 출력이 가능하다.
GMPC II 통신 드라이버를 이용한 GIPAM-2200 T 모델의 아날로그 출력 설정
GIPAM-2200 T 모델의 통신 드라이버는 아날로그 출력설정이 없다.
GIPAM-2200 T 장비에 기본전원 및 통신 케이블을 아래와 같이 연결한다.
기본 전원연결
GIPAM-2200 T 장비의 뒷면 주 전원 입력(24, 25번 단자) 부에 220 V AC 전원을 연결한다.
참고) GIPAM-2200 T 장비 설정 시 Password 입력 화면이 뜰 때 전면 조작 버튼의 위, 아래 방향 버튼을 조작하여 Password를 입력한다. ( 초기 Password : 0000 )
I-NET 통신 케이블 연결
GIPAM-2200 T 의 94 또는 99 ( Rx0 ), 95 또는 100 ( Rx1 ), 92 또는 97 ( Tx0 ), 93 또는 98 ( Tx1 ) 번 단자에( 장비 측에서 본 Rx, Tx 임 ) I-Net RS-485 통신 케이블을 연결한다.
주의) GMPC V 구입 시 제공되는 I-NET 케이블로 GMPC V와 GIPAM2000을 연결할 때 Rx 선은 GIPAM2000의 Tx 에 Tx 선은 Rx 에 연결해야 정상적인 통신이 이루어진다.
GMPC V 장비

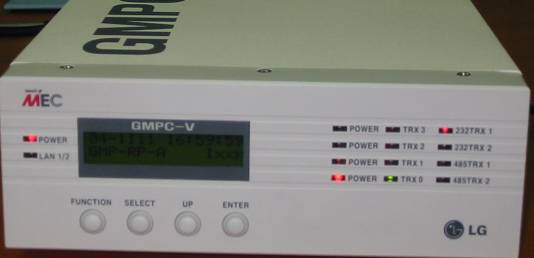

<그림 4>는 GMPC V 장비의 전면 모습이다.
<그림 4> GMPC V 장비의 전면 모습
참고) GMPC V 장비 설정 시 Password 입력 화면이 뜰 때 장비 전면의 4개의 조작버튼을 눌러서 Password를 입력한다. ( 초기 Password : FUNCTION, SELECT, UP, ENTER 버튼을 돌아가며 2번 누른다 )
장비설정 방법)
1. Time & Date : GMPC V의 날짜와 시간을 설정한다.
2. Model : GMPC V의 통신 프로토콜과 통신 방식을 설정한다.
Model | Protocol : GMP(GMPC의 I-NET 프로토콜), MODBUS 프로토콜을 지정한다,
Model | Media : GMPC V 와 연결을 원하는 통신 방식을 지정한다.
Model | Main Port : 주 통신 포트를 지정한다. P(Primary), S(Secondary)
3. Serial : GMPC V 의 뒷면의 Com1,Com2 통신 방법을 설정한다.
4. Network(This) : GMPC V의 LAN1, LAN2 Ethernet 포트를 설정한다.
Network(This) | Ethernet Port : GMPC V의 뒷면의 주 통신포트를 설정한다.
Network(This) | IP_0 : Primary Ethernet의 IP Address
Network(This) | Port_0 No_0 : Primary Ethernet의 Port 번호
Network(This) | Netmask_0 : Primary Ethernet의 Subnetmask
Network(This) | Gateway_0 : Primary Ethernet의 Gateway
Network(This) | Host_IP0 : Primary Ethernet에 접속하여 데이터를 가져가는 곳의 IP 주소
위의 설정을 완료 후 7번 Initialization 메뉴에서 설정을 저장한 후 GMPC V를 Reboot 시킨다. (Reboot 않을 시 설정 변경 값이 적용되지 않음)
주의) GMPC V 장비로 컴퓨터와 Ethernet 통신을 할 경우에는 GMPC 의 IP 번지를 설정하고 컴퓨터의 ( Client ) IP 번지도 Network(This) | Host_IP0 부분을 이용하여 GMPC에 입력하고 네트워크 상의 Gateway가 없거나 IP공유기등을 사용할 경우에는 GMPC V의 Gateway 설정을 0.0.0.0 으로 설정해야만 통신이(TCP/IP 등 ) 가능하다.
중요) GMPC V 장비와 GIPAM-2200 등을 연결한 후 GIPAM-2200 등의 장비의 전원을 투입한 후 GMPC V 장비의 전원을 넣어야 정상적인 통신이 가능하다.
만약 동시에 전원을 투입하거나 GMPC-V 를 먼저 전원을 투입하면 GMPC-V 가 연결된 장치를 찾지 못하므로 연결된 장비와 정상적이 통신을 할 수 없다.
