GMPCII 통신 드라이버로 GIPAM2200 FM 모델 설정

국내 LS 산전의 GIPAM-2200 FM(FZ 등) Power Meter와 통신할 경우 GMPC II 통신 드라이버를 사용한다.

GIPAM-2200 FM 등의 장비는 일반적으로 상위에 GMPC를 ( 통신 컨버터, GMPC III, GMPC V 등 ) 이용하여 컴퓨터와 통신을 하므로 여기서는 GMPC와 통신하는 방법을 설명한다.

참고) GIPAM-2200 T 상세 통신설정법

1. 읽기 설정

<그림 1>은 GMPCII 통신 드라이버로 GIPAM-2200 FM 모델을 사용할 때의 통신 파일 편집 예이다.

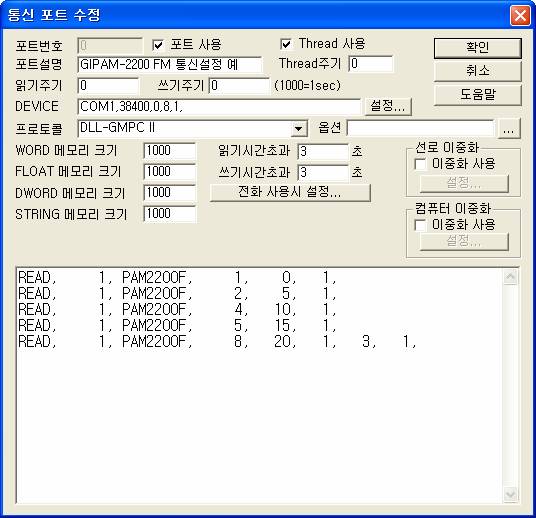

<그림 1> GMPCII 통신 드라이버로 GIPAM-2200 FM 모델의 통신 파일 편집 예

<그림 1>의 DEVICE 부분은 GMPC에 연결된 통신포트 ( 또는 TCP/IP, UDP/IP 등 ), 통신속도 ( IP 번지 ) 등을 순서대로 입력한다.

GMPC 장비의 통신속도 등의 조절은 장비 뒷면 또는 전면 버튼 ( GMPC III, GMPC V ) 등으로 설정한다.

GIPAM-2200 FM 사용 시의  읽기 작성 형식

GIPAM-2200 FM 장비의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1) ID – 연결된 GIPAM-2200 FM 의 스테이션 번호. (0~255)

2) 장비종류 – Pam2200F : GIPAM-2200 FM 기종.

3) 읽을 종류(명령) - 읽고자 하는 영역 종류. (0, 0, 1, 2, 3 등, GIPAM-2200 FM 설명서의 Command – 0x10 )

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신메모리 위치.

5) 읽는 크기 : 읽어올 크기. 항상 1로 설정. (읽을 종류에 따라 읽는 크기는 고정, <표 1>, <표 2> 참조.)

6) Sub1 명령 : 읽기 명령 Sub1 ( 읽을 종류에 따라 사용여부 결정 )

7) Sub2 명령 : 읽기 명령 Sub2 ( 읽을 종류에 따라 사용여부 결정 )

읽기 작성 예)

READ,     1, PAM2200F,     1,    0,   1,

READ,     1, PAM2200F,     2,    5,   1,

READ,     1, PAM2200F,     4,   10,   1,

READ,     1, PAM2200F,     5,   15,   1,

READ,     1, PAM2200F,     8,   20,   1,   3,   1,

주의) GMPC II 통신 드라이버로 GIPAM-2200 FM 모델의 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT 메모리에 같은 값이( 값 형식만 다름 ) 저장한다.

<표 1>은 GIPAM-2200 FM의 주요 읽을 종류별 데이터 내용과 저장위치이다.

또한 <표 2>는 I/O status 읽기의 읽은 값 저장위치 및 비트 별 의미이고 <표 3>은 Relay config 1 읽기의 Relay 상태 비트 별 내용이다.

GIPAM-2200 FM의 상세한 읽을 종류 ( Command ), Sub 명령 등은 GIPAM-2200 FM 사용설명서를 참조한다.

<표 1> GIPAM-2200 FM의 주요 읽을 종류별 데이터 내용과 저장위치

<표 2> I/O status 읽기의 읽은 값 저장위치 및 비트 별 의미

<표 3> Relay config 1 읽기의 Relay 상태 비트 별 내용

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

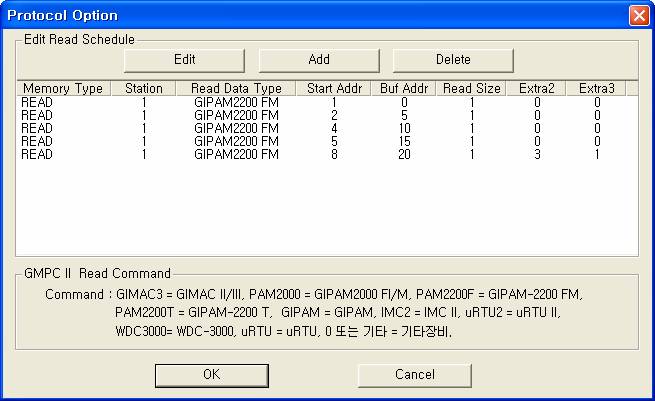

<그림 2> GMPCII 통신 드라이버로 GIPAM-2200 FM 모델의 읽기 설정 대화상자 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

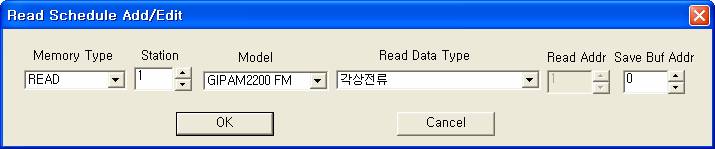

<그림 3> GMPCII 통신 드라이버로 GIPAM-2200 FM 모델의 읽기 설정 추가/편집 대화상자의 예

<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 출력 설정

GMPC II 통신 드라이버를 이용한 GIPAM-2200 FM 모델의 디지털 출력 설정

디지털 출력명령으로 부하, 제어 및 각종 설정 값을 Reset 시킬 수 있다.

디지털 출력 TAG 설정 시 필요한 설정 5 가지

1) PORT : GMPC와 연결된 PORT번호. ( 0 ~ 255 )

2) STATION : 설정된 GIPAM-2200 FM 의 ID ( 0~255 ).

3) ADDRESS : 출력 종류번호를 16진수로 입력. Sub2 출력번호를 입력. (<표 4> 참조)

4) EXTRA1 : 장비 종류.

                     PAM2200F – GIPAM-2200 FM 모델

5) EXTRA2 : 부하제어/경보해제 명령 구분.

                     0 – 부하제어 명령,

                     1 – Reset 명령

<표 4> 디지털 출력명령을 위한 출력 종류번호와 내용

주의) GIPAM-2200 FM 장비의 디지털 출력은 항상 Remote 상태일 때에만 가능하다.

설정 예1)

PORT : 0  Station : 1,  ADDRESS : 0001  EXTRA1 : PAM2200F,  EXTRA2 : 0 으로 설정하고 디지털 출력을 하면(출력 값은 상관없음) 1번 GIPAM-2200 FM 의 CB ON 제어를 할 수 있다.

단, CB ON 명령은 Remote 통신 상태일 때에만 출력이 가능하다.

설정 예2)

PORT : 0  Station : 1,  ADDRESS : 0002  EXTRA1 : PAM2200F,  EXTRA2 : 0 으로 설정하고 디지털 출력을 하면(출력 값은 상관없음) 1번 GIPAM-2200 FM 의 CB OFF 제어를 할 수 있다.

단, CB OFF 명령은 Remote 통신 상태일 때에만 출력이 가능하다.

설정 예3)

PORT : 0  Station : 1,  ADDRESS : 0025  EXTRA1 : PAM2200F,  EXTRA2 : 0 으로 설정하고 디지털 출력을 하면(출력 값은 상관없음) 1번 GIPAM-2200 FM 의 Control Contact 1 ON 제어를 할 수 있다.

단, Control Contact 1 ON 명령은 Remote 통신 상태일 때에만 출력이 가능하다.

설정 예4)

PORT : 0  Station : 1,  ADDRESS : 002D  EXTRA1 : PAM2200F,  EXTRA2 : 0 으로 설정하고 디지털 출력을 하면(출력 값은 상관없음) 1번 GIPAM-2200 FM 의 Control Contact 1 OFF 제어를 할 수 있다.

단, Control Contact 1 OFF 명령은 Remote 통신 상태일 때에만 출력이 가능하다.

설정 예5)

PORT : 0  Station : 1,  ADDRESS : 0000  EXTRA1 : PAM2200F,  EXTRA2 : 1 으로 설정하고 디지털 출력을 하면(출력 값은 상관없음) 1번 GIPAM-2200 FM 의 CB Run Time을 Reset 시킬 수 있다.

단 CB Run Time Reset 명령은 Remote 통신 상태일 때에만 출력이 가능하다.

설정 예6)

PORT : 0  Station : 1,  ADDRESS : 0022  EXTRA1 : PAM2200F,  EXTRA2 : 1 으로 설정하고 디지털 출력을 하면(출력 값은 상관없음) 1번 GIPAM-2200 FM 의 NCH time을 Reset 시킬 수 있다.

단 NCH time reset 명령은 Remote 통신 상태일 때에만 출력이 가능하다.

GMPC II 통신 드라이버를 이용한 GIPAM-2200 FM 모델의 아날로그 출력 설정

GIPAM-2200 FM 모델의 통신 드라이버는 아날로그 출력설정이 없다.

3. GIPAM-2200 FM 의 전원 및 통신 케이블 연결

GIPAM-2200 FM 장비에 기본전원 및 통신 케이블을 아래와 같이 연결한다.

기본 전원연결

<그림 4>와 같은 GIPAM-2200 FM 장비의 뒷면  주 전원 입력(24, 25번 단자) 부에 220 V  AC 전원을 연결한다.

<그림 5>는 GIPAM-2200 FZ 장비의 전면 모습이다.

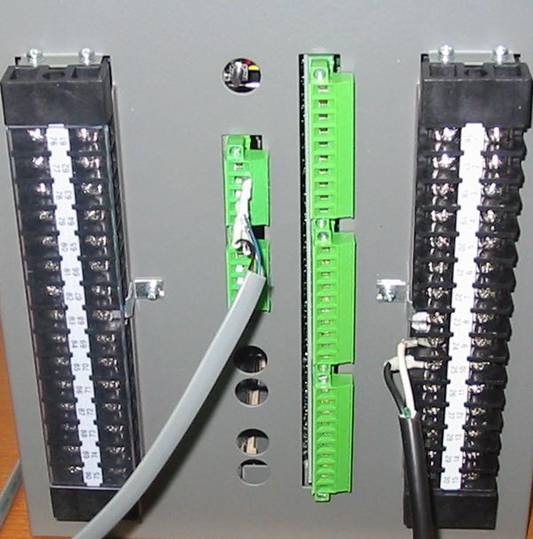

<그림 4> GIPAM-2200 FZ에 전원과 통신 케이블 등을 연결한 모습

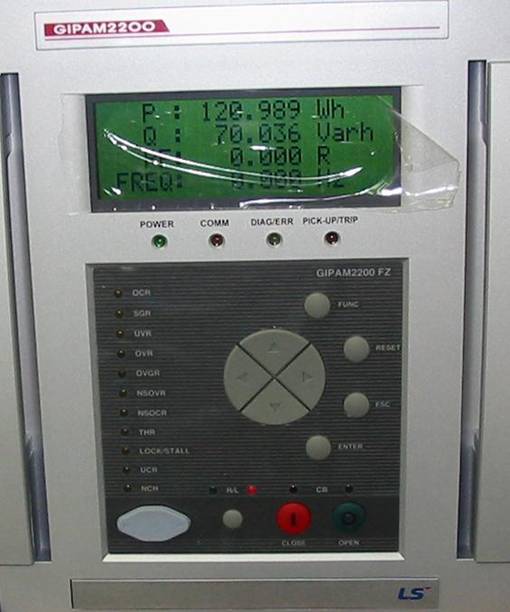

<그림 5> GIPAM-2200 FZ 장비의 전면 모습

참고) GIPAM-2200 FM 장비 설정 시  Password 입력 화면이 뜰 때 전면 조작 버튼의 위, 아래 방향 버튼을 조작하여 Password를 입력한다. ( 초기 Password : 0000 )

I-NET 통신 케이블 연결

GIPAM-2200 FM 의 94 또는 99 ( Rx0 ),  95 또는 100  ( Rx1 ), 92 또는 97  ( Tx0 ), 93 또는 98  ( Tx1 ) 번 단자에( 장비 측에서 본 Rx, Tx 임 ) I-Net RS-485  통신 케이블을 연결한다.

주의) GMPC V 구입 시 제공되는 I-NET 케이블로 GMPC V와 GIPAM2000을 연결할 때 Rx 선은 GIPAM2000의 Tx 에 Tx 선은 Rx 에 연결해야 정상적인 통신이 이루어진다.

GMPC V 장비

<그림 6>은 GMPC V 장비의 전면 모습이다.

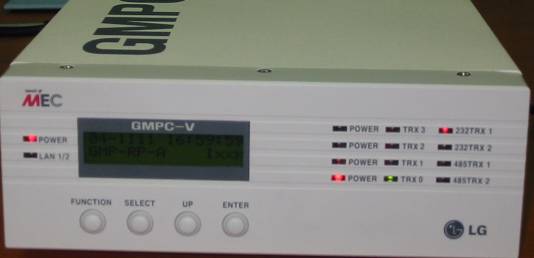

<그림 6> GMPC V 장비의 전면 모습

참고) GMPC V 장비 설정 시  Password 입력 화면이 뜰 때 장비 전면의 4개의 조작버튼을 눌러서 Password를 입력한다. ( 초기 Password : FUNCTION, SELECT, UP, ENTER 버튼을 돌아가며 2번 누른다 )

장비설정 방법)

1. Time & Date    :    GMPC V의 날짜와 시간을 설정한다.

2. Model     :    GMPC V의 통신 프로토콜과 통신 방식을 설정한다.

Model | Protocol   : GMP(GMPC의 I-NET 프로토콜), MODBUS 프로토콜을 지정한다,

Model | Media     : GMPC V 와 연결을 원하는 통신 방식을 지정한다.

Model | Main Port  :  주 통신 포트를 지정한다. P(Primary), S(Secondary)

3. Serial    :   GMPC V 의 뒷면의 Com1,Com2 통신 방법을 설정한다.

4. Network(This)    :    GMPC V의 LAN1, LAN2 Ethernet 포트를 설정한다.

Network(This) | Ethernet Port  :  GMPC V의 뒷면의 주 통신포트를 설정한다.

Network(This) | IP_0            :  Primary Ethernet의 IP Address

Network(This) | Port_0 No_0   :  Primary Ethernet의 Port 번호

Network(This) | Netmask_0    :  Primary Ethernet의 Subnetmask

Network(This) | Gateway_0    :  Primary Ethernet의 Gateway

Network(This) | Host_IP0       :  Primary Ethernet에 접속하여 데이터를 가져가는 곳의 IP 주소

위의 설정을 완료 후 7번 Initialization 메뉴에서 설정을 저장한 후 GMPC V를 Reboot  시킨다. (Reboot  않을 시 설정 변경 값이 적용되지 않음)

주의) GMPC V 장비로 컴퓨터와 Ethernet 통신을 할 경우에는 GMPC 의 IP 번지를 설정하고 컴퓨터의 ( Client ) IP 번지도 Network(This) | Host_IP0 부분을 이용하여 GMPC에 입력하고 네트워크 상의 Gateway가 없거나 IP공유기등을 사용할 경우에는 GMPC V의 Gateway 설정을 0.0.0.0 으로 설정해야만 통신이(TCP/IP 등 ) 가능하다.

중요) GMPC V 장비와 GIPAM-2200 등을 연결한 후 GIPAM-2200 등의 장비의 전원을 투입한 후 GMPC V 장비의 전원을 넣어야 정상적인 통신이 가능하다.

만약 동시에 전원을 투입하거나 GMPC-V 를 먼저 전원을 투입하면 GMPC-V 가 연결된 장치를 찾지 못하므로 연결된 장비와 정상적이 통신을 할 수 없다.
