국내 LG 산전의 GIPAM115 FI 모델을 사용할 때는 GMPC II 통신 드라이버를 사용한다.
GIPAM115 FI 등의 장비는 일반적으로 상위에 GMPC를 ( 통신 컨버터, GMPC III, GMPC V 등 ) 이용하여 컴퓨터와 통신을 하므로 여기서는 GMPC와 통신하는 방법을 설명한다.
<그림 1>은 GMPCII 통신 드라이버로 GIPAM115 FI 모델을 사용할 때의 통신 파일 편집 예이다.

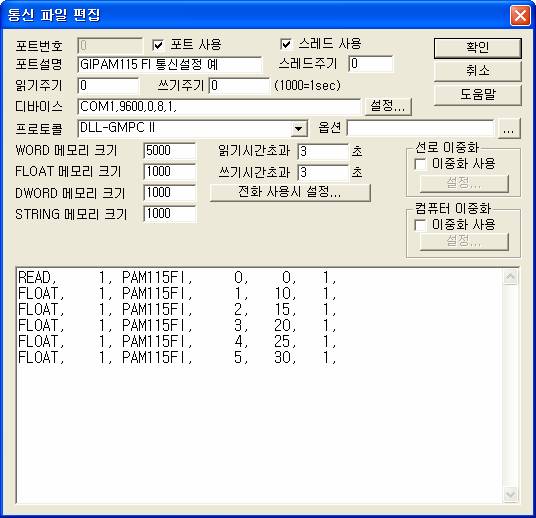

<그림 1> GMPCII 통신 드라이버로 GIPAM115 FI 모델의 통신 파일 편집 예
<그림 1>의 DEVICE 부분은 GMPC에 연결된 통신포트 ( 또는 TCP/IP, UDP/IP 등 ), 통신속도 ( IP 번지 ) 등을 순서대로 입력한다.
GMPC 장비의 통신속도 등의 조절은 장비 뒷면 또는 전면 버튼 ( GMPC III, GMPC V ) 등으로 설정한다.
GIPAM115 FI 사용 시의 읽기 작성 형식
GIPAM115 FI 장비의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) ID – 연결된 GIPAM115 FI 의 스테이션 번호. (0~255)
2) 장비종류 – PAM115FI : GIPAM115 FI 기종.
3) 읽을 종류 - 읽고자 하는 영역 종류. (0, 1, 2, 3 등, GIPAM115 FI 설명서의 Cmd – 0x10 등)
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신메모리 위치.
5) 읽는 크기 : 읽어올 크기. 항상 1로 설정. (읽을 종류에 따라 읽는 크기는 고정, <표 1>, <표 2> 참조.)
6) Sub1 명령 : 읽기 명령 Sub1 ( 읽을 종류에 따라 사용여부 결정 )
7) Sub2 명령 : 읽기 명령 Sub2 ( 읽을 종류에 따라 사용여부 결정 )
읽기 작성 예)
READ, 1, PAM115FI, 0, 0, 1,
FLOAT, 1, PAM115FI, 1, 10, 1,
FLOAT, 1, PAM115FI, 2, 15, 1,
FLOAT, 1, PAM115FI, 3, 20, 1,
FLOAT, 1, PAM115FI, 4, 25, 1,
FLOAT, 1, PAM115FI, 5, 30, 1,
주의) GMPC II 통신 드라이버로 GIPAM115 FI 모델의 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT 메모리에 같은 값이( 값 형식만 다름 ) 저장되며 통신 설정에서 GIPAM115FI 모델 지정을 해야 통신이 가능하다.
GIPAM115FI 모델 지정 방법 : GIPAM115FI의 전면부 키패드를 이용하여 SET/RUN –> 4번 COMM SETTING 선택 -> 6번 I-NET TYPE 선택 -> G115FI 지정
<표 1>은 GIPAM115 FI 장비의 주요 읽을 종류별 데이터 내용과 형식이고 <표 2>는 상태정보 읽기에 대한 저장위치와 내용이다.
GPAM115 FI의 상세한 Cmd ( 읽을 종류는 Cmd – 0x10, 단 SOE 데이터 읽기 = 12로 고정 ), Sub1, Sub2 등은 GPAM115 FI 사용설명서를 참조한다.
| 읽을 종류 | Extra2 | Extra3 | 읽기 내용 | 데이터 개수 및 형식 | 데이터 내용 |
0 |
- |
상태정보 ( I/O Status ) |
9 BYTE ( Bit 별 ) |
<표 2> 참조 |
|
1 |
상 전류 |
3개의 Float 데이터 |
Ir, Is, It |
||
2 |
선간 전압 |
Vrs, Vst, Vtr |
|||
3 |
역률/유,무효 전력 |
역률, 유효전력, 무효전력 |
|||
4 |
주파수/유,무효 전력량 |
주파수, 유효 전력량, 무효 전력량 |
|||
5 |
상 전압 |
Vr, Vs, Vt |
|||
6 |
영상전압, 최대 영상전압 |
2개의 Float 데이터 |
영상전압, 최대 영상전압 |
||
7 |
0 |
0 |
위상차 |
3개의 Float 데이터 |
위상차 Va-Ia, Vb-Ib, Vc-Ic |
7 |
0 |
1 |
영상 위상차 |
2개의 Float 데이터 |
영상 위상차 |
8 |
|
|
CB ON 횟수, 시간 |
WORD, DWORD 데이터 |
저장위치 + 0 : CB ON 횟수 저장위치 + 1 : CB ON 시간 |
13(0Dh) |
- |
Relay Setting 데이터 |
BYTE, WORD 데이터 |
저장위치 + 0 : 주파수(0 = 60Hz, 1 = 50Hz) 저장위치 + 1 : 상 선식 (0 = 3P4W, 1 = 3P3W, 2 = 1P3W, 3 = 1P2W) 저장위치 + 2 : CT 1차 측 저장위치 + 3 : CT 2차 측 저장위치 + 4 : PT 1차 측 저장위치 + 5 : CT 1차 측 |
|
14(0Eh) |
1 |
0 |
OCR Setting 읽기 |
BYTE, WORD 데이터 |
저장위치 + 0 : 사용여부(AAh = 사용, 55h = 사용안함) 저장위치 + 1 : 순시 동작치(x 100, 0 이면 사용안함) 저장위치 + 2 : 한시 동작치(x 100, 0 이면 사용안함) 저장위치 + 3 : 순시 동작시간(x 100) 저장위치 + 4 : 한시 동작시간(x 100) 저장위치 + 5 : 한시 동작 특성곡선 (0 = D2, 1 = D4, 2 = D8, 3 = SI, 4 = VI, 5 = EI, 6 = LI) 저장위치 : +6 : 접점 출력모드 (0 = 사용안함, 1 = Alarm, 2 = TRIP) |
14(0Eh) |
2 |
0 |
OCGR Setting 읽기 |
BYTE, WORD 데이터 |
저장위치 + 0 : 사용여부(AAh = 사용, 55h = 사용안함) 저장위치 + 1 : 순시 동작치(x 100, 0 이면 사용안함) 저장위치 + 2 : 한시 동작치(x 100, 0 이면 사용안함) 저장위치 + 3 : Block 사용여부(AAh = 사용, 55h = 사용안함) 저장위치 + 4 : 순시 동작시간(x 100) 저장위치 + 5 : 한시 동작시간(x 100) 저장위치 + 6 : Block 지속시간(x 100) 저장위치 + 7 : 한시 동작 특성곡선 (0 = D2, 1 = D4, 2 = D8, 3 = SI, 4 = VI, 5 = EI, 6 = LI) 저장위치 + 8 : 접점 출력모드 (0 = 사용안함, 1 = Alarm, 2 = TRIP) |
14(0Eh) |
3 |
0 |
OVR Setting 읽기 |
BYTE, WORD 데이터 |
저장위치 + 0 : 사용여부(AAh = 사용, 55h = 사용안함) 저장위치 + 1 : 순시 동작치(x 100, 0 이면 사용안함) 저장위치 + 2 : 한시 동작치(x 100, 0 이면 사용안함) 저장위치 + 3 : 순시 동작시간(x 100) 저장위치 + 4 : 한시 동작시간(x 100) 저장위치 + 5 : 접점 출력모드 (0 = 사용안함, 1 = Alarm, 2 = TRIP) |
14(0Eh) |
4 |
0 |
UVR Setting 읽기 |
BYTE, WORD 데이터 |
저장위치 + 0 : 사용여부(AAh = 사용, 55h = 사용안함) 저장위치 + 1 : 순시 동작치(x 100, 0 이면 사용안함) 저장위치 + 2 : 한시 동작치(x 100, 0 이면 사용안함) 저장위치 + 3 : 저 전압 Lock 사용여부 (AAh = 사용, 55h = 사용안함) 저장위치 + 4 : 순시 동작시간(x 100) 저장위치 + 5 : 한시 동작시간(x 100) 저장위치 + 6 : 접점 출력모드 (0 = 사용안함, 1 = Alarm, 2 = TRIP) |
14(0Eh) |
5 |
0 |
OVGR Setting 읽기 |
BYTE, WORD 데이터 |
저장위치 + 0 : 사용여부(AAh = 사용, 55h = 사용안함) 저장위치 + 1 : 순시 동작치(x 100, 0 이면 사용안함) 저장위치 + 2 : 한시 동작치(x 100, 0 이면 사용안함) 저장위치 + 3 : 순시 동작시간(x 100) 저장위치 + 4 : 한시 동작시간(x 100) 저장위치 + 5 : 접점 출력모드 (0 = 사용안함, 1 = Alarm, 2 = TRIP) |
14(0Eh) |
6 |
0 |
SGR Setting 읽기 |
BYTE, WORD 데이터 |
저장위치 + 0 : 사용여부(AAh = 사용, 55h = 사용안함) 저장위치 + 1 : GR 사용여부(AAh = 사용, 55h = 사용안함) 저장위치 + 2 : 전압 정정치(x 100) 저장위치 + 3 : 전류 정정치(x 100) 저장위치 + 4 : 위상각 정정치(x 1), 45로 고정 값 저장위치 + 5 : 한시 동작시간(x 100) 저장위치 + 6 : 접점 출력모드 (0 = 사용안함, 1 = Alarm, 2 = TRIP) |
14(0Eh) |
7 |
0 |
POR Setting 읽기 |
BYTE, WORD 데이터 |
저장위치 + 0 : 사용여부(AAh = 사용, 55h = 사용안함) 저장위치 + 1 : 순시 동작치(x 10, 0 이면 사용안함) 저장위치 + 2 : 한시 동작치(x 10, 0 이면 사용안함) 저장위치 + 3 : 순시 동작시간(x 100) 저장위치 + 4 : 한시 동작시간(x 100) 저장위치 + 5 : 접점 출력모드 (0 = 사용안함, 1 = Alarm, 2 = TRIP) |
15(0Fh) |
0 |
0 |
고장 데이터 읽기 |
WORD, DWORD 데이터 |
저장위치 + 0 : Fault Record 내용 상위 WORD 저장위치 + 1 : Fault Record 내용 하위 WORD 저장위치 + 2 : 시간(일) 저장위치 + 3 : 시간(시) 저장위치 + 4 : 시간(분) 저장위치 + 5 : 시간(초) 저장위치 + 6 : 시간(mSec) |
15(0Fh) |
0 |
1 ~ 4 |
고장 데이터 1 ~ 4읽기 |
3개의 Float 데이터 |
고장 1 : Vr, Vs, Vt, 고장 2 : Vo, Ir, Is 고장 3 : It, Io, 전압불평등, 고장 4 : 전압, 전류 r, s, t 위상차 |
15(0Fh) |
0 |
5 |
고장 데이터 5읽기 |
1개의 Float 데이터 |
영상전압과 영상전류의 위상각 차 |
12(0Ch) |
- |
SOE 데이터 읽기 |
WORD, DWORD 데이터 |
저장위치 + 0 : Fault Record 내용 상위 WORD 저장위치 + 1 : Fault Record 내용 하위 WORD 저장위치 + 2 : 시간(일) 저장위치 + 3 : 시간(시) 저장위치 + 4 : 시간(분) 저장위치 + 5 : 시간(초) 저장위치 + 6 : 시간(mSec) |
|
<표 1> GIPAM115 FI 장비의 주요 읽을 종류별 데이터 내용과 형식
저장위치 |
비트 별 상태 값 |
비 고 |
저장위치 + 0 |
7 Bit = SOE, 6 ~ 4Bit = -, 3 Bit = L/R, 2 ~ 1 Bit = -, 0 Bit = Calib, |
SOE Event : 0 = 없음, 1 = 있음 Calib : 1 = Calibration된 상태 |
저장위치 + 1 |
7 Bit = Pick-up, 6 ~ 3 Bit = -, 2 Bit = Aux_DI, 1 Bit = DI_CB Off, 0 Bit = DI_CB On, |
Pick-up 상태 : 0 = Normal, 1 = Pick-up |
저장위치 + 2 |
7 ~ 2 Bit = -, 1 Bit = L/R DO, 0 Bit = POR, |
Remote = 1, Local = 0 |
저장위치 + 3 |
7 Bit = OVGR, 6 Bit = UVR, 5 Bit = OVR, 4 Bit = GR, 3 Bit = OCR, 2 Bit = Alarm, 1 Bit = CB Close, 0 Bit = CB Open, |
|
저장위치 + 4 |
7 ~ 1 Bit = -, 0 Bit = POR-H, |
|
저장위치 + 5 |
7 Bit = POR-L, 6 Bit = SGR, 5 Bit = 64H, 4 Bit = 64L, 3 Bit = 27PH-C, 2 Bit = 27PH-B, 1 Bit = 27PH-A, 0 Bit = 27PL-C, |
|
저장위치 + 6 |
7 Bit = 27PL-B, 6 Bit = 27PL-A, 5 Bit = 59PH-C, 4 Bit = 59PH-B, 3 Bit = 59PH-A, 2 Bit = 59PL-C, 1 Bit = 59PL-B, 0 Bit = 59PL-A, |
|
저장위치 + 7 |
7 Bit = 50G, 6 Bit = 51G, 5 Bit = 50P-C, 4 Bit = 50P-B, 3 Bit = 50P-A, 2 Bit = 51P-C, 1 Bit = 51P-B, 0 Bit = 51P-A, |
|
저장위치 + 8 |
93h 로 고정 |
|
<표 2> GIPAM115 FI 의 상태정보 읽기에 대한 저장위치와 내용
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

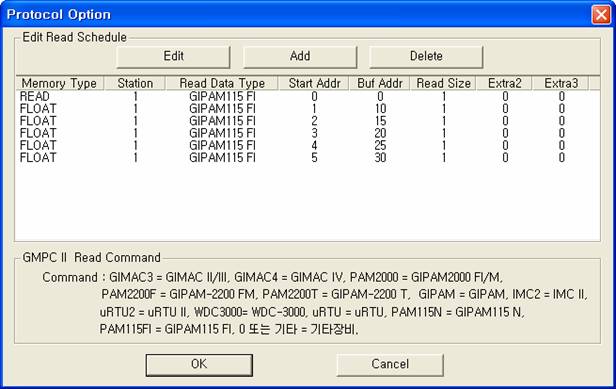

<그림 2> GMPCII 통신 드라이버로 GIPAM115 FI 모델의 읽기 설정 대화상자 예
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

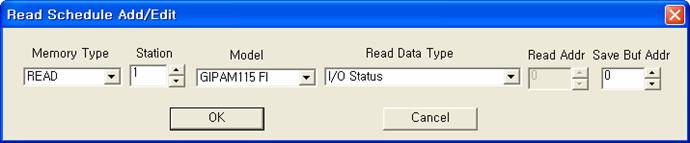

<그림 3> GMPCII 통신 드라이버로 GIPAM115 FI 모델의 읽기 설정 추가/편집 대화상자의 예
<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.
주의) GIPAM115 FI 장비는 REMOTE 모드로 설정 했을 때만 상위 시스템에서 ( 컴퓨터 ) 제어가 가능하다.
GMPC II 통신 드라이버를 이용한 GIPAM115 FI 디지털 출력 설정법
디지털 출력명령으로 모터 On/Off 등의 조작을 할 수 있다.
디지털 출력 TAG 설정 시 필요한 설정 5 가지
1) PORT : GMPC와 연결된 PORT번호. ( 0 ~ 255 )
2) STATION : 설정된 GIPAM115 FI 의 ID ( 0~255 ).
3) ADDRESS : 제어/Reset 명령 번지. (<표 3>)
4) EXTRA1 : 장비 종류.
PAM115FI – GIPAM115 FI
5) EXTRA2 : 사용안함.
명령 번지( ADDRESS ) |
Reset 명령 내용 |
명령 구분 |
0000 |
CB Close |
제어 명령 Remote 모드일 때에만 제어가능 |
0001 |
CB Open |
|
0002 |
Relay Fault Reset |
Reset 명령 |
0003 |
Clear WH |
|
0004 |
Clear VARH |
|
0005 |
Clear All SOE Data |
|
0006 |
Clear CB On Counter |
|
0007 |
Clear CB On Time |
|
0008 |
Clear VO. Max |
|
0009 |
Clear Backup Data |
|
000A |
Clear All Fault Record |
<표 4> GIPAM115 FI 통신 드라이버의 제어/Reset 명령 내용과 번지
설정 예1)
PORT : 0 Station : 1, ADDRESS : 0000 EXTRA1 : PAM115FI, EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 1번 GIPAM115 FI 장비의 CB Close 제어 명령을 내릴 수 있다. (단 Remote 상태 일 때에만 제어가능)
설정 예2)
PORT : 0 Station : 1, ADDRESS : 0001 EXTRA1 : PAM115FI, EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 1번 GIPAM115 FI 장비의 CB Open 제어 명령을 내릴 수 있다. (단 Remote 상태 일 때에만 제어가능)
설정 예3)
PORT : 0 Station : 1, ADDRESS : 0002 EXTRA1 : PAM115FI, EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 1번 GIPAM115 FI 장비의 Relay Fault 를 Reset 시킬 수 있다.
GMPC II 통신 드라이버를 이용한 GIPAM115 FI 아날로그 출력 설정법
GIPAM115 FI 장비의 아날로그은 없다.
GIPAM115 FI 장비의 뒷면 단자 대에 전원 통신 케이블을 아래와 같이 연결한다.
전원연결
<그림 4>와 같은 GIPAM115 FI 단자 대의 B22, B24 번 단자에 110 V AC/DC 전원을 연결한다.
<그림 5>는 GIPAM115 FI 모델의 전면 모습이다.

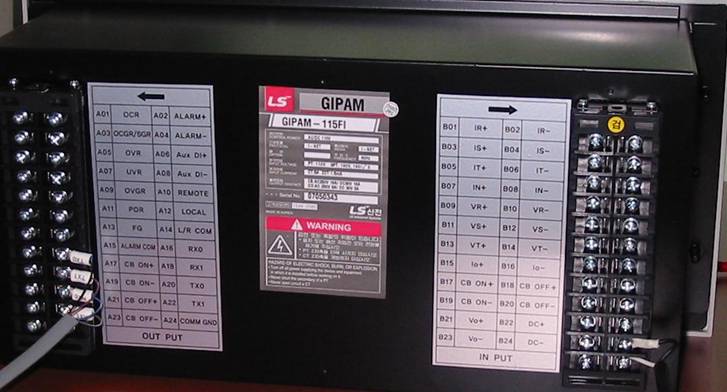

<그림 4> GIPAM115 FI 단자 대에 전원과 통신 케이블 등을 연결한 모습

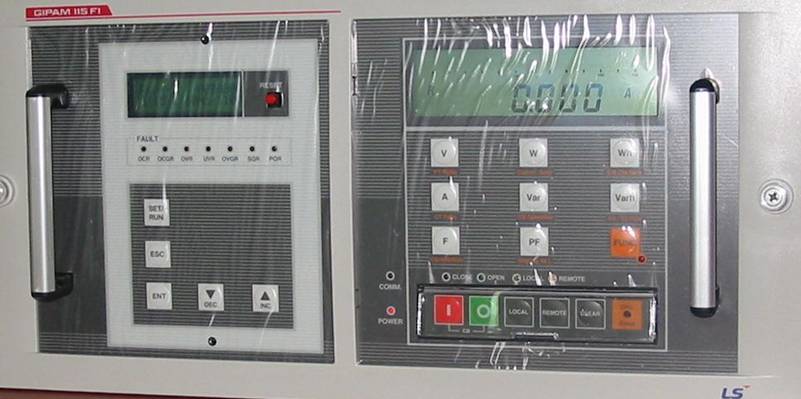

<그림 5> GIPAM115 FI 장비의 전면 모습
I-NET 통신 케이블 연결
GIPAM115 FI 의 A16 ( Rx1 ), A18 ( Rx0 ), A20 ( Tx1 ), A22 ( Tx0 ) 번 단자에( 장비 측에서 본 Rx, Tx 임 ) I-Net RS-485 통신 케이블을 연결한다.
주의) GMPC V 구입 시 제공되는 I-NET 케이블로 GMPC V와 GIPAM2000을 연결할 때 Rx 선은 GIPAM2000의 Tx 에 Tx 선은 Rx 에 연결해야 정상적인 통신이 이루어진다.
GMPC V 장비
<그림 6>은 GMPC V 장비의 전면 모습이다.

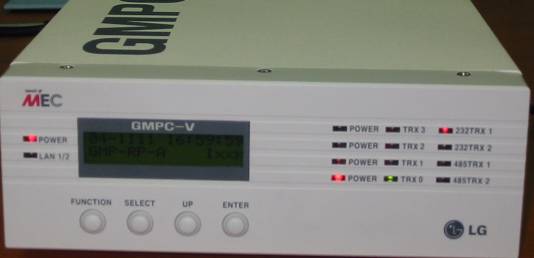

<그림 6> GMPC V 장비의 전면 모습
참고) GMPC V 장비 설정 시 Password 입력 화면이 뜰 때 장비 전면의 4개의 조작버튼을 눌러서 Password를 입력한다. ( 초기 Password : FUNCTION, SELECT, UP, ENTER 버튼을 돌아가며 2번 누른다 )
장비설정 방법)
1. Time & Date : GMPC V의 날짜와 시간을 설정한다.
2. Model : GMPC V의 통신 프로토콜과 통신 방식을 설정한다.
Model | Protocol : GMP(GMPC의 I-NET 프로토콜), MODBUS 프로토콜을 지정한다,
Model | Media : GMPC V 와 연결을 원하는 통신 방식을 지정한다.
Model | Main Port : 주 통신 포트를 지정한다. P(Primary), S(Secondary)
3. Serial : GMPC V 의 뒷면의 Com1,Com2 통신 방법을 설정한다.
4. Network(This) : GMPC V의 LAN1, LAN2 Ethernet 포트를 설정한다.
Network(This) | Ethernet Port : GMPC V의 뒷면의 주 통신포트를 설정한다.
Network(This) | IP_0 : Primary Ethernet의 IP Address
Network(This) | Port_0 No_0 : Primary Ethernet의 Port 번호
Network(This) | Netmask_0 : Primary Ethernet의 Subnetmask
Network(This) | Gateway_0 : Primary Ethernet의 Gateway
Network(This) | Host_IP0 : Primary Ethernet에 접속하여 데이터를 가져가는 곳의 IP 주소
위의 설정을 완료 후 Enter 버튼을 이용하여 저장후 GMPC V를 전원 스위치로 재기동을 합니다.(재기동 하지 않을 시 설정 변경값이 적용되지 않음)
주의) GMPC V 장비로 컴퓨터와 Ethernet 통신을 할 경우에는 GMPC 의 IP 번지를 설정하고 컴퓨터의 ( Client ) IP 번지도 Network(This) | Host_IP0 부분을 이용하여 GMPC에 입력하고 네트워크 상의 Gateway가 없거나 IP공유기등을 사용할 경우에는 GMPC V의 Gateway 설정을 0.0.0.0 으로 설정해야만 통신이(TCP/IP 등 ) 가능하다.
