국내 LG 산전의 GIPAM2000 FI/M 모델을 사용할 때는 GMPC II 통신 드라이버를 사용한다.
GIPAM2000 FI/M 등의 장비는 일반적으로 상위에 GMPC를 ( 통신 컨버터, GMPC III, GMPC V 등 ) 이용하여 컴퓨터와 통신을 하므로 여기서는 GMPC와 통신하는 방법을 설명한다.
<그림 1>은 GMPCII 통신 드라이버로 GIPAM2000 FI/M 모델을 사용할 때의 통신 파일 편집 예이다.

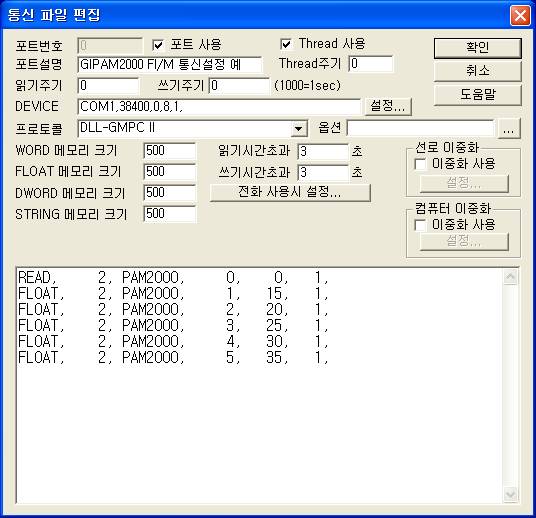

<그림 1> GMPCII 통신 드라이버로 GIPAM2000 FI/M 모델의 통신 파일 편집 예
<그림 1>의 DEVICE 부분은 GMPC에 연결된 통신포트 ( 또는 TCP/IP, UDP/IP 등 ), 통신속도 ( IP 번지 ) 등을 순서대로 입력한다.
GMPC 장비의 통신속도 등의 조절은 장비 뒷면 또는 전면 버튼 ( GMPC III, GMPC V ) 등으로 설정한다.
GIPAM2000 FI/M 사용 시의 읽기 작성 형식
GIPAM2000 FI/M 장비의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) ID – 연결된 GIPAM2000 FI/M 의 스테이션 번호. (0~255)
2) 장비종류 – PAM2000 : GIPAM2000 FI/M 기종.
3) 읽을 종류 - 읽고자 하는 영역 종류. (0, 1, 2, 3 등, GIPAM2000 FI/M 설명서의 Cmd – 0x10 )
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신메모리 위치.
5) 읽는 크기 : 읽어올 크기. 항상 1로 설정. (읽을 종류에 따라 읽는 크기는 고정, <표 1>, <표 2> 참조.)
6) Sub1 명령 : 읽기 명령 Sub1 ( 읽을 종류에 따라 사용여부 결정 )
7) Sub2 명령 : 읽기 명령 Sub2 ( 읽을 종류에 따라 사용여부 결정 )
읽기 작성 예)
READ, 2, PAM2000, 0, 0, 1,
FLOAT, 2, PAM2000, 1, 15, 1,
FLOAT, 2, PAM2000, 2, 20, 1,
FLOAT, 2, PAM2000, 3, 25, 1,
FLOAT, 2, PAM2000, 4, 30, 1,
FLOAT, 2, PAM2000, 5, 35, 1,
주의) GMPC II 통신 드라이버로 GIPAM2000 FI/M 모델의 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT 메모리에 같은 값이( 값 형식만 다름 ) 저장한다.
<표 1>은 GIPAM2000 FI/M 장비의 주요 읽을 종류별 데이터 내용과 형식이고 <표 2>는 상태정보 읽기에 대한 저장위치와 내용이다.
GPAM2000 FI/M의 상세한 Cmd ( 읽을 종류는 Cmd – 0x10 ), Sub1, Sub2 등은 GPAM2000 FI/M 사용설명서를 참조한다.
| 읽을 종류 | 읽기 내용 | 데이터 개수 및 형식 | 데이터 내용 |
| 0 | 상태정보 ( I/O Status ) | 12 BYTE ( Bit 별 ) | <표 2> 참조 |
| 1 | 상 전류 | 3개의 Float 데이터 | Ir, Is, It |
| 2 | 선간 전압 | Vrs, Vst, Vtr | |
| 3 | 역률/유,무효 전력 | 역률, 유효전력, 무효전력 | |
| 4 | 주파수/유,무효 전력량 | 주파수, 유효 전력량, 무효 전력량 | |
| 5 | 상 전압 | Vr, Vs, Vt | |
| 6 | 영상전압/전류 | 영상전압, 영상전류, B 모선 전압 | |
| 7 | 위상차 ( 에너지 ) | 위상차 Va-Ia, Vb-Ib, Vc-Ic | |
| 8 | 각상 피상전력 | 피상전력 |
<표 1> GIPAM2000 FI/M 장비의 주요 읽을 종류별 데이터 내용과 형식
| 저장위치 | 내 용 | 내용 또는 비트 별 상태 값 |
비 고 |
| 저장위치 + 0 | DI 상태 1 | 7 Bit = DI_01, 6 Bit = DI_02, 5 Bit = DI_03, 4 Bit = DI_04, 3 Bit = DI_11, 2 Bit = DI_12, 1 Bit = DI_14, 0 Bit = DI_14, |
|
| 저장위치 + 1 | DI 상태 2 | 7 Bit = DI_21, 6 Bit = DI_22, 5 Bit = DI_23, 4 Bit = DI_24, 3 Bit = DI_31, 2 Bit = DI_32, 1 Bit = DI_34, 0 Bit = DI_34, |
|
| 저장위치 + 2 | DI 상태 1 | 7 Bit = DI_41, 6 Bit = DI_42, 5 Bit = DI_43, 4 Bit = DI_44, 3 Bit = R/L, 2 Bit = ---, 1 Bit = ---, 0 Bit = ---, |
Remote = 1, Local = 0 |
| 저장위치 + 3 | Event | 7 ~ 1 Bit = ---, 0 Bit = Event, |
Event : 1 = 있음, 0 = 없음 |
| 저장위치 + 4 | DO 상태 1 | 7 Bit = DO_01, 6 Bit = DO_02, 5 Bit = DO_25, 4 Bit = DO_24, 3 Bit = DO_23, 2 Bit = DO_22, 1 Bit = DO_21, 0 Bit = DO_15, |
|
| 저장위치 + 5 | DO 상태 2 | 7 Bit = DO_14, 6 Bit = DO_13, 5 Bit = DO_12, 4 Bit = DO_11, 3 Bit = CB1 OFF, 2 Bit = CB1 ON, 1 Bit = CB2 OFF, 0 Bit = CB2 ON, |
|
| 저장위치 + 6 | 시스템 상태 | 7 Bit = PWR, 6 Bit = ---, 5 Bit = ---, 4 Bit = DO_04, 3 Bit = DIGE, 2 Bit = PALM, 1 Bit = DO_03, 0 Bit =---, |
PWR : Power Fail, DIGE : DIGN error, PALM : Pre-Alarm |
| 저장위치 + 7 | 장비 ID | 96h = FI, 97h = M |
|
| 저장위치 + 8 | 릴레이 상태 1 | 7 Bit = ---, 6 Bit = ---, 5 Bit = 67N, 4 Bit = 51LR, 3 Bit = 49, 2 Bit = 68, 1 Bit = 67G, 0 Bit = 46, |
|
| 저장위치 + 9 | 릴레이 상태 2 | 7 Bit = 64, 6 Bit = 59R, 5 Bit = 59S, 4 Bit = 59T, 3 Bit = 25, 2 Bit = ---, 1 Bit = ---, 0 Bit = ---, |
|
| 저장위치 + 10 | 릴레이 상태 3 | 7 Bit = 271R, 6 Bit = 271S, 5 Bit = 271T, 4 Bit = 27RR, 3 Bit = 27RS, 2 Bit = 27RT, 1 Bit = 47P, 0 Bit = 47N, |
|
| 저장위치 + 11 | 릴레이 상태 4 | 7 Bit = 51N, 6 Bit = 50N, 5 Bit = 51R, 4 Bit = 51S, 3 Bit = 51T, 2 Bit = 50R, 1 Bit = 50S, 0 Bit = 50T, |
|
<표 2> GIPAM2000 FI/M 의 상태정보 읽기에 대한 저장위치와 내용
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

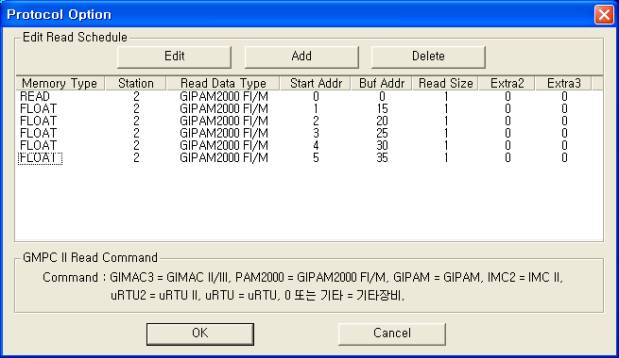

<그림 2> GMPCII 통신 드라이버로 GIPAM2000 FI/M 모델의 읽기 설정 대화상자 예
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

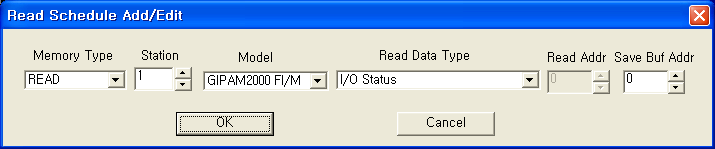

<그림 3> GMPCII 통신 드라이버로 GIPAM2000 FI/M 모델의 읽기 설정 추가/편집 대화상자의 예
<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.
주의) GIPAM2000 FI/M 장비는 REMOTE 모드로 설정 했을 때만 상위 시스템에서 ( 컴퓨터 ) 제어가 가능하다.
GMPC II 통신 드라이버를 이용한 GIPAM2000 FI/M 디지털 출력 설정법
디지털 출력명령으로 모터 On/Off 등의 조작을 할 수 있다.
디지털 출력 TAG 설정 시 필요한 설정 5 가지
1) PORT : GMPC와 연결된 PORT번호. ( 0 ~ 255 )
2) STATION : 설정된 GIPAM2000 FI/M 의 ID ( 0~255 ).
3) ADDRESS : 제어/Reset 명령 번지. ( <표 3>, <표 4> 참조 )
4) EXTRA1 : 장비 종류.
PAM2000 – GIPAM2000 FI/M
5) EXTRA2 : 제어/Reset 명령 구분.
0 – 제어 명령,
1 – Reset 명령
명령 번지( ADDRESS ) |
제어명령 내용 |
비고 |
0001 |
CB1 ON |
Remote 일 때만 제어 가능 |
0002 |
CB2 ON |
|
000D |
CB1 OFF |
|
000E |
CB2 OFF |
|
0026 ~ 002C |
Control Contact 1 ~ 8 ON |
|
002D ~ 0034 |
Control Contact 1 ~ 8 OFF |
<표 3> GIPAM2000 FI/M 통신 드라이버의 제어명령 내용과 번지
명령 번지( ADDRESS ) |
Reset 명령 내용 |
0000 |
CB1 Run Time Reset |
0001 |
Active Energy Reset |
0002 |
Reverse Active Energy Reset |
0003 |
Reactive Energy Reset |
0006 |
|
0007 |
Reactive
|
0008 |
|
0009 |
Current Over Demand Reset |
000A |
VAR Over Demand Reset |
000B |
W Over Demand Reset |
000D |
Operating Time Reset |
000E |
Fault Reset |
0010 ~ 0011 |
CB1, CB2 ON Count Reset |
0012 ~ 0015 |
OUT01 ~ OUT04 ON Count Reset |
0017 ~ 001B |
OUT11 ~ OUT15 ON Count Reset |
001C |
Io max Reset |
001E |
All Event Record Reset |
001F |
All Fault Record, Value, Wave Reset |
0020 |
All Backup Data Reset |
0021 ~ 0025 |
OUT21 ~ OUT25 ON Count Reset |
0026 |
CB2 Run Time Reset |
<표 4> GIPAM2000 FI/M 통신 드라이버의 Reset 명령 내용과 번지
설정 예1)
PORT : 0 Station : 2, ADDRESS : 0001 EXTRA1 : PAM2000, EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 2번 GIPAM2000 FI/M 의 CB1 ON 제어 명령을 내릴 수 있다.
설정 예2)
PORT : 0 Station : 2, ADDRESS : 000D EXTRA1 : PAM2000, EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 2번 GIPAM2000 FI/M 의 CB1 OFF 제어 명령을 내릴 수 있다.
설정 예3)
PORT : 0 Station : 2, ADDRESS : 000D EXTRA1 : PAM2000, EXTRA2 : 1 로 설정하고 디지털 출력을 하면 2번 GIPAM2000 FI/M 의 Operation Time을 Reset 시킬 수 있다.
GMPC II 통신 드라이버를 이용한 GIPAM2000 FI/M 아날로그 출력 설정법
GIPAM2000 FI/M 장비의 아날로그은 없다.
GIPAM2000 FI/M 장비의 뒷면 단자 대에 전원 통신 케이블을 아래와 같이 연결한다.
전원연결
<그림 4>와 같은 GIPAM2000 FI/M 단자 대의 14, 29 번 단자에 110 V AC/DC 전원을 연결한다.
<그림 5>는 GIPAM2000 FI 모델의 전면 모습이다.

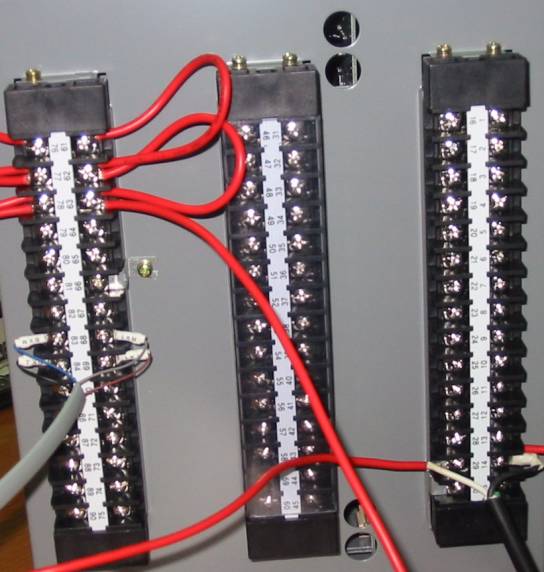

<그림 4> GIPAM2000 FI/M 단자 대에 전원과 통신 케이블 등을 연결한 모습

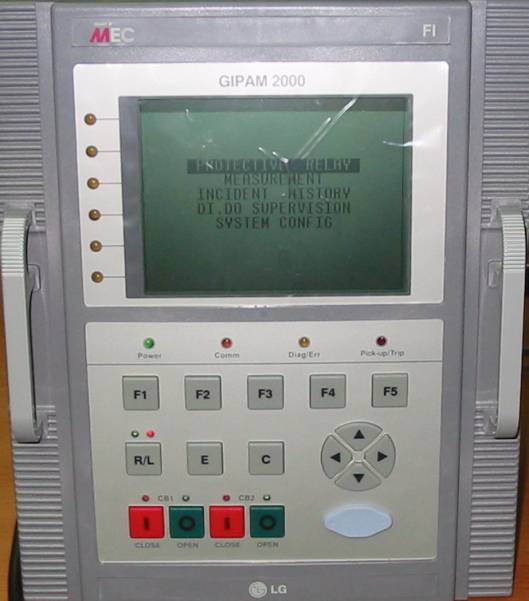

<그림 5> GIPAM2000 FI/M 장비의 전면 모습
참고) GIPAM2000 장비 설정 시 Password 입력 화면이 뜰 때 전면 조작 버튼의 위, 아래 방향 버튼을 조작하여 Password를 입력한다. ( 초기 Password : 0000 )
I-NET 통신 케이블 연결
GIPAM2000 FI/M 의 84 ( Rx0 ), 69 ( Rx1 ), 83 ( Tx0 ), 68 ( Tx1 ) 번 단자에( 장비 측에서 본 Rx, Tx 임 ) I-Net RS-485 통신 케이블을 연결한다.
주의) GMPC V 구입 시 제공되는 I-NET 케이블로 GMPC V와 GIPAM2000을 연결할 때 Rx 선은 GIPAM2000의 Tx 에 Tx 선은 Rx 에 연결해야 정상적인 통신이 이루어진다.
GMPC V 장비
<그림 6>은 GMPC V 장비의 전면 모습이다.

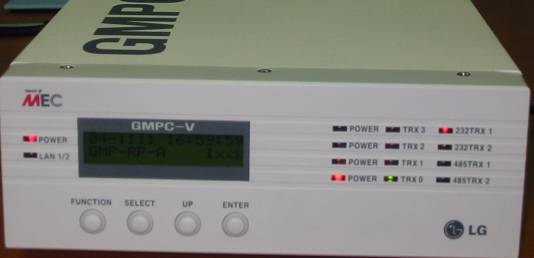

<그림 6> GMPC V 장비의 전면 모습
참고) GMPC V 장비 설정 시 Password 입력 화면이 뜰 때 장비 전면의 4개의 조작버튼을 눌러서 Password를 입력한다. ( 초기 Password : FUNCTION, SELECT, UP, ENTER 버튼을 돌아가며 2번 누른다 )
장비설정 방법)
1. Time & Date : GMPC V의 날짜와 시간을 설정한다.
2. Model : GMPC V의 통신 프로토콜과 통신 방식을 설정한다.
Model | Protocol : GMP(GMPC의 I-NET 프로토콜), MODBUS 프로토콜을 지정한다,
Model | Media : GMPC V 와 연결을 원하는 통신 방식을 지정한다.
Model | Main Port : 주 통신 포트를 지정한다. P(Primary), S(Secondary)
3. Serial : GMPC V 의 뒷면의 Com1,Com2 통신 방법을 설정한다.
4. Network(This) : GMPC V의 LAN1, LAN2 Ethernet 포트를 설정한다.
Network(This) | Ethernet Port : GMPC V의 뒷면의 주 통신포트를 설정한다.
Network(This) | IP_0 : Primary Ethernet의 IP Address
Network(This) | Port_0 No_0 : Primary Ethernet의 Port 번호
Network(This) | Netmask_0 : Primary Ethernet의 Subnetmask
Network(This) | Gateway_0 : Primary Ethernet의 Gateway
Network(This) | Host_IP0 : Primary Ethernet에 접속하여 데이터를 가져가는 곳의 IP 주소
위의 설정을 완료 후 Enter 버튼을 이용하여 저장후 GMPC V를 전원 스위치로 재기동을 합니다.(재기동 하지 않을 시 설정 변경값이 적용되지 않음)
주의) GMPC V 장비로 컴퓨터와 Ethernet 통신을 할 경우에는 GMPC 의 IP 번지를 설정하고 컴퓨터의 ( Client ) IP 번지도 Network(This) | Host_IP0 부분을 이용하여 GMPC에 입력하고 네트워크 상의 Gateway가 없거나 IP공유기등을 사용할 경우에는 GMPC V의 Gateway 설정을 0.0.0.0 으로 설정해야만 통신이(TCP/IP 등 ) 가능하다.
