국내 LG 산전의 DPR 모델을 사용할 때는 GMPC II 통신 드라이버를 사용한다.
DPR 등의 장비는 일반적으로 상위에 GMPC를 ( 통신 컨버터, GMPC III, GMPC V 등 ) 이용하여 컴퓨터와 통신을 하므로 여기서는 GMPC와 통신하는 방법을 설명한다.

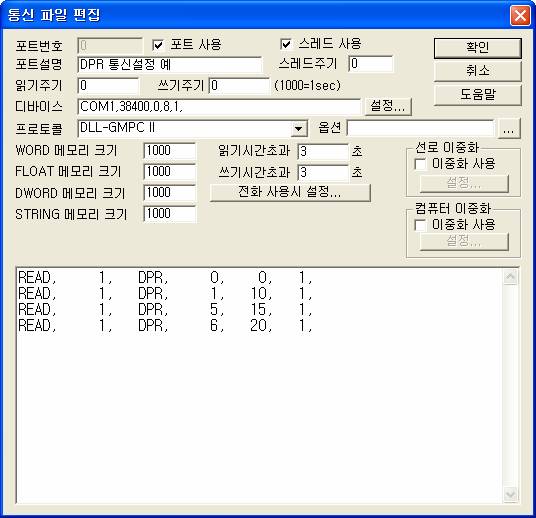

<그림 1>은 GMPCII 통신 드라이버로 DPR 모델을 사용할 때의 통신 파일 편집 예이다.
<그림 1> GMPCII 통신 드라이버로 DPR 모델의 통신 파일 편집 예
<그림 1>의 DEVICE 부분은 GMPC에 연결된 통신포트 ( 또는 TCP/IP, UDP/IP 등 ), 통신속도 ( IP 번지 ) 등을 순서대로 입력한다.
GMPC 장비의 통신속도 등의 조절은 장비 뒷면 또는 전면 버튼 ( GMPC III, GMPC V ) 등으로 설정한다.
DPR 사용 시의 읽기 작성 형식
DPR 장비의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) ID – 연결된 DPR 의 스테이션 번호. (0~255)
2) 장비종류 – DPR : DPR 기종.
3) 읽을 종류 - 읽고자 하는 영역 종류. (0, 1, 5, 6 등, DPR 설명서의 Cmd – 0x10 )
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신메모리 위치.
5) 읽는 크기 : 읽어올 크기. 항상 1로 설정. (읽을 종류에 따라 읽는 크기는 고정, <표 1>, <표 2> 참조.)
6) Sub1 명령 : 읽기 명령 Sub1 ( 읽을 종류에 따라 사용여부 결정 )
7) Sub2 명령 : 읽기 명령 Sub2 ( 읽을 종류에 따라 사용여부 결정 )
읽기 작성 예)
READ, 1, DPR, 0, 0, 1,
READ, 1, DPR, 1, 10, 1,
READ, 1, DPR, 5, 15, 1,
READ, 1, DPR, 6, 20, 1,
주의) GMPC II 통신 드라이버로 DPR 모델의 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT 메모리에 같은 값이( 값 형식만 다름 ) 저장된다.
<표 1>은 DPR 장비의 주요 읽을 종류별 데이터 내용과 형식이고 <표 2>는 상태정보 읽기에 대한 저장위치와 내용이다.
DPR의 상세한 Cmd ( 읽을 종류는 Cmd – 0x10 ), Sub1, Sub2 등은 DPR 사용설명서를 참조한다.
| 읽을 종류 | Extra2 | Extra3 | 읽기 내용 |
데이터 개수 및 형식 | 데이터 내용 |
| 0 | - | 상태정보 ( I/O Status ) |
3 BYTE ( Bit 별 ) | <표 2> 참조 |
|
| 1 | 상 전류 |
3개의 Float 데이터 | 저장위치 + 0 ~ 2 : Ir, Is, It |
||
| 5 | 상 전압 |
저장위치 + 0 ~ 2 : Vr, Vs, Vt |
|||
| 6 | 영상전압, 영상전류 |
2개의 Float 데이터 | 저장위치 + 0 ~ 1 : 영상전압, 영상전류 |
||
| 9 | 1 | 0 | SOE 데이터 읽기 |
발생시간(시, 분, 초, 밀리 초),2 Byte(Bit 별) 상태 값 | 저장위치 + 0 : 시간 저장위치 + 1 : 분 저장위치 + 2 : 초 저장위치 + 3 : 밀리 초(1/1000 초) 저장위치 + 4 : 7 ~ 4 Bit = In>>, It>>, Is>>, Ir>>, 3 ~ 0 Bit = In>, It>, Is>, Ir> 저장위치 + 5 : 7 ~ 5 Bit = 0, 4 Bit = Fault, 3 Bit = Local Fault Reset, 2 Bit = Remote 정정, 1 Bit = Local 정정, 0 Bit = Sys Fail |
| 3 | 0 | 현재 SOE 데이터 삭제 후 다음 데이터를 읽음 |
|||
| 2 | 0 | 현재 SOE 데이터 삭제 |
없음 |
|
|
| 10(0Ah) | 0 ~ 7 | 0 ~ 13(0Dh) | Fault Record Data 읽기 |
12 Byte 의 고장정보)마지막은 데이터는 4Byte) | 저장위치 + 0 : Sub Command 1 저장위치 + 1 : Sub Command 2 저장위치 + 2 : Device ID(<표 2> 참조) 저장위치 + 3 ~ 14 : 고장정보 데이터 |
| 13(0Dh) | 0 | 0 | OCR Setting 읽기 |
BYTE, WORD 데이터 | 저장위치 + 0 : 지락요소기능 on/off (Byte 데이터) 저장위치 + 1 : OCR 순시요소 Lock(Byte 데이터, Low Nibble 만 해당) 저장위치 + 2 : 한시 전류(x 10) 저장위치 + 3 : 순시 전류(x 10) 저장위치 + 4 : 반한시 동작시간(x 100) 저장위치 + 5 : 정한시 동작시간(x 10) 저장위치 : +6 : 특성곡선 |
| 1 | 0 | OCGR Setting 읽기 |
BYTE, WORD 데이터 | 저장위치 + 0 : 지락요소기능 on/off (Byte 데이터) 저장위치 + 1 : OCGR 순시요소 Lock(Byte 데이터, High Nibble 만 해당) 저장위치 + 2 : 한시 전류(x 10) 저장위치 + 3 : 순시 전류(x 10) 저장위치 + 4 : 반한시 동작시간(x 100) 저장위치 + 5 : 정한시 동작시간(x 10) 저장위치 : +6 : 특성곡선 |
|
| 2 | 0 | SGR Setting 읽기 |
BYTE, WORD 데이터 | 저장위치 + 0 : 동작전압 저장위치 + 1 : 동작전류(x 10) 저장위치 + 2 : 동작시간(x 10) 저장위치 + 3 : 계전기 특성각도 |
|
| 3 | 0 | OVR(UVR) Setting 읽기 |
BYTE, WORD 데이터 | 저장위치 + 0 : OVR/UVR 기능선택 저장위치 + 1 : OVR 동작전압 저장위치 + 2 : UVR 동작전압 저장위치 + 3 : OVR 동작시간(x 100) 저장위치 + 4 : UVR 동작시간(x 100) 저장위치 + 5 : 무전압 LOCK |
|
| 4 | 0 | OVR/UVR Setting 읽기 |
BYTE, WORD 데이터 | 저장위치 + 0 : - 저장위치 + 1 : OVR 동작전압 저장위치 + 2 : UVR 동작전압 저장위치 + 3 : OVR 동작시간(x 100) 저장위치 + 4 : UVR 동작시간(x 100) 저장위치 + 5 : 무전압 LOCK |
|
| 5 | 0 | OVGR Setting 읽기 |
BYTE, WORD 데이터 | 저장위치 + 0 : 순시요소 LOCK 저장위치 + 1 : 한시 동작전압 저장위치 + 2 : 순시 동작전압 저장위치 + 3 : 반한시 동작시간(x 100) 저장위치 + 4 : 정한시 동작시간(x 10) 저장위치 + 5 : 특성곡선 |
|
| 14(0Eh) | 0 | 0 | 고장전류 읽기 |
3개의 Float 데이터 | 저장위치 + 0 ~ 2 : R, S, T 상 고장전류 |
| 1 | 0 | 고장전압 읽기 |
저장위치 + 0 ~ 2 : R, S, T 상 고장전압 |
||
| 2 | 0 | 고장 영상전압/전류 읽기 |
2개의 Float 데이터 | 저장위치 + 0 ~ 1 : 고장 영상전압, 고장 영상전류 |
|
| 15(0Fh) | 0 | 0 | 기기 정보1 |
BYTE, WORD 데이터 | 저장위치 + 0 : Device ID(<표 2> 참조) 저장위치 + 1 : 기기별 고유 ID 번호 저장위치 + 2 : Program Version 저장위치 + 3 : Digital In 저장위치 + 4 : Digital Out 저장위치 + 5 : Reserved |
| 1 | 0 | 기기 정보2 (DPR Serial Number 읽기) |
문자열 데이터 | 저장위치 + 0 : DPR Serial Number 문자열을 저장 (문자열 메모리에만 저장됨) |
|
| 2 | 0 | 기기 정보3 (DPR Model Number 읽기) |
문자열 데이터 | 저장위치 + 0 : DPR Model Number 문자열을 저장 (문자열 메모리에만 저장됨) |
|
| 3 | 0 | 기기 정보4 |
BYTE, 데이터 | 저장위치 + 0 : Device ID(<표 2> 참조) 저장위치 + 1 : 정격전류 저장위치 + 2 : 정격전압 저장위치 + 3 : OCGR 선택 저장위치 + 4 : OVR 선택 저장위치 + 5 : 정격 주파수 저장위치 + 6 ~ 12 : Reserved |
|
| 4 | 0 | 기기 정보5 |
BYTE, 데이터 | 저장위치 + 0 : Device ID(<표 2> 참조) 저장위치 + 1 : 통신채널 저장위치 + 2 : 시각동기 지원여부 저장위치 + 3 : Report 지원여부 저장위치 + 4 ~ 12 : Reserved |
|
<표 1> DPR 장비의 주요 읽을 종류별 데이터 내용과 형식
저장위치 |
비트 별 상태 값 |
비 고 |
저장위치 + 0 |
Device ID |
04h = OCR, 05h = OCR/OCGR, 06h = SGR, 07h = OVR(UVR) 08h = OVR/UVR, 09h = OVGR, |
저장위치 + 1 |
7 Bit = SOE 발생, 6 ~ 3 Bit = 0, 2 Bit = Trip 발생, 1 Bit = -, 0 Bit = Setting 변경, |
|
저장위치 + 2 |
7 Bit = 0, 6 Bit = Uncalib rated, 5 Bit = EEPROM read, 4Bit = Power fail, 3 Bit = W/D, 2 Bit = A/D error, 1 Bit = RAM error, 0 Bit = ROM error, |
|
<표 2> DPR 의 상태정보 읽기에 대한 저장위치와 내용
<그림 1> 프로토콜 옵션부의

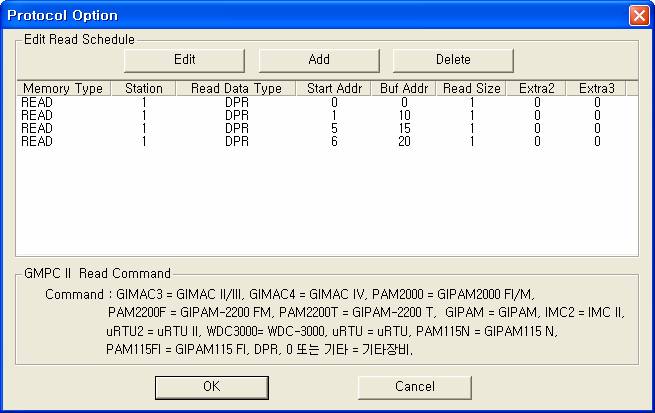

아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
<그림 2> GMPCII 통신 드라이버로 DPR 모델의 읽기 설정 대화상자 예
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
<그림 3> GMPCII 통신 드라이버로 DPR 모델의 읽기 설정 추가/편집 대화상자의 예

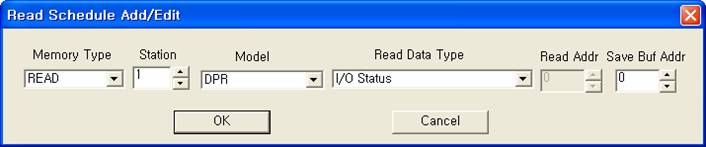

<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.
출력설정으로 DPR 장비의 설정값 등을 변경할 수 있다.
GMPC II 통신 드라이버를 이용한 DPR 디지털 출력 설정법
DPR 장비의 디지털 출력 설정은 없다.
GMPC II 통신 드라이버를 이용한 DPR 아날로그 출력 설정법
아날로그 출력으로 DPR 장비의 설정 값 등을 변경할 수 있다.
디지털 출력 TAG 설정 시 필요한 설정 5 가지
1) PORT : GMPC와 연결된 PORT번호. ( 0 ~ 255 )
2) STATION : 설정된 DPR 의 ID ( 0~255 ).
3) ADDRESS : 출력할 내용지정.
4) EXTRA1 : 장비 종류.
DPR – DPR
5) EXTRA2 : 설정내용 구분. ( <표 3> 참조 )
0 ~ 5, 255 중의 하나를 입력.
참고) DPR 장비의 아날로그 출력은 (255 출력 종류는 제외) 해당 출력종류의 현재 설정 값을 읽은 후 지정한 출력번지 내용을 조합하여 설정하도록 구성하였습니다.
출력종류 |
내용 |
출력 데이터 형식 |
Address 에 따른 출력내용 |
0 |
OCR Setting |
BYTE, WORD 데이터 |
0 : 지락요소기능 on/off ( 1 또는 0 의 값을 출력 ) 1 : OCR 또는 OCGR 순시요소 Lock(1 또는 0 의 값을 출력 ) 2 : 한시 전류(x 10) 3 : 순시 전류(x 10) 4 : 반한시 동작시간(x 100) 5 : 정한시 동작시간(x 10) 6 : 특성곡선 |
1 |
OCGR Setting |
||
2 |
SGR Setting |
BYTE, WORD 데이터 |
0 : 동작전압 1 : 동작전류(x 10) 2 : 동작시간(x 10) 3 : 계전기 특성각도 |
3 |
OVR(UVR) Setting |
BYTE, WORD 데이터 |
0 : OVR/UVR 기능선택 1 : OVR 동작전압 2 : UVR 동작전압 3 : OVR 동작시간(x 100) 4 : UVR 동작시간(x 100) 5 : 무전압 LOCK |
4 |
OVR/UVR Setting |
BYTE, WORD 데이터 |
0 : - 1 : OVR 동작전압 2 : UVR 동작전압 3 : OVR 동작시간(x 100) 4 : UVR 동작시간(x 100) 5 : 무전압 LOCK |
5 |
OVGR Setting |
BYTE, WORD 데이터 |
0 : 순시요소 LOCK 1 : 한시 동작전압 2 : 순시 동작전압 3 : 반한시 동작시간(x 100) 4 : 정한시 동작시간(x 10) 5 : 특성곡선 |
255 |
Remote Reset |
출력 데이터 상관 없음 |
사용안함 |
<표 3> DPR 장비의 아날로그 출력을 위한 출력종류 별 출력 데이터 형식과 내용
설정 예1)
PORT : 0 Station : 1, ADDRESS : 0000 EXTRA1 : DPR, EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 1번 DPR 장비의 OCR Setting 값의 지락요소기능 값을 변경할 수 있다.
설정 예2)
PORT : 0 Station : 1, ADDRESS : 0003 EXTRA1 : DPR, EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 1번 DPR 장비의 OCR Setting 값의 순시전류 값을 변경할 수 있다.
설정 예3)
PORT : 0 Station : 1, ADDRESS : 0002 EXTRA1 : DPR, EXTRA2 : 1 으로 설정하고 디지털 출력을 하면 1번 DPR 장비의 OCGR Setting 값의 동작시간 값을 변경할 수 있다.
설정 예4)
PORT : 0 Station : 1, ADDRESS : 0000 EXTRA1 : DPR, EXTRA2 : 255 으로 설정하고 디지털 출력을 하면 1번 DPR 장비를 Remote Reset 시킬 수 있다.
DPR 장비의 뒷면 단자 대에 전원 통신 케이블을 아래와 같이 연결한다.
전원연결
<그림 4>와 같은 DPR 단자 대의 3( + ), 5( - ) 번 단자에 110 ~ 125V DC 전원을 연결한다.
<그림 5>는 DPR 모델의 전면 모습이다.

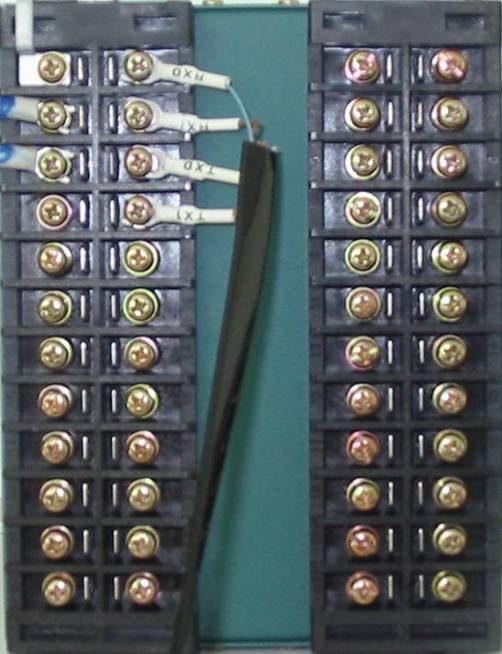

<그림 4> DPR 단자 대에 전원과 통신 케이블 등을 연결한 모습

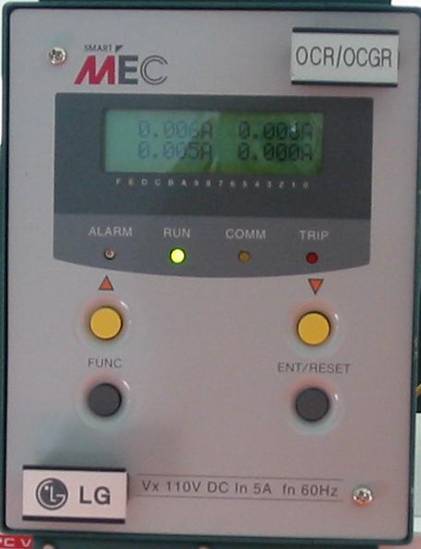

<그림 5> DPR 장비의 전면 모습
I-NET 통신 케이블 연결
DPR 의 2 ( Tx0 ), 4 ( Tx1 ), 6 ( Rx0 ), 8 ( Rx1 ) 번 단자에( 장비 측에서 본 Rx, Tx 임 ) I-Net RS-485 통신 케이블을 연결한다.
주의) GMPC V 구입 시 제공되는 I-NET 케이블로 GMPC V와 DPR을 연결할 때 Rx 선은 DPR의 Tx 에 Tx 선은 Rx 에 연결해야 정상적인 통신이 이루어진다.
GMPC V 장비
<그림 6>은 GMPC V 장비의 전면 모습이다.

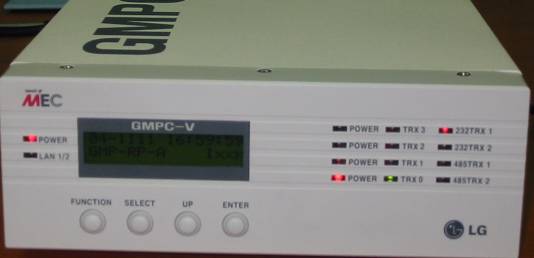

<그림 6> GMPC V 장비의 전면 모습
참고) GMPC V 장비 설정 시 Password 입력 화면이 뜰 때 장비 전면의 4개의 조작버튼을 눌러서 Password를 입력한다. ( 초기 Password : FUNCTION, SELECT, UP, ENTER 버튼을 돌아가며 2번 누른다 )
장비설정 방법)
1. Time & Date : GMPC V의 날짜와 시간을 설정한다.
2. Model : GMPC V의 통신 프로토콜과 통신 방식을 설정한다.
Model | Protocol : GMP(GMPC의 I-NET 프로토콜), MODBUS 프로토콜을 지정한다,
Model | Media : GMPC V 와 연결을 원하는 통신 방식을 지정한다.
Model | Main Port : 주 통신 포트를 지정한다. P(Primary), S(Secondary)
3. Serial : GMPC V 의 뒷면의 Com1,Com2 통신 방법을 설정한다.
4. Network(This) : GMPC V의 LAN1, LAN2 Ethernet 포트를 설정한다.
Network(This) | Ethernet Port : GMPC V의 뒷면의 주 통신포트를 설정한다.
Network(This) | IP_0 : Primary Ethernet의 IP Address
Network(This) | Port_0 No_0 : Primary Ethernet의 Port 번호
Network(This) | Netmask_0 : Primary Ethernet의 Subnetmask
Network(This) | Gateway_0 : Primary Ethernet의 Gateway
Network(This) | Host_IP0 : Primary Ethernet에 접속하여 데이터를 가져가는 곳의 IP 주소
위의 설정을 완료 후 Enter 버튼을 이용하여 저장후 GMPC V를 전원 스위치로 재기동을 합니다.(재기동 하지 않을 시 설정 변경값이 적용되지 않음)
주의) GMPC V 장비로 컴퓨터와 Ethernet 통신을 할 경우에는 GMPC 의 IP 번지를 설정하고 컴퓨터의 ( Client ) IP 번지도 Network(This) | Host_IP0 부분을 이용하여 GMPC에 입력하고 네트워크 상의 Gateway가 없거나 IP공유기등을 사용할 경우에는 GMPC V의 Gateway 설정을 0.0.0.0 으로 설정해야만 통신이(TCP/IP 등 ) 가능하다.
