GMPC 프로토콜의 GIPAM 설정



GMPC 프로토콜로 GIPAM과 통신 연결을 할 때 다음과 같은 방법으로 읽기/쓰기를 설정한다.





1. 읽기 설정

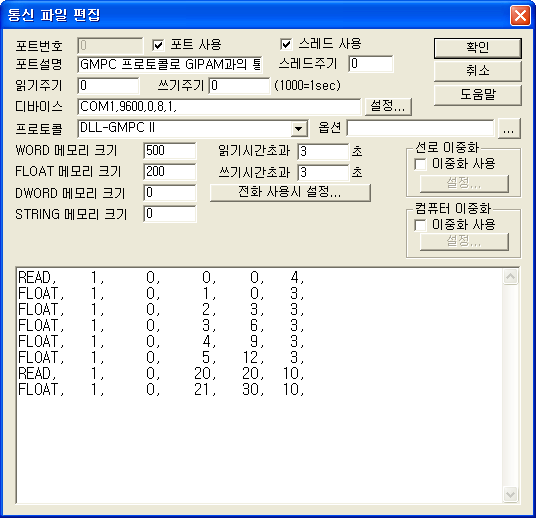

<그림 1> GMPC 프로토콜로 GIPAM을 사용할 때의 통신설정 예



GMPC의 통신속도, 및 DATA BIT 등은 GMPC에 설정된 속도와 일치하여야 하고 이 속도조절은 GMPC 뒷면에 있는 스위치로 설정한다.



GIPAM 사용 시의  READ 작성 형식

GMPC 프로토콜로 GIPAM 데이터의 READ 형식은 다음과 같은 인자 순으로 사용한다.

1) ID – 연결된 GIPAM의 스테이션 번호. (0~255)

2) 메모리 종류 - 무시.(항상 0으로 설정)

3) 읽을 종류 - 읽고자 하는 영역 종류. (0, 1, 2, 3, 4, 5 등)

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 ScanBuf의 위치.

5) 읽는 크기 : 읽어올 크기. (읽을 종류에 따라 다르게 설정. <표 1> 참조.)



READ 예)

READ,    1,     0,     0,    0,   4,

FLOAT,   1,     0,     1,    0,   3,

FLOAT,   1,     0,     2,    3,   3,

FLOAT,   1,     0,     3,    6,   3,

FLOAT,   1,     0,     4,    9,   3,

FLOAT,   1,     0,     5,   12,   3,

READ,    1,     0,    20,   20,  10,

FLOAT,   1,     0,    21,   30,  10,



읽는 종류와 사용기종에 따른 의미는 다음과 같이 분류된다.



읽을 종류 의미 DATA 형식 DATA 개수

0

접점의 상태 값

WORD

4

1

IR,IS,IT

FLOAT

3

2

VRS,VST,VRT

3

PF,W,VAR

4

FREQ,WH,VARH

5

VRN,VSN,VTN

6

Vo,VoMAX

2

20

계측 SETTING값

WORD

8

21

OCR/OCGR SETTING값

FLOAT

9

22

OVR/UVR SETTING값

6

23

OVGR/SGR SETTING값

8

<표 1> 읽을 종류별 데이터 형식과 의미





워드 위치 비트 비트 설명 비고

0

7

Lr(한시)

고장 및 시스템의 ERROR 상태

6

Ls(한시)

5

Lt(한시)

4

Ln(한시)

3

Lr(순시)

2

Ls(순시)

1

Lt(순시)

0

Ln(순시)

1

7

OVR

고장 및 시스템의 ERROR 상태

6

UVR

5

OVGR(한시)

4

SGR

3

OVGR(한시)

0

SYS ERROR

2

4

CB ON 출력 상태

CIRCUIT BREAKER에 관한 GIPAM의 접점 상태

3

CB OFF 출력 상태

2

0 – LOCAL,  1 – REMOTE

1

CB ON 입력 상태

0

CB OFF 입력 상태

3

7

EVENT OCCURRED(SET 시 EVENT HISTORY 발생)

RESET 및 CLEAR 실행 시 변함

6

RELAY SETTING 변동

5

LOCAL FAULT RESET

4

REMOTE FAULT RESET

3

CLEAR LOCAL(0) / REMOTE(1)

<표 2> 읽을 종류가 0일 때의 읽은 내용 저장위치와 의미 (4 개의 바이트 데이터)





메모리 위치 의미 BIT 의미

0

CT : 정격 전류



1

PT : 정격 전압



2

CONNECTION : 결선 방식



3

계전 요소중 선택된 계전요소를 나타낸다.

BIT7-OCGR

BIT6-OVR

BIT5-UVR

BIT4-OVGR

BIT3-SGR

4

CB Operaton



5

CB ON Time



6

CB ON Time



7

Over Flow



<표 3> 읽을 종류가 20일 때의 읽은 내용 저장위치와 의미 (8 개의 WORD 데이터)





메모리 위치 계전 요소 내용 비 고

0

OCR

한시 전류



1

OCR

순시 전류



2

OCR

특성

0 : D2 , 1: D4 , 2:D8, 3:SI,  4: VI,  5 : EI, 6:LI

3

OCR

동작 시간



4

OCGR

한시 전류



5

OCGR

순시 전류



6

OCGR

특성

0 : D2 , 1: D4 , 2:D8, 3:SI,  4: VI,  5 : EI, 6:LI

7

OCGR

동작 시간



8

OCGR

MODE

0:XX , 1 : AL,  2 : TP

<표 4> 읽을 종류가 21일 때의 읽은 내용 저장위치와 의미 (9 개의 FLOAT 데이터)





메모리 위치

계전 요소

내용

비 고

0

OVR

전압



1

OVR

동작 시간



2

OVR

MODE

0 : XX, 1: AL , 2 : TP

3

UVR

전압



4

UVR

동작시간



5

UVR

MODE

0 : XX, 1: AL , 2 : TP

<표 5> 읽을 종류가 22일 때의 읽은 내용 저장위치와 의미 (6 개의 FLOAT 데이터)





메모리 위치

계전 요소

내용

비 고

0

OVGR

한시 전압



1

OVGR

순시 전압



2

OVGR

동작 시간



3

OVGR

MODE

0 : XX, 1: AL , 2 : TP

4

SGR

전류



5

SGR

전압



6

SGR

동작시간



7

SGR

MODE

0 : XX, 1: AL , 2 : TP

<표 6> 읽을 종류가 23일 때의 읽은 내용 저장위치와 의미 (8 개의 FLOAT 데이터)







2. 출력 설정



GIPAM의 상태가 REMOTE일 때만 PC에서 제어가 가능하다.

GMPC로 GIPAM 으로의 출력은 디지털 출력만 가능한데 다음의 5가지 디지털 출력 TAG를 설정한다.



GMPC 프로토콜을 이용한 GIPAM 디지털 출력 설정법

디지털 출력 TAG 설정 시 필요한 설정 5 가지

1) PORT : GMPC와 연결된 PORT번호.

2) STATION : 설정된 GIPAM의 ID (0~255).

3) ADDRESS : 제어 명령.  EXTRA1 이  CB, CBON, CBOFF 명령일 때는 무시.

0000 - CB ON

0001 - CB OFF

0002 - FAULT RESET

0003 - WH CLEAR

0004 - VARH CLEAR

0005 - HISTORY CLEAR

0006 - CB ON 횟수 CLEAR

0007 - CB ON Time Clear

0008 - Vo MAX Clear

0009 - All Back Up Data Clear

4) EXTRA1 : GIPAM 장비의 버전 또는 CB ON/OFF 명령.

5) EXTRA2 : 사용안함.





주의) CB ON/OFF 출력 등은 GIPAM의 상태가 REMOTE일 때만 가능하다.





설정 예1)

PORT : 0  Station : 1,  ADDRESS : 0000,  EXTRA1 : GIPAM2,  EXTRA2 : 0  이라고 설정하고 디지털 출력을 하면 새로운 GIPAM II 버전 장비의 1 번 스테이션 CB 를 ON 시킨다.



설정 예2)

PORT : 0  Station : 1,  ADDRESS : 0001,  EXTRA1 : GIPAM2,  EXTRA2 : 0  이라고 설정하고 디지털 출력을 하면 새로운 GIPAM II 버전 장비의 1 번 스테이션 CB 를 OFF 시킨다.



설정 예3)

PORT : 0  Station : 1,  ADDRESS : 0000,  EXTRA1 : CB,  EXTRA2 : 0  이라고 설정하고 디지털 출력을 하면 새로운 GIPAM II 버전 장비의 1 번 스테이션 CB 를 ON/OFF 시킬 수 있다.



설정 예4)

PORT : 0  Station : 1,  ADDRESS : 0000,  EXTRA1 : 빈칸,  EXTRA2 : 0  이라고 설정하고 디지털 출력을 하면 이전 GIPAM 버전 장비의 1 번 스테이션 CB 를 ON 시킨다.



설정 예5)

PORT : 0  Station : 2,  ADDRESS : 0002,  EXTRA1 : GIPAM2,  EXTRA2 : 0  이라고 설정하고 디지털 출력을 하면 GIPAM 버전 장비의 2 번 스테이션 FAULT 를 RESET 시킨다.





GMPC 프로토콜을 이용한 GIPAM 아날로그 출력 설정법

GIPAM 장비는 아날로그 출력설정이 필요없다.
