국내 LG 산전의 GIPAM115 N 모델을 사용할 때는 GMPC II 통신 드라이버를 사용한다.
GIPAM115 N 등의 장비는 일반적으로 상위에 GMPC를 ( 통신 컨버터, GMPC III, GMPC V 등 ) 이용하여 컴퓨터와 통신을 하므로 여기서는 GMPC와 통신하는 방법을 설명한다.

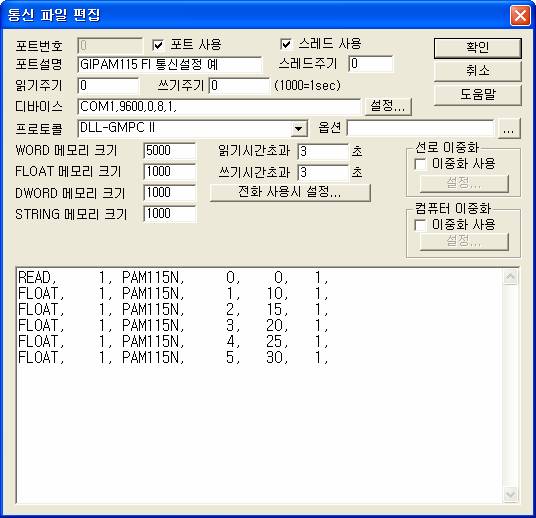

<그림 1>은 GMPCII 통신 드라이버로 GIPAM115 N 모델을 사용할 때의 통신 파일 편집 예이다.
<그림 1> GMPCII 통신 드라이버로 GIPAM115 N 모델의 통신 파일 편집 예
<그림 1>의 DEVICE 부분은 GMPC에 연결된 통신포트 ( 또는 TCP/IP, UDP/IP 등 ), 통신속도 ( IP 번지 ) 등을 순서대로 입력한다.
GMPC 장비의 통신속도 등의 조절은 장비 뒷면 또는 전면 버튼 ( GMPC III, GMPC V ) 등으로 설정한다.
GIPAM115 N 사용 시의 읽기 작성 형식
GIPAM115 N 장비의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) ID – 연결된 GIPAM115 N 의 스테이션 번호. (0~255)
2) 장비종류 – PAM115N : GIPAM115 N 기종.
3) 읽을 종류 - 읽고자 하는 영역 종류. (0, 1, 2, 3 등, GIPAM115 N 설명서의 Cmd – 0x10 등)
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신메모리 위치.
5) 읽는 크기 : 읽어올 크기. 항상 1로 설정. (읽을 종류에 따라 읽는 크기는 고정, <표 1>, <표 2> 참조.)
6) Sub1 명령 : 읽기 명령 Sub1 ( 읽을 종류에 따라 사용여부 결정 )
7) Sub2 명령 : 읽기 명령 Sub2 ( 읽을 종류에 따라 사용여부 결정 )
읽기 작성 예)
READ, 1, PAM115N, 0, 0, 1,
FLOAT, 1, PAM115N, 1, 10, 1,
FLOAT, 1, PAM115N, 2, 15, 1,
FLOAT, 1, PAM115N, 3, 20, 1,
FLOAT, 1, PAM115N, 4, 25, 1,
FLOAT, 1, PAM115N, 5, 30, 1,
주의) GMPC II 통신 드라이버로 GIPAM115 FI 모델의 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT 메모리에 같은 값이( 값 형식만 다름 ) 저장되며 통신 설정에서 GIPAM115N 모델 지정을 해야 통신이 가능하다.
GIPAM115N 모델 지정 방법 : GIPAM115FI의 전면부 키패드를 이용하여 SET/RUN –> 4번 COMM SETTING 선택 -> 6번 I-NET TYPE 선택 -> G115N 지정
<표 1>은 GIPAM115 N 장비의 주요 읽을 종류별 데이터 내용과 형식이고 <표 2>는 상태정보 읽기에 대한 저장위치와 내용이다.
GPAM115 FI의 상세한 Cmd ( 읽을 종류는 Cmd – 0x10 ), Sub1, Sub2 등은 GPAM115 N 사용설명서를 참조한다.
| 읽을 종류 | Extra2 | Extra3 | 읽기 내용 | 데이터 개수 및 형식 | 데이터 내용 |
| 0 | - | 상태정보 ( I/O Status ) | 9 BYTE ( Bit 별 ) | <표 2> 참조 |
|
| 1 | 상 전류 | 3개의 Float 데이터 | Ir, Is, It |
||
| 2 | 선간 전압 | Vrs, Vst, Vtr |
|||
| 3 | 역률/유,무효 전력 | 역률, 유효전력, 무효전력 |
|||
| 4 | 주파수/유,무효 전력량 | 주파수, 유효 전력량, 무효 전력량 |
|||
| 5 | 상 전압 | Vr, Vs, Vt |
|||
| 6 | 영상전압, 최대 영상전압 | 2개의 Float 데이터 | 영상전압, 최대 영상전압 |
||
| 9 | 1 | 0 | 현재 SOE 버퍼 읽기 | BYTE, WORD 데이터 | 저장위치 + 0 : 발생시간(시) 저장위치 + 1 : 발생시간(분) 저장위치 + 2 : 발생시간(초) 저장위치 + 3 : 발생시간(mSec) 저장위치 + 4 ~ : 상태정보 1 ~ 4바이트 (상세내용은 사용설명서 참조) |
<표 1> GIPAM115 N 장비의 주요 읽을 종류별 데이터 내용과 형식
| 저장위치 | 내용 | 비트 별 상태 값 |
비 고 |
| 저장위치 + 0 | Relay 동작상태 | 7 Bit = Ir>, 6Bit = Is>, 5 Bit = It>, 6Bit = In>, 3 Bit = Ir>>, 2 Bit = Is>>, 1 Bit = It>>, 2 Bit = In>>, |
|
| 저장위치 + 1 | 7 Bit = OVR, 6 Bit = UVR, 5 Bit = VG>, 4 Bit = SGR, 3 Bit = VG>>, 2 Bit = POR, 1 Bit = 1, 0 Bit = Sys., |
|
|
| 저장위치 + 2 | CB 상태 | 7 Bit = 1, 6 Bit = 1, 5 Bit = Aux_DI, 4 Bit = On out, 3 Bit = Off out, 2 Bit = Local, 1 Bit = On in, 0 Bit = Off in., |
Remote = 1, Local = 0 |
| 저장위치 + 3 | Reset/Clear 상태 | 7 Bit = SOE, 6 Bit = R’y Set, 5 Bit = L-Rst, 4 Bit = R-Rst, 3 Bit = Local, 2 ~ 0 Bit = Clear Command Code, |
Local = Clear Command Code 가 Clear Command Code 0 = Wh Clear, 1 = Clear VARH, 2 = SOE Buffer Clear, 3 = CB On Counter Clear, 4 = CB On Time Clear, 5 = VO. Max Clear, 6 = All Clear, 7, 기타 = Clear Nothing |
| 저장위치 + 4 | GIPAM 내부 Error Code | - |
|
| 저장위치 + 5 |
<표 2> GIPAM115 N 의 상태정보 읽기에 대한 저장위치와 내용
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

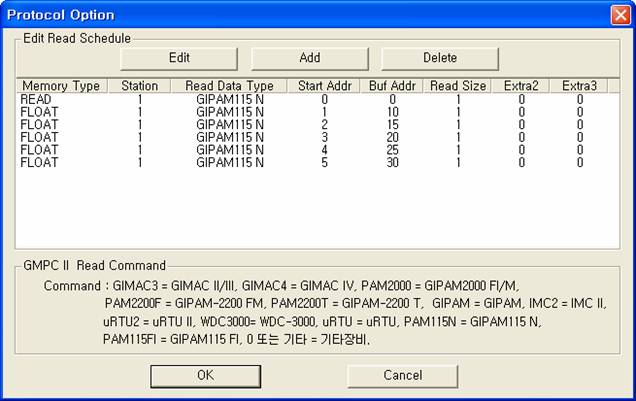

<그림 2> GMPCII 통신 드라이버로 GIPAM115 N 모델의 읽기 설정 대화상자 예
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

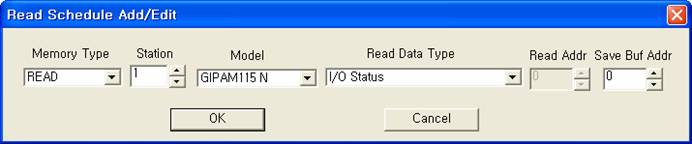

<그림 3> GMPCII 통신 드라이버로 GIPAM115 N 모델의 읽기 설정 추가/편집 대화상자의 예
<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.
주의) GIPAM115 N 장비는 REMOTE 모드로 설정 했을 때만 상위 시스템에서 ( 컴퓨터 ) 제어가 가능하다.
GMPC II 통신 드라이버를 이용한 GIPAM115 N 디지털 출력 설정법
디지털 출력명령으로 모터 On/Off 등의 조작을 할 수 있다.
디지털 출력 TAG 설정 시 필요한 설정 5 가지
1) PORT : GMPC와 연결된 PORT번호. ( 0 ~ 255 )
2) STATION : 설정된 GIPAM115 N 의 ID ( 0~255 ).
3) ADDRESS : Reset 명령 번지. (<표 3>)
4) EXTRA1 : 장비 종류.
PAM115N – GIPAM115 N 장비의 Reset 명령,
CB – CB Close/Open 제어 명령,(출력 값이 1이면 Close, 1 이면 Open)
CBON – CB Close 제어 명령,
CBOFF – CB Open 제어 명령
5) EXTRA2 : 사용안함.
명령 번지( ADDRESS ) |
Reset 명령 내용 |
0002 |
Relay Fault Reset |
0003 |
Clear WH |
0004 |
Clear VARH |
0005 |
Clear All SOE Data |
0006 |
Clear CB On Counter |
0007 |
Clear CB On Time |
0008 |
Clear VO. Max |
0009 |
Clear Backup Data |
<표 4> GIPAM115 N 통신 드라이버의 Reset 명령 내용과 번지
설정 예1)
PORT : 0 Station : 1, ADDRESS : 0000 EXTRA1 : CBOFF, EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 1번 GIPAM115 N 장비의 CB OFF 제어 명령을 내릴 수 있다. (단 Remote 상태 일 때에만 제어가능)
설정 예2)
PORT : 0 Station : 1, ADDRESS : 0001 EXTRA1 : CBON, EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 1번 GIPAM115 N 장비의 CB ON 제어 명령을 내릴 수 있다. (단 Remote 상태 일 때에만 제어가능)
설정 예3)
PORT : 0 Station : 1, ADDRESS : 0002 EXTRA1 : PAM115N, EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 1번 GIPAM115 N 장비의 Relay Fault 를 Reset 시킬 수 있다.
설정 예4)
PORT : 0 Station : 1, ADDRESS : 0003 EXTRA1 : PAM115N, EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 1번 GIPAM115 N 장비의 WH 값을 Clear 시킬 수 있다.
GMPC II 통신 드라이버를 이용한 GIPAM115 N 아날로그 출력 설정법
GIPAM115 N 장비의 아날로그은 없다.
