GMPC 프로토콜의 GIMAC/GIMACII/GIMACIII 설정

GMPC 프로토콜로 GIMAC/GIMACII/GIMACIII 와 통신 연결을 할 때 다음과 같은 방법으로 읽기/쓰기를 설정한다.

1. 읽기 설정

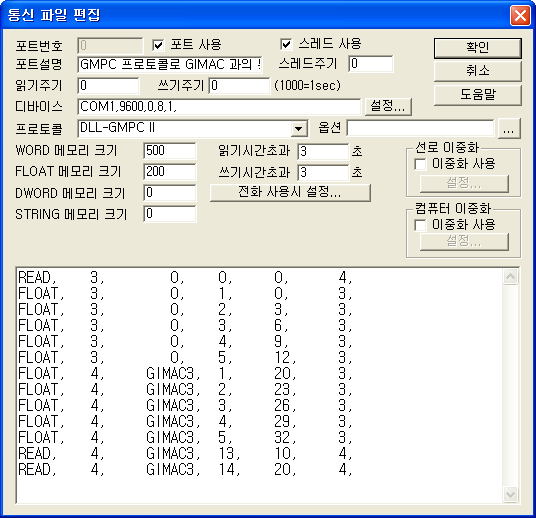

<그림 1> GMPC 프로토콜로 GIMAC을 사용할 때의 통신설정 예

GMPC의 통신속도, 및 DATA BIT 등은 GMPC에 설정된 속도와 일치하여야 하고 이 속도조절은 GMPC 뒷면에 있는 스위치로 설정한다.

GIMAC/GIMACII/GIMACIII 사용 시의  READ 작성 형식

GMPC 프로토콜로 GIMAC/GIMACII/GIMACIII 데이터의 READ 형식은 다음과 같은 인자 순으로 사용한다.

1) ID – 연결된 GIMAC의 스테이션 번호. (0~255)

2) 장비종류 - GIMAC 의 버전.

• GIMAC3 – GIMACIII.
• 빈칸 외 – GIMAC, GIMACII.

3) 읽을 종류 - 읽고자 하는 영역 종류. (0, 1, 2, 3, 4, 5 등)

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 ScanBuf의 위치.

5) 읽는 크기 : 읽어올 크기. (읽을 종류에 따라 다르게 설정. <표 1>, <표 2> 참조.)

READ 예)

READ,         3,              0,                 0,         0,          4,

FLOAT,        3,              0,                 1,         0,         3,

FLOAT,        3,              0,                 2,         3,         3,

FLOAT,        3,              0,                 3,         6,         3,

FLOAT,        3,              0,                 4,         9,         3,

FLOAT,        3,              0,                 5,         12,       3,

FLOAT,        4,          GIMAC3,           1,         20,       3,

FLOAT,        4,          GIMAC3,           2,         23,       3,

FLOAT,        4,          GIMAC3,           3,         26,       3,

FLOAT,        4,          GIMAC3,           4,         29,       3,

FLOAT,        4,          GIMAC3,           5,         32,       3,

READ,         4,          GIMAC3,            13,       10,       4,

READ,         4,          GIMAC3,            14,       20,       4,

주의) GIMAC II-Plus 모델의 경우에는 장비의 통신설정에서 “I-NET G-2 Version”을 선택해야 통신이 가능하다.

읽는 종류와 사용기종에 따른 의미는 다음과 같이 분류된다.

<표 1> GIMAC, GIMACII 의 읽을 종류별 데이터 형식과 의미

<표 2> GIMACIII 의 읽을 종류별 데이터 형식과 의미

<표 3> GIMAC, GIMACII 의 읽을 종류가 0일 때의 읽은 내용 저장위치와 의미 (4 바이트 데이터)

<표 4> GIMACIII 의 읽을 종류가 13(설정값 1)일 때의 읽은 내용 저장위치와 의미 (10 개의 데이터)

<표 5> GIMACIII 의 읽을 종류가 14(설정값 2)일 때의 읽은 내용 저장위치와 의미 (4 개의 데이터)

<표 6> GIMACIII 의 읽을 종류가 20(기기정보 1)일 때의 읽은 내용 저장위치와 의미 (5 개의 데이터)

<표 7> GIMACIII 의 읽을 종류가 23(기기정보 4)일 때의 읽은 내용 저장위치와 의미 (13 개의 데이터)

2. 출력 설정

GIMAC 설정을 REMOTE로 했을 때만 PC에서 제어가 가능하다. (주의: REMOTE CB ON/OFF 배선을 연결하지 않으면 REMOTE CB 출력이 되지 않는다.)

GMPC로 GIMAC 으로의 출력은 디지털 출력만 가능한데 다음의 5가지 디지털 출력 TAG를 설정한다.

GMPC 프로토콜을 이용한 GIMAC 디지털 출력 설정법

디지털 출력 TAG 설정 시 필요한 설정 5 가지

1) PORT : GMPC와 연결된 PORT번호.

2) STATION : 설정된 GIMAC의 ID (0~255).

3) ADDRESS : 제어 명령. EXTRA1 이  CB, CBON, CBOFF 명령일 때는 무시.

EXTRA1 이 빈칸(GIMAC 기종) 일 때.

0000 - CB ON.

0001 - CB OFF.

0002 - FAULT RESET.

0003 - WH CLEAR.

0004 - VARH CLEAR.

0005 - HISTORY CLEAR.

0006 - CB ON 횟수 CLEAR.

0007 - CB ON Time Clear.

0008 - Vo MAX Clear.

0009 - All Back Up Data Clear.

EXTRA1 이 GIMAC2일 때 (CB 조작은 Extra1을 CB/CBON/CBOFF 중에서 사용한다.)

0042 – WH/VARH Reset.

0043 – Fault Reset.

0045 – CB 조작 회수 Reset.

0046 – CB 통전 시간 Reset.

EXTRA1 이 GIMAC3일 때.

0003 – Active Energy Reset.

0004 – Reactive Energy Reset.

000A – Reverse Energy Reset.

000B – Power Demand Reset.

000C – Ampere Demand 1 Peak Reset.

000D - Ampere Demand 2 Peak Reset.

000E - Ampere Demand 3 Peak Reset.

000F – System Reset.

4) EXTRA1 : GIMAC 장비의 버전 또는 CB ON/OFF 명령.

• CB – GIMAC II 의 CB ON/OFF 출력. ( 출력 값이 ON 이면 CB ON, 출력 값이 OFF 이면 CB OFF 됨 )
• CBON – GIMAC II 의 CB ON 출력. ( 출력 값에 상관없이 항상 CB ON 시킴 )
• CBOFF – GIMAC II 의 CB OFF 출력. ( 출력 값에 상관없이 항상 CB OFF 시킴 )
• GIMAC3 – GIMAC III.
• 빈칸 외 – GIMAC.

5) EXTRA2 : 사용안함.

주의) CB ON/OFF 출력 등은 GIMAC의 상태가 REMOTE일 때만 가능하다.

설정 예1)

PORT : 0  Station : 1,  ADDRESS : 0000,  EXTRA1 : CB,  EXTRA2 : 0  이라고 설정하고 디지털 출력을 하면 새로운 GIMAC II 버전 장비의 1 번 스테이션 CB를 ON/OFF 시킬 수 있다.

설정 예2)

PORT : 0  Station : 1,  ADDRESS : 0000,  EXTRA1 : CBON,  EXTRA2 : 0  이라고 설정하고 디지털 출력을 하면 새로운 GIMAC II 버전 장비의 1 번 스테이션 CB를 ON 시킨다.

설정 예3)

PORT : 0  Station : 1,  ADDRESS : 0000,  EXTRA1 : CBOFF,  EXTRA2 : 0  이라고 설정하고 디지털 출력을 하면 새로운 GIMAC II 버전 장비의 1 번 스테이션 CB를 OFF 시킨다.

설정 예4)

PORT : 0  Station : 1,  ADDRESS : 0000F  EXTRA1 : GIMAC3,  EXTRA2 : 0  이라고 설정하고 디지털 출력을 하면 1번 GIMACIII 의 시스템을 Reset 시킨다.

설정 예5)

PORT : 0  Station : 1,  ADDRESS : 0003,  EXTRA1 : GIMAC3,  EXTRA2 : 0  이라고 설정하고 디지털 출력을 하면 1번 GIMACIII 의 Active Energy 를 Reset 시킨다.

설정 예6)

PORT : 0  Station : 1,  ADDRESS : 0000,  EXTRA1 : 빈칸,  EXTRA2 : 0  이라고 설정하고 디지털 출력을 하면 이전 1번 GIMAC 의 CB 를 ON 시킨다.

설정 예7)

PORT : 0  Station : 2,  ADDRESS : 0002,  EXTRA1 : 빈칸,  EXTRA2 : 0  이라고 설정하고 디지털 출력을 하면 GIMAC 의 2 번 스테이션 FAULT 를 RESET 시킨다.

GMPC 프로토콜을 이용한 GIMAC 아날로그 출력 설정법

아날로그 출력 TAG 설정 시 필요한 설정 5 가지

1) PORT : GMPC와 연결된 PORT번호.

2) STATION : 설정된 GIMAC의 ID (0~255).

3) ADDRESS : 설정 내용지정. (<표 8>, <표 9> 참조)

4) EXTRA1 : GIMAC 장비의 버전.

. GIMAC3 – GIMACIII,

                     . 빈칸 외 – 사용안함 : 설정 없음.

5) EXTRA2 : EXTRA1 이 GIMAC3 일 때 0 또는 1의 값 지정.

• 0  :  설정 1 - <표 8 참조>.

• 1  :  설정 2 - <표 9 참조>.

<표 8> EXTRA2 가 0 (설정 1)일 때의 ADDRESS 번지 지정내용과 데이터 범위

<표 9> EXTRA2 가 1 (설정 2)일 때의 ADDRESS 번지 지정내용과 데이터 범위

설정 예1)

PORT : 0  Station : 0,  ADDRESS : 00002  EXTRA1 : GIMAC3,  EXTRA2 : 0  으로 설정하고 2.0 이라는 아날로그 값을 출력하면 0번 GIMACIII 의 전력 단위량을 2 로 설정한다.

설정 예2)

PORT : 0  Station : 0,  ADDRESS : 0000,  EXTRA1 : GIMAC3,  EXTRA2 : 1  으로 설정하고 10.0 이라는 아날로그 값을 출력하면 0번 GIMACIII 의 CT 설정비를 10 으로 설정한다.

설정 예3)

PORT : 0  Station : 0,  ADDRESS : 0002,  EXTRA1 : GIMAC3,  EXTRA2 : 1  으로 설정하고 2.1 이라는 아날로그 값을 출력하면 0번 GIMACIII 의 PT 설정비를 2.1로 설정한다.
