모듈 편집기의 ‘요소삽입|윈도우 컨트롤’을 선택하면 <그림 1>과 같은 부 메뉴가 나타난다.

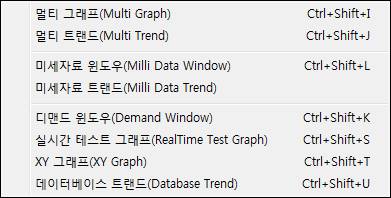

<그림 1> 모듈 편집기 요소삽입|그래프/트랜드의 부 메뉴
모듈 편집기의 그래프/트래드에 관련된 그래픽 모듈요소는 다음과 같은 메뉴가 있다.
멀티 그래프 : 아날로그, 디지털 현재 값이 설정한 시간간격 동안 변화하는 모습을 그래프로 보여준다.
멀티 트랜드 : 아날로그/디지털 과거 값이 설정한 분, 시간, 일, 월 동안 변화하는 모습을 그래프로 보여준다.
미세자료 윈도우 : 1 ~ 60,000 mSec 간격으로 MDB 형식으로 저장된 태그 값을 그래프로 보여주는 모듈 요소.
미세자료 트랜드 : 1 ~ 60,000 mSec 간격으로 MDB 형식으로 저장된 태그 값을 그래프로 보여주는 모듈 요소.
디맨드 윈도우 : 전력제어의 디맨드 제어 상황을 그래프로 보여주기 위한 모듈 요소.
실시간 테스트 그래프 : 설정한 시간동안 특정한 태그 현재 값의 변화추이를 그래프로 표시하는 모듈 요소.
XY 그래프 : 특정한 2 개의 쌍으로 된 태그 현재 값이 설정한 시간동안 변화하는 형태를 보기 위한 모듈 요소.
데이터베이스 트랜드 : 시간(초, 분, 시간, 일, 월, 년 등)을 포함하여 저장된 데이터베이스 자료를 트랜드로 본다.
