실시간 테스트 그래프는 설정한 시간동안 특정한 태그 현재 값의 변화추이를 그래프로 표시하는 모듈 요소이다.
기준에 해당하는 기준 그래프를 하나 이상 만들어 표시함으로써 현재의 태그값이 기준 그래프에 얼마나 근접했는지 파악할 수 있다.
모듈 편집기의 ‘요소삽입|실시간 테스트 그래프’(Ctrl + Shift + S 키)을 선택하면 <그림 1>과 같은 실시간 테스트 그래프 모듈 요소가 편집기에 삽입된다.

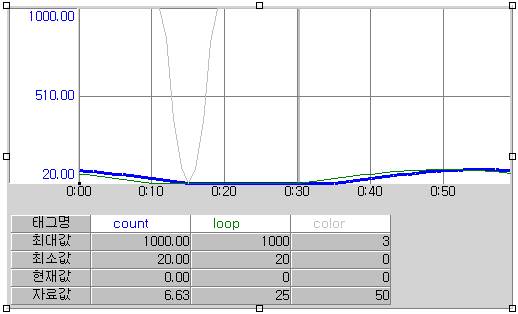

<그림 1> 실시간 테스트 그래프 모듈 요소의 예
<그림 1>과 같은 실시간 테스트 그래프 모듈 요소의 위치와 크기 등을 설정하고 ‘파일|요소 속성’, 단축메뉴의 ‘요소 속성’ 또는 마우스 왼쪽버튼을 더블클릭하면 <그림 2>와 같은 대화상자가 나타난다.
<그림 2>는 실시간 테스트 그래프 요소 속성 대화상자의 실시간 테스트 그래프 탭인데 여기서 다음과 같은 내용을 설정한다.
보기범위 : 실시간 테스트 그래프 모듈 요소에 표시되는 데이터의 개수.
수집간격 : 실시간 테스트 그래프 각 데이터의 자료 수집간격을 밀리 초(mSec) 단위로 설정.
수평, 수직 눈금선 분할 : 수평(가로), 수직(세로) 안내선 표시 개수 설정.
시작 태그 : 실시간 테스트 그래프를 그리기 시작 명령 태그.
실시간 테스트 그래프를 지정한 전체 시간동안 수행한 후 그래프를 다시 시작하려면 시작태그가 ON 되어야 한다.
실행 태그 : 그래프 그리기를 잠시 중지할 수 있는 기능.
실행 태그가 ON 되어 있는 동안 그래프를 계속 그린다.
시간 축 표시 : 시간 축(X 축)에 표시되는 시간 형식을 초, 분:초, 시:분:초 중에서 선택.
기준
그래프 : 특정한 값에 대한 기준을 설정하는 그래프로
버튼을 클릭하여 기준 그래프를 추가. 기준 그래프마다 기준 태그를 설정한다.
기준 태그 : 실시간 테스트 그래프의 특정한 값에 대한 기준을 설정하는 태그로 시간태그와 값 태그로 구분하여 입력.
기준
태그 입력부의
,
,
버튼으로 시간/값 태그
추가, 삽입, 삭제.
보통 기준 태그는 특정한 시간별로 여러 개를 설정한다.
기준 태그의 점 종류 : 각 시간별로 표시되는 기준 태그 그래프의 점 종류를 콤보 박스에서 선택.
점 종류는 없음, 사각형, 원형, 삼각형, 마름모, X 표시, + 표시, * 표시 중에서 선택.
색상 : 기준그래프의 색상 선택
커서 사용여부 : 그래프 영역에서 자료 값 선택 커서 사용여부를 체크박스에서 설정.
레벨참조 멤버위치 : 기준 그래프의 Y축 범위를 참조할 그래프 구성원의 멤버 위치 순서
참고) 실시간 테스트 그래프의 기준 태그는 특정한 태그 값이 지정한 시간동안 변화할 기준을 지정하는 것으로 각 시간별(보기범위 개수만큼)로 기준 값을 입력한다.

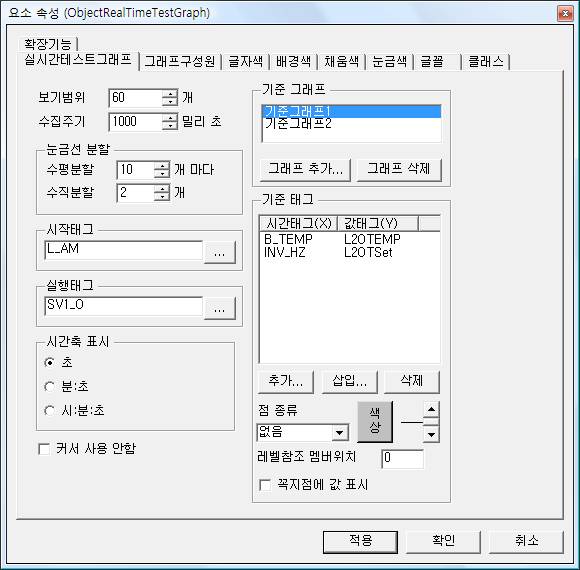

<그림 2> 실시간 테스트 그래프 요소 속성 대화상자 실시간 테스트 그래프 탭의 예
<그림 3>은 실시간 테스트 그래프 요소 속성 대화상자의 그래프 구성원 탭인데 여기서 다음과 같은 내용을 설정한다.
그래프 구성원 : 실시간 테스트 그래프 모듈 요소에 표시될 아날로그, 디지털 태그를 추가, 삭제.
버튼을 선택하여 아날로그, 디지털
태그를 추가.
버튼을 눌러서 선택한 그래프 구성원을 삭제.
눈금위치 : 선택한 그래프 구성원의 눈금위치를 없음, 왼쪽, 오른쪽 중에서 설정.
표시 위치 : 선택한 그래프 구성원의 표시 위치를 %로 지정. (0% : 제일 아래쪽, 100% : 제일 위쪽)
Y 축 좌표 반전 : Y 축 좌표 반전 여부를 설정.
Y 축 좌표 반전을 설정하면 위쪽이 최소(OFF) 값, 아래쪽이 최대(ON) 값이 된다.
태그표시 글자수 : 실시간 태스트 그래프 아래쪽의 태그명, 최대값, 최소값 등을 표시하는 글자수.
구성원 옵션 : 선택한 그래프 구성원에 대한 HiHi/High/Low/LoLo 경계선 표시 여부 설정.
선색상 : 선택한 그래프 구성원의 선 색상을 색상 선택 대화상자에서 설정.
선 굵기 : 선택한 그래프 구성원의 선 굵기를 상/하 버튼을 눌러 설정.
점 종류 : 선택한 그래프 구성원의 현재 값 표시 시점의 점 형태를 설정.
없음, 사각형, 원형, 삼각형, 마름모, X 표시, + 표시, * 표시 중에서 선택.
표시값 : 그래프에 사용하는 자료 형태를 평균값, 최소값, 최대값, 적산값, 차이값, 순시값 중에서 선택.
시간축 이동 : 그래프 구성원마다 시간 축을 보정할 수 있는 기능
표시 옵션 : 실시간 테스트 그래프 모듈 요소 각 화면 인자의 표시여부 설정.
X-좌표설명 : 그래프 아래쪽 설명 표시 여부.
Y-좌표설명 : 그래프 왼쪽/오른쪽 눈금 표시 여부.
태그이름 : 태그이름을 표시여부 설정.
태그 현재값 : 태그 현재 값 표시여부 설정.
태그 자료값 : 선택한 그래프 위치의 태그 자료 값 표시여부.
최소/최대값 : 태그의 최대(ON)/최소(OFF) 값 표시여부.
배경판 표시 : 배경색상에 따른 배경판 표시여부를 설정.
태그 설명 표시 : 태그이름 표시영역 내용을 태그 설명으로 표시여부.
레벨표시 글자수 : 실시간 테스트 그래프 눈금표시 부분의 최대 글자수를 설정.
점 크기 : 선택한 그래프 구성원의 점 크기(픽셀)를 설정.
점 종류가 없을 일 때는 점 크기는 상관없다.
실시간 테스트 그래프 요소 속성 대화상자의 글자색, 배경색, 채움색, 눈금색, 글꼴, 클래스, 확장기능 탭에서 글자색, 배경색 등을 설정할 수 있다.

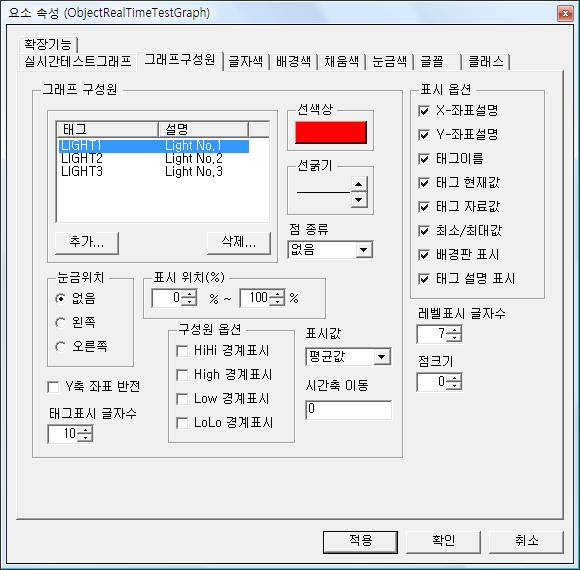

<그림 3> 실시간 테스트 그래프 요소 속성 대화상자 그래프 구성원 탭의 예
