멀티 트랜드는 아날로그 입력 값(평균, 최대, 최소, 적산, 차이값 등) 또는 디지털 운전상태가 지정한 분, 시간, 일, 월 동안 변화하는 모습을 그래프로 보여주는 모듈 요소이다.
모듈 편집기의 ‘요소삽입|멀티 트랜드’(Ctrl + Shift + J 키)을 선택하면 <그림 1>과 같은 멀티 트랜드 모듈 요소가 편집기에 삽입된다.

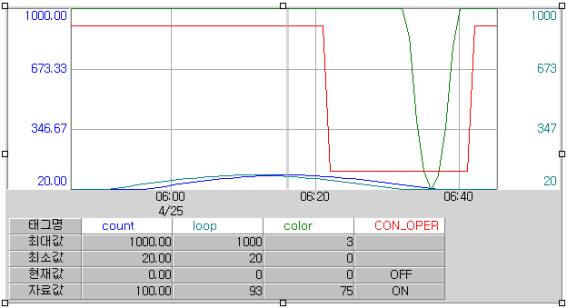

<그림 1> 멀티 트랜드 모듈 요소의 예
<그림 1>과 같은 멀티 트랜드 모듈 요소의 위치와 크기 등을 설정하고 ‘파일|요소 속성’, 단축메뉴의 ‘요소 속성’ 또는 마우스 왼쪽버튼을 더블클릭하면 <그림 2>와 같은 대화상자가 나타난다.
<그림 2>는 멀티 트랜드 요소 속성 대화상자의 멀티 트랜드 탭인데 여기서 다음과 같은 내용을 설정한다.
보기범위 : 멀티 트랜드 모듈 요소에 표시되는 데이터의 개수.
수평, 수직 눈금선 분할 : 수평(가로), 수직(세로) 안내선 표시 개수 설정.
시간 범위 : 트랜트 화면에 사용할 자료 종류를 분, 시간, 일, 월 중에서 선택.

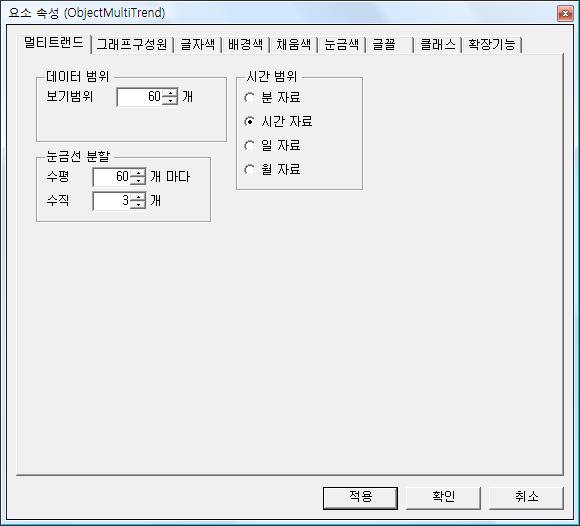

<그림 2> 멀티 트랜드 요소 속성 대화상자 멀티 트랜드 탭의 예
<그림 3>은 멀티 트랜드 요소 속성 대화상자의 그래프 구성원 탭인데 여기서 다음과 같은 내용을 설정한다.
그래프 구성원 : 멀티 트랜드 모듈 요소에 표시될 아날로그, 디지털 태그를 추가, 삭제.
버튼을 선택하여 아날로그, 디지털
태그를 추가.
버튼을 눌러서 선택한 그래프 구성원을 삭제.
눈금위치 : 선택한 그래프 구성원의 눈금위치를 없음, 왼쪽, 오른쪽 중에서 설정.
표시 위치 : 선택한 그래프 구성원의 표시 위치를 %로 지정. (0% : 제일 아래쪽, 100% : 제일 위쪽)
Y 축 좌표 반전 : Y 축 좌표 반전 여부를 설정.
Y 축 좌표 반전을 설정하면 위쪽이 최소(OFF) 값, 아래쪽이 최대(ON) 값이 된다.
태그표시 글자수 : 멀티 트랜드 아래쪽의 태그명, 최대값, 최소값 등을 표시하는 글자수.
구성원 옵션 : 선택한 그래프 구성원에 대한 HiHi/High/Low/LoLo 경계선 표시 여부 설정.
선색상 : 선택한 그래프 구성원의 선 색상을 색상 선택 대화상자에서 설정.
선 굵기 : 선택한 그래프 구성원의 선 굵기를 상/하 버튼을 눌러 설정.
점 종류 : 선택한 그래프 구성원의 현재 값 표시 시점의 점 형태를 설정.
없음, 사각형, 원형, 삼각형, 마름모, X 표시, + 표시, * 표시 중에서 선택.
표시값 : 멀티 트랜드에 사용하는 자료 형태를 평균값, 최소값, 최대값, 적산값, 차이값, 순시값 중에서 선택.
표시 옵션 : 멀티 트랜드 모듈 요소 각 화면 인자의 표시여부 설정.
X-좌표설명 : 그래프 아래쪽 설명 표시 여부.
Y-좌표설명 : 그래프 왼쪽/오른쪽 눈금 표시 여부.
태그이름 : 태그이름을 표시여부 설정.
태그 현재값 : 태그 현재 값 표시여부 설정.
태그 자료값 : 선택한 그래프 위치의 태그 자료 값 표시여부.
최소/최대값 : 태그의 최대(ON)/최소(OFF) 값 표시여부.
배경판 표시 : 배경색상에 따른 배경판 표시여부를 설정.
태그 설명 표시 : 태그이름 표시영역 내용을 태그 설명으로 표시여부.
레벨표시 글자수 : 멀티 트랜드의 눈금표시 부분의 최대 글자수를 설정.
점 크기 : 선택한 그래프 구성원의 점 크기(픽셀)를 설정.
점 종류가 없을 일 때는 점 크기는 상관없다.
멀티 트랜드 요소 속성 대화상자의 글자색, 배경색, 채움색, 눈금색, 글꼴, 클래스, 확장기능 탭에서 글자색, 배경색 등을 설정할 수 있다.

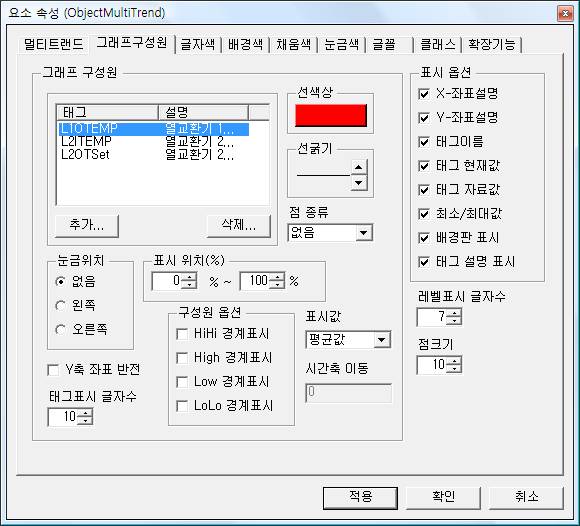

<그림 3> 멀티 트랜드 요소 속성 대화상자 그래프 구성원 탭의 예
