XY 그래프는 특정한 2 개의 쌍으로 된 태그 현재 값이 설정한 시간동안 변화하는 형태를 그래프로 보기 위한 모듈 요소이다.
모듈 편집기의 ‘요소삽입|XY 그래프’(Ctrl + Shift + T 키)을 선택하면 <그림 1>과 같은 XY 그래프 모듈 요소가 편집기에 삽입된다.

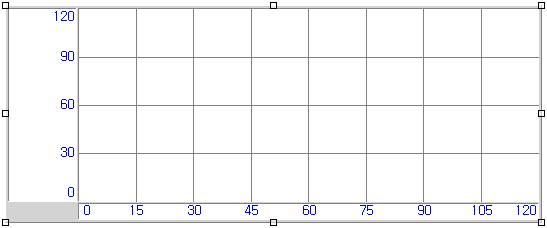

<그림 1> XY 그래프 모듈 요소의 예
<그림 1>과 같은 XY 그래프 모듈 요소의 위치와 크기 등을 설정하고 ‘파일|요소 속성’, 단축메뉴의 ‘요소 속성’ 또는 마우스 왼쪽버튼을 더블클릭하면 <그림 2>와 같은 대화상자가 나타난다.
<그림 2>는 XY 그래프 요소 속성 대화상자의 XY 그래프 탭인데 여기서 다음과 같은 내용을 설정한다.
보기범위 : XY 그래프 모듈 요소에 표시되는 데이터의 개수.
수집간격 : XY 그래프 각 데이터의 자료 수집간격을 밀리 초(mSec) 단위로 설정.
수평, 수직 눈금선 분할 : 수평(가로), 수직(세로) 안내선 표시 개수 설정.

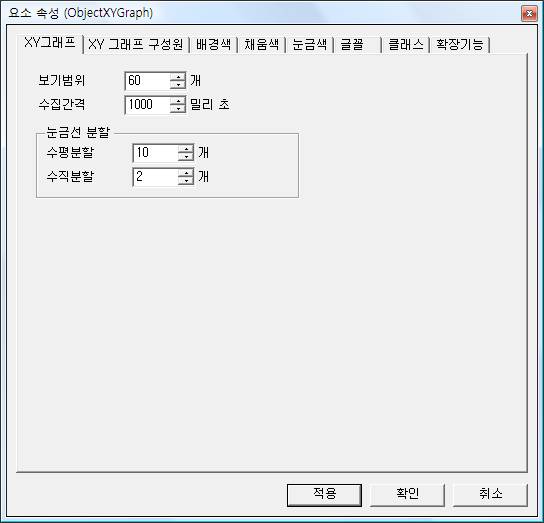

<그림 2> XY 그래프 요소 속성 대화상자 XY 그래프 탭의 예
<그림 3>은 XY 그래프 요소 속성 대화상자의 XY 그래프 구성원 탭인데 여기서 다음과 같은 내용을 설정한다.
그래프 구성원 : XY 그래프 모듈 요소에 표시될 아날로그, 디지털 X 또는 Y 태그를 추가, 삭제.
버튼을 선택하여 아날로그, 디지털
태그를 추가.
버튼을 눌러서 선택한 XY 그래프
구성원을 삭제.
X 눈금위치 : 선택한 그래프 구성원의 X 눈금위치를 없음, 위쪽, 아래쪽 중에서 설정.
표시 위치 X : 선택한 그래프 구성원의 X 표시 위치를 %로 지정. (0% : 제일 왼쪽, 100% : 제일 오른쪽)
X 축 좌표 반전 : X 축 좌표 반전 여부를 설정.
X 축 좌표 반전을 설정하면 왼쪽이 최대(ON) 값, 오른쪽이 최소(OFF) 값이 된다.
Y 눈금위치 : 선택한 그래프 구성원의 Y 눈금위치를 없음, 왼쪽, 오른쪽 중에서 설정.
표시 위치 Y : 선택한 그래프 구성원의 Y 표시 위치를 %로 지정. (0% : 제일 아래쪽, 100% : 제일 위쪽)
Y 축 좌표 반전 : Y 축 좌표 반전 여부를 설정.
Y 축 좌표 반전을 설정하면 위쪽이 최대(ON) 값, 아래쪽이 최소(OFF) 값이 된다.
선색상 : 선택한 그래프 구성원의 선 색상을 색상 선택 대화상자에서 설정.
선 굵기 : 선택한 그래프 구성원의 선 굵기를 상/하 버튼을 눌러 설정.
점 종류 : 선택한 그래프 구성원의 현재 값 표시 시점의 점 형태를 설정.
없음, 사각형, 원형, 삼각형, 마름모, X 표시, + 표시, * 표시 중에서 선택.
표시 옵션 : XY 그래프 모듈 요소 각 화면 인자의 표시여부 설정.
X-좌표설명 : 그래프 아래쪽 설명 표시 여부.
Y-좌표설명 : 그래프 왼쪽/오른쪽 눈금 표시 여부.
배경판 표시 : 배경색상에 따른 배경판 표시여부를 설정.
점 크기 : 선택한 그래프 구성원의 점 크기(픽셀)를 설정.
점 종류가 없을 일 때는 점 크기는 상관없다.
그래프 종류 : 그래프를 보여주는 방식을 설정. 점, 선 중에서 선택. (10.2.2버전부터 지원)
XY 그래프 요소 속성 대화상자의 배경색, 채움색, 눈금색, 글꼴, 클래스, 확장기능 탭에서 배경색, 채움색 등을 설정한다.

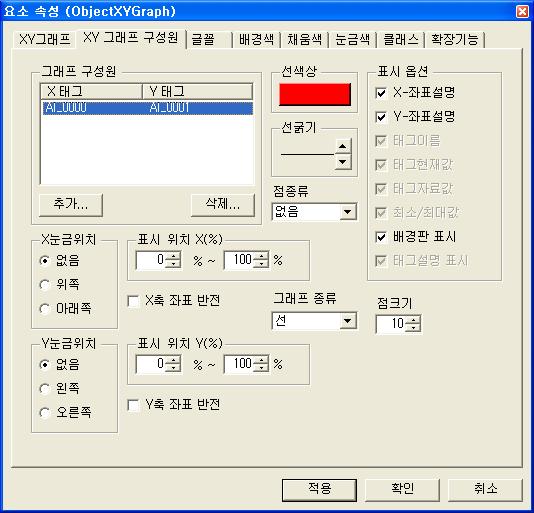

<그림 3> XY 그래프 요소 속성 대화상자 그래프 구성원 탭의 예
