미세자료 윈도우

미세자료 윈도우는 1 ~ 60,000 mSec 간격으로 저장된 아날로그/디지털 태그 자료를 그래프로 보여주는 모듈 요소로 사용하는 자료형식은 MDB(마이크로소프트사의 Access 데이터베이스)이다.

미세자료 윈도우를 위한 자료수집은 ‘환경설정|미세자료 수집’메뉴에서 설정한다.

모듈 편집기의 ‘요소삽입|미세자료 윈도우’(Ctrl + Shift + L 키)을 선택하면 <그림 1>과 같은 미세자료 윈도우 모듈 요소가 편집기에 삽입된다.

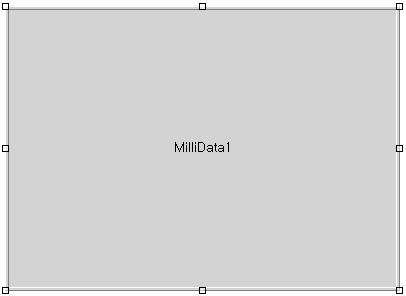

<그림 1> 미세자료 윈도우 모듈 요소의 예

<그림 1>과 같은 미세자료 윈도우 모듈 요소의 위치와 크기 등을 설정하고 ‘파일|요소 속성’, 단축메뉴의 ‘요소 속성’ 또는 마우스 왼쪽버튼을 더블클릭하면 <그림 2>와 같은 대화상자가 나타난다.

<그림 2>는 미세자료 윈도우 요소 속성 대화상자의 미세자료 탭인데 여기서 다음과 같은 내용을 설정한다.

기본 데이터 : ‘환경설정|미세자료 수집’에서 설정한 미세자료 데이터를 선택.

미세자료 수집 : 버튼을 눌러서 미세자료를 수집할 수 있다.

‘환경설정|미세자료 수집’과 동일한 메뉴.

미세자료 윈도우 요소 속성 대화상자의 글꼴, 글자색, 배경색, 클래스, 확장기능 탭에서 글꼴, 글자색 등을 설정할 수 있다.

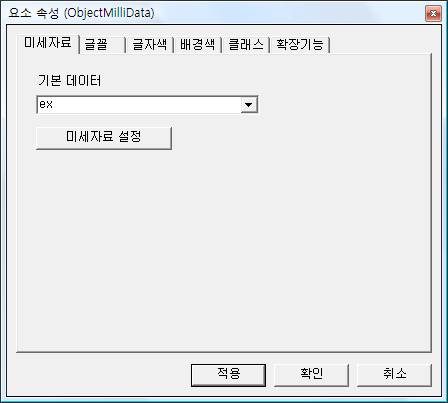

<그림 2> 미세자료 윈도우 요소 속성 대화상자 미세자료 탭의 예

참고) 감시 프로그램의 미세자료 윈도우

관련항목)

태그 선택
