미세자료 트랜드는 1 ~ 60,000 mSec 간격으로 저장된 아날로그/디지털 태그 자료를 그래프로 보여주는 모듈 요소로 사용하는 자료형식은 MDB(마이크로소프트사의 Access 데이터베이스)와 CSV이다.
미세자료는 설정한 파일크기만큼 분할되어 있는데 미세자료 윈도우 요소에서는 개별적으로 한 파일만 볼 수 있는 반면 미세자료 트랜드 요소의 경우 여러 파일을 연결해서 볼 수 있다.
또한 미세자료로 저장한 태그 중 일부의 태그만을 미세자료 트랜드에 표시할 수 있다.
미세자료 트랜드를 위한 자료수집은 ‘환경설정|미세자료 수집’메뉴에서 설정한다.
모듈 편집기의 ‘요소삽입|미세자료 트랜드’를 선택하면 <그림 1>과 같은 미세자료 트랜드 모듈 요소가 편집기에 삽입된다.

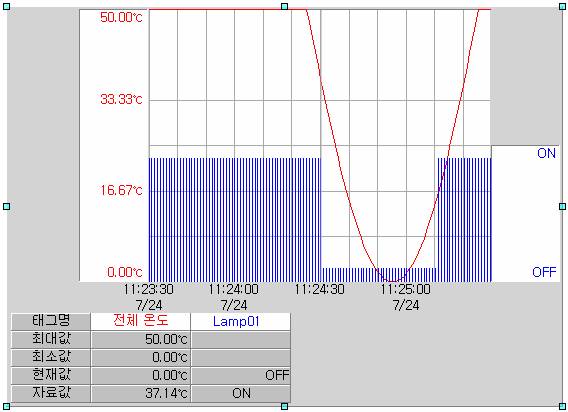

<그림 1> 미세자료 트랜드 모듈 요소의 예
<그림 1>과 같은 미세자료 트랜드 모듈 요소의 위치와 크기 등을 설정하고 ‘파일|요소 속성’, 단축메뉴의 ‘요소 속성’ 또는 마우스 왼쪽버튼을 더블 클릭하면 <그림 2>와 같은 대화상자가 나타난다.
<그림 2>는 미세자료 트랜드 요소 속성 대화상자의 미세자료 트랜드 탭인데 여기서 다음과 같은 내용을 설정한다.
미세자료 : ‘환경설정|미세자료 수집’에서 설정한 미세자료 데이터를 선택.
버튼을 눌러서 미세자료를 수집할 수 있다.
보기범위 : 미세자료 트랜드 모듈 요소에 표시되는 데이터의 개수.
레벨 기본 공간 : Y축의 레벨 표시 기본 공간을 설정
수평, 수직 눈금선 분할 : 수평(가로), 수직(세로) 안내선 표시 개수 설정.
데이터 주기 : 트랜트 화면에 사용할 자료 종류를 밀리초, 초, 분, 시, 일, 월, 년 중에서 선택.
자동 업데이트 : 미세자료 데이터를 자동으로 다시 읽을 것인지를 설정.(Auto Update 영역을 체크하여 설정)

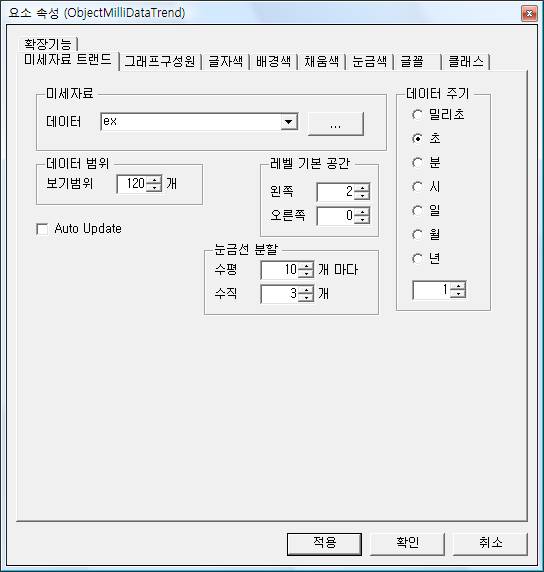

<그림 2> 미세자료 트랜드 요소 속성 대화상자 미세자료 트랜드 탭의 예
<그림 3>은 미세자료 트랜드 요소 속성 대화상자의 그래프 구성원 탭인데 여기서 다음과 같은 내용을 설정한다.
그래프 구성원 : 미세자료 트랜드 모듈 요소에 표시될 아날로그, 디지털 태그를 추가, 삭제.
버튼을 선택하여 아날로그, 디지털
태그를 추가.
버튼을 눌러서 선택한 그래프 구성원을 삭제.
눈금위치 : 선택한 그래프 구성원의 눈금위치를 없음, 왼쪽, 오른쪽 중에서 설정.
표시 위치 : 선택한 그래프 구성원의 표시 위치를 %로 지정. (0% : 제일 아래쪽, 100% : 제일 위쪽)
Y 축 좌표 반전 : Y 축 좌표 반전 여부를 설정.
Y 축 좌표 반전을 설정하면 위쪽이 최소(OFF) 값, 아래쪽이 최대(ON) 값이 된다.
태그표시 글자수 : 미세자료 트랜드 아래쪽의 태그명, 최대값, 최소값 등을 표시하는 글자수.
구성원 옵션 : 선택한 그래프 구성원에 대한 HiHi/High/Low/LoLo 경계선 표시 여부 설정.
선색상 : 선택한 그래프 구성원의 선 색상을 색상 선택 대화상자에서 설정.
선 굵기 : 선택한 그래프 구성원의 선 굵기를 상/하 버튼을 눌러 설정.
점 종류 : 선택한 그래프 구성원의 현재 값 표시 시점의 점 형태를 설정.
없음, 사각형, 원형, 삼각형, 마름모, X 표시, + 표시, * 표시 중에서 선택.
그래프 종류 : 그래프 표시 형태를 설정한다. 선과 막대 모양 중에서 선택할 수 있다.
표시 옵션 : 미세자료 트랜드 모듈 요소 각 화면 인자의 표시여부 설정.
X-좌표설명 : 그래프 아래쪽 설명 표시 여부.
Y-좌표설명 : 그래프 왼쪽/오른쪽 눈금 표시 여부.
태그 이름 : 태그이름을 표시여부 설정.
태그 현재값 : 태그 현재 값 표시여부 설정.
태그 자료값 : 선택한 그래프 위치의 태그 자료 값 표시여부.
최소/최대값 : 태그의 최대(ON)/최소(OFF) 값 표시여부.
배경판 표시 : 배경색상에 따른 배경판 표시여부를 설정.
태그 설명 표시 : 태그이름 표시영역 내용을 태그 설명으로 표시여부.
레벨표시 글자수 : 미세자료 트랜드의 눈금표시 부분의 최대 글자수를 설정.
점 크기 : 선택한 그래프 구성원의 점 크기(픽셀)를 설정.
점 종류가 없을 일 때는 점 크기는 상관없다.
멤버 설명 : 표시 옵션의 태그 이름 선택 시 태그 설명이 표시 되는데 태그 설명이 아닌 다른 내용을 표시하고자 할 경우 입력한다.
미세자료 트랜드 요소 속성 대화상자의 글자색, 배경색, 채움색, 눈금색, 글꼴, 클래스, 확장기능 탭에서 글자색, 배경색 등을 설정할 수 있다.

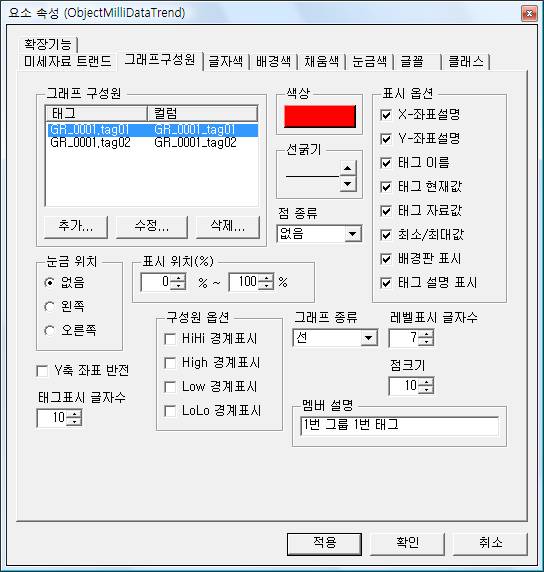

<그림 3> 미세자료 트랜드 요소 속성 대화상자 그래프 구성원 탭의 예
