멀티 그래프 그래픽 요소
멀티 그래프는 아날로그, 디지털 현재 값을 지정한 밀리 초 동안 변화하는 모습을 <그림 1>과 같은 그래프로 보여주는 그래픽 요소이다.

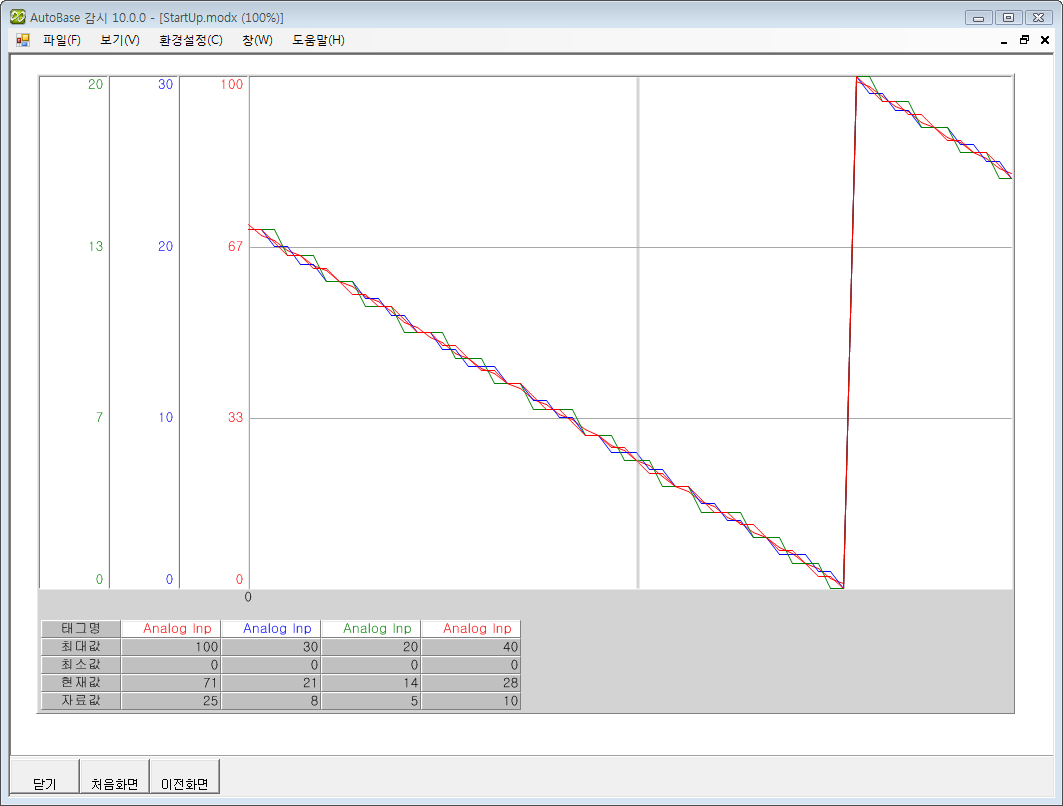

<그림 1> 멀티 그래프 그래픽 요소의 예
<그림 1>의 멀티 그래프 그래픽 요소의 태그속성 표시부에서 마우스 왼쪽버튼을 누르면 설정한 태그를 멀티 그래프 화면에 표시 또는 표시안함으로 설정할 수 있다.
또한 멀티 그래프 자료 표시부에서 마우스 왼쪽버튼을 누르면 선택한 시점의 값을 볼 수 있고 마우스 왼쪽버튼을 누른 후 마우스를 이동하여 놓으면 이동한 영역내의 최대, 최소, 평균값 등을 볼 수 있다.
멀티 그래프 그래픽 요소에서 마우스 오른쪽버튼을 누르면 그래픽 보기의 단축메뉴가 나타난다.
멀티 그래프의 아날로그/디지털 태그, 선 색상, 선 굵기, 표시 값, 시간범위, 글꼴, 색상, 그래프 이름, 보기 범위, 수집간격 등은 스튜디오(멀티 그래프 설정)에서 설정한다.
멀티 그래프 그래픽 요소는 다음과 같은 스크립트로도 설정할 수 있다.
@MultiGraphAddTag : 하나의 태그를 그래픽 요소에 추가.
@MultiGraphClear : 등록된 모든 태그를 삭제.
@MultiGraphGetCursorData : 현재 선택된 그래프 위치 값을 얻는다.
@MultiGraphGetDataSize : 현재 설정된 그래프 표시 개수를 얻는다.
@MultiGraphSetBackColor : 배경색상을 변경한다.
@MultiGraphSetBasicLevel : 기준태그를 설정한다.
@MultiGraphSetDataSize: 그래프 표시 개수를( 2 ~ 36000 ) 설정한다.
