디지털 원은 디지털 입력 태그 ON/OFF 상태에 따라 원을 보여주는 모듈 요소이다.
모듈 편집기의 ‘요소삽입|디지털|디지털 원’(Ctrl + Shift + D7 키)을 선택하면 태그 선택 대화상자가 나타나는데 여기서 디지털 입력 태그를 선택하면 <그림 1>과 같은 디지털 원 모듈 요소가 편집기에 삽입된다.
<그림 1> 디지털 원 모듈 요소의 예
<그림 1>과 같은 디지털 원 모듈 요소의 위치와 크기 등을 설정하고 ‘파일|요소 속성’, 단축메뉴의 ‘요소 속성’ 또는 마우스 왼쪽버튼을 더블클릭하면 <그림 2>와 같은 대화상자가 나타난다.
<그림 2>의 On 색상, Off 색상 버튼을 누르면 색상 선택 대화상자가 나타나는데 여기서 On/Off 일 때의 색상을 선택하여 디지털 원 모듈 요소의 색상을 설정한다.
또한 <그림 2>와 같은 요소 속성 대화상자의 태그, 마우스 응답, 출력상자, 클래스, 확장기능 탭에서 사용될 태그, 마우스 응답방법 등을 설정할 수 있다.

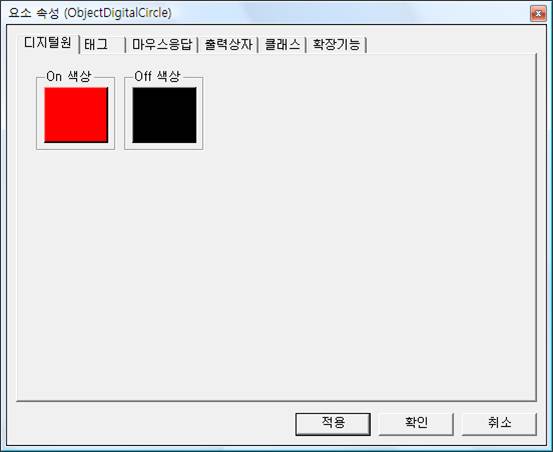

<그림 3> 디지털 원 요소 속성 대화상자의 예
