요소 속성 대화상자의 마우스 응답 탭을 선택하면 <그림 1>, <그림 2>와 같은 대화상자가 표시된다.
마우스 응답은 감시 프로그램에서 태그 관련 모듈 요소를 마우스 왼쪽버튼을 눌렀을 때 마우스 응답화면(메뉴)을 설정하는 것이다.
<그림 1>, <그림 2>의 마우스 응답 설정영역에서 마우스 응답 종류를 다음과 같은 종류 중에서 설정한다.
마우스에 자동 응답 : 감시 프로그램에서 기본으로 설정한 화면(메뉴)으로 이동한다.
아날로그 관련 : 아날로그 상세 감시화면으로 이동.
디지털 관련 : 디지털 입력 출력 메뉴로 이동.
마우스에 응답 없음 : 마우스 왼쪽버튼을 눌러도 응답하지 않는다.
상세 화면으로 이동 : 아날로그/디지털 상세감시 화면으로 이동.
트랜드 화면으로 이동 : 아날로그/디지털 트랜드 감시화면으로 이동.
자료 화면으로 이동 : 아날로그/디지털 자료보기 화면으로 이동.
태그 리스트 화면으로 이동 : 아날로그/디지털 태그 보기 화면으로 이동.
출력 화면으로 이동 : 아날로그/디지털 출력 메뉴로 이동.
파일 스크립트 실행 : 오른쪽 ‘파일 스크립트 에디터’에 설정한 스크립트를 실행.
스크립트 편집기에서 작성한 스크립트 파일명 또는 새로 작성할 스크립트 명을 입력.
스크립트
이름을 입력한 후 버튼을 눌러 스크립트 편집기를 실행.
내장 스크립트 실행 : 오른쪽 ‘내장 스크립트’ 영역에 작성된 스크립트를 실행.
버튼을 누르면 나타나는 스크립트 편집기에서
스크립트를 작성한다.

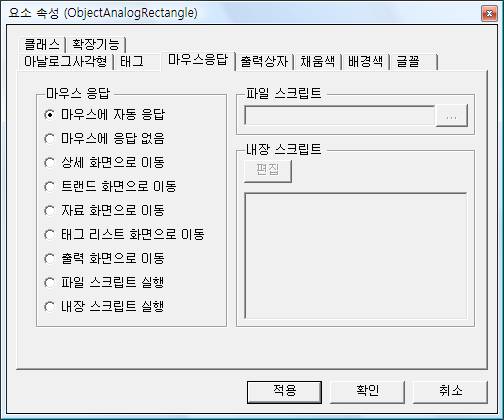

<그림 1> 요소 속성 대화상자 마우스 응답 탭의 예(아날로그 태그관련)

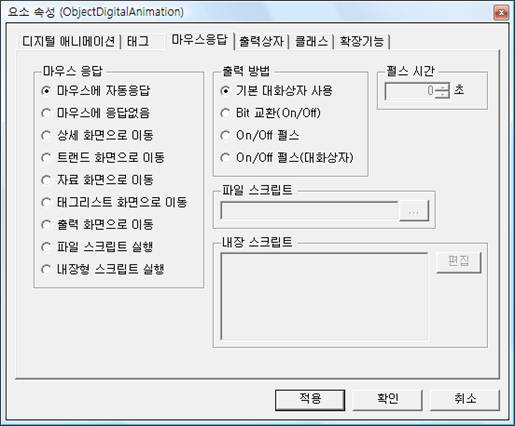

<그림 2> 요소 속성 대화상자 마우스 응답 탭의 예(디지털 태그관련)
<그림 2>는 디지털 태그관련 모듈요소의 마우스 응답 탭인데 여기서 출력 방법을 기본 대화상자 사용, Bit 교환(On/Off), On/Off 펄스, On/Off 펄스(대화상자) 중에서 선택한다.
만약 출력 방법을 On/Off 펄스, On/Off 펄스(대화상자)로 설정할 경우에는 펄스 시간을 초단위로 지정한다.
