아날로그 글자는 아날로그 입력 태그 현재(적산) 값을 보여주는 모듈 요소이다.
모듈 편집기의 ‘요소삽입|아날로그|아날로그 글자’(Ctrl + Shift + B 키)을 선택하면 태그 선택 대화상자가 나타나는데 여기서 아날로그 입력 태그를 선택하면 <그림 1>과 같은 아날로그 글자 모듈 요소가 편집기에 삽입된다.
<그림 1> 아날로그 글자 모듈 요소의 예
<그림 1>과 같은 아날로그 글자 모듈 요소의 위치와 크기 등을 설정하고 ‘파일|요소 속성’, 단축메뉴의 ‘요소 속성’ 또는 마우스 왼쪽버튼을 더블클릭하면 <그림 2>와 같은 대화상자가 나타난다.
<그림 2>의 배경+글자 외곽선, 표시 값을 다음과 같이 설정한다.
배경+글자 외곽선 : 배경만 사용, 배경 + 볼록 사각형, 배경+오목 사각형, 사용안함 중에서 선택.
표시 값 : 표시될 아날로그 태그 값을 현재치, 적산치 중에서 설정.
표시형식 : 아날로그 값이 표시될 형식을 설정 (소수점 자리수 등)
예1) 빈칸 – 아날로그 입력 태그에서 설정된 기본 표시형식을 사용
예2) {0} = 자동 모드
예3) {0:#,##0} = 천단위 구분
예4) {0:C} = 천 단위가 구분되는 각 나라의 통화값으로 표시 ( \123,456 $1,234 등)
예5) {0:F02} = 소수점 이하 2자리로 표시 ( 123.12 )
예6) {0:E03} = 소수점 이하 3자리의 지수형식 표시 ( 1.234E-003 )
예7) {0:F02}개 = 소수점 이하 2자리와 함께 개를 붙여서 표시 ( 123.12개 )
아날로그 글자 요소 속성 대화상자의 태그, 마우스 응답, 출력상자, 글자색, 배경색, 글꼴, 클래스, 확장기능 탭에서 사용될 태그, 마우스 응답방법 등을 설정할 수 있다.

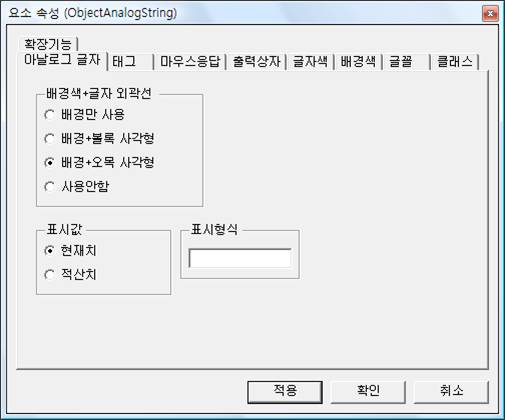

<그림 2> 아날로그 글자 요소 속성 대화상자의 예
참고) 감시 프로그램의 아날로그 글자
