아날로그 사각형은 아날로그 입력 태그 현재 값에 따라 사각형의 높이(넓이) 값이 변화하는 모듈 요소이다.
모듈 편집기의 ‘요소삽입|아날로그|아날로그 사각형’(Ctrl + Shift + A 키)을 선택하면 태그 선택 대화상자가 나타나는데 여기서 아날로그 입력 태그를 선택하면 <그림 1>과 같은 아날로그 사각형 모듈 요소가 편집기에 삽입된다.
<그림 1> 아날로그 사각형 모듈 요소의 예
<그림 1>과 같은 아날로그 사각형 모듈 요소의 위치와 크기 등을 설정하고 ‘파일|요소 속성’, 단축메뉴의 ‘요소 속성’ 또는 마우스 왼쪽버튼을 더블클릭하면 <그림 2>와 같은 대화상자가 나타난다.
<그림 2>의 눈금표시, 막대 진행방향, 새 범위 등을 다음과 같이 설정한다.
눈금표시 : 눈금표시 위치를 사용안함, 왼쪽/위, 오른쪽/아래 중에서 선택하고 큰/작은 눈금의 개수, 색상 및 눈금의 크기(픽셀) 설정.
막대 진행방향 : 아래->위, 위->아래, 왼쪽->오른쪽, 오른쪽->왼쪽 중에서 설정.
<그림 3>은 막대 진행방향이 아래에서 위 일 경우의 표시 원리이다.
새 범위 : 설정한 아날로그 태그의 Full/Base(최대/최소) 가 아닌 범위를 설정.
숫자 표시 : 눈금표시 옆(또는 위)쪽에 기준 값 숫자를 입력.
단 숫자는 눈금표시를 사용할 때에만 표시된다.
아날로그 사각형 요소 속성 대화상자의 태그, 마우스 응답, 출력상자, 채움색, 배경색, 글꼴, 클래스, 확장기능 탭에서 사용될 태그, 마우스 응답방법 등을 설정할 수 있다.
<그림 2> 아날로그 사각형 요소 속성 대화상자의 예

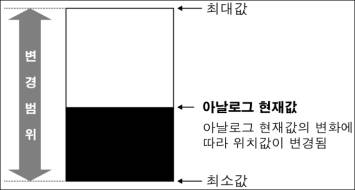

<그림 3> 아날로그 사각형 모듈 요소가 감시 프로그램에서 표시되는 원리( 막대 진행방향이 아래에서 위 일 경우 )
