아날로그 메타는 아날로그 입력 태그 현재 값에 따라 아날로그 메타기 형식으로 보여주는 모듈 요소이다.
모듈 편집기의 ‘요소삽입|아날로그|아날로그 메타’(Ctrl + Shift + C 키)을 선택하면 태그 선택 대화상자가 나타나는데 여기서 아날로그 입력 태그를 선택하면 <그림 1>과 같은 아날로그 메타 모듈 요소가 편집기에 삽입된다.
<그림 1> 아날로그 메타 모듈 요소의 예
<그림 1>과 같은 아날로그 메타 모듈 요소의 위치와 크기 등을 설정하고 ‘파일|요소 속성’, 단축메뉴의 ‘요소 속성’ 또는 마우스 왼쪽버튼을 더블클릭하면 <그림 2>와 같은 대화상자가 나타난다.
<그림 1>의 가운데 부분에는 설정한 아날로그 입력태그의 단위를 표시한다.
<그림 2>와 같은 아날로그 메타 탭에는 설정할 내용이 없고 태그, 마우스 응답, 출력상자, 글자색, 배경색, 채움색, 선색상, 눈금색, 글꼴, 클래스, 확장기능 탭에서 사용될 태그, 마우스 응답방법 등을 설정할 수 있다.
<그림 3>은 아날로그 메타 요소가 그래픽 화면에 표시되는 원리에 대한 그림이다.

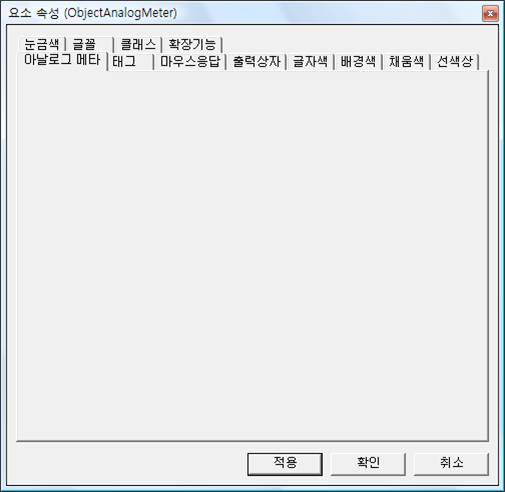

<그림 2> 아날로그 메타 요소 속성 대화상자의 예

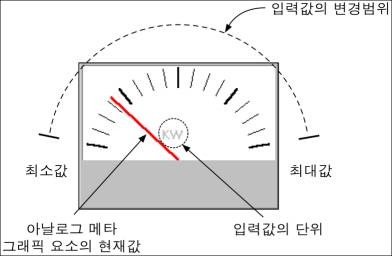

<그림 3> 아날로그 메타 요소가 그래픽 화면에 표시되는 원리
참고) 감시 프로그램의 아날로그 메타
관련항목)
