미세자료 보기
스튜디오에서 설정한 미세자료 내용에 따라 저장된 아날로그/디지털 태그 값을 그래프 형태로 보는 것이 미세자료 보기이다.
미세자료의 자료형식은 MDB이고 미세자료의 저장은 감시 프로그램 내부 엔진이 수행한다.
감시 프로그램의 ‘보기|미세자료 보기’를 선택하면 <그림 1>과 같은 화면이 나타난다.

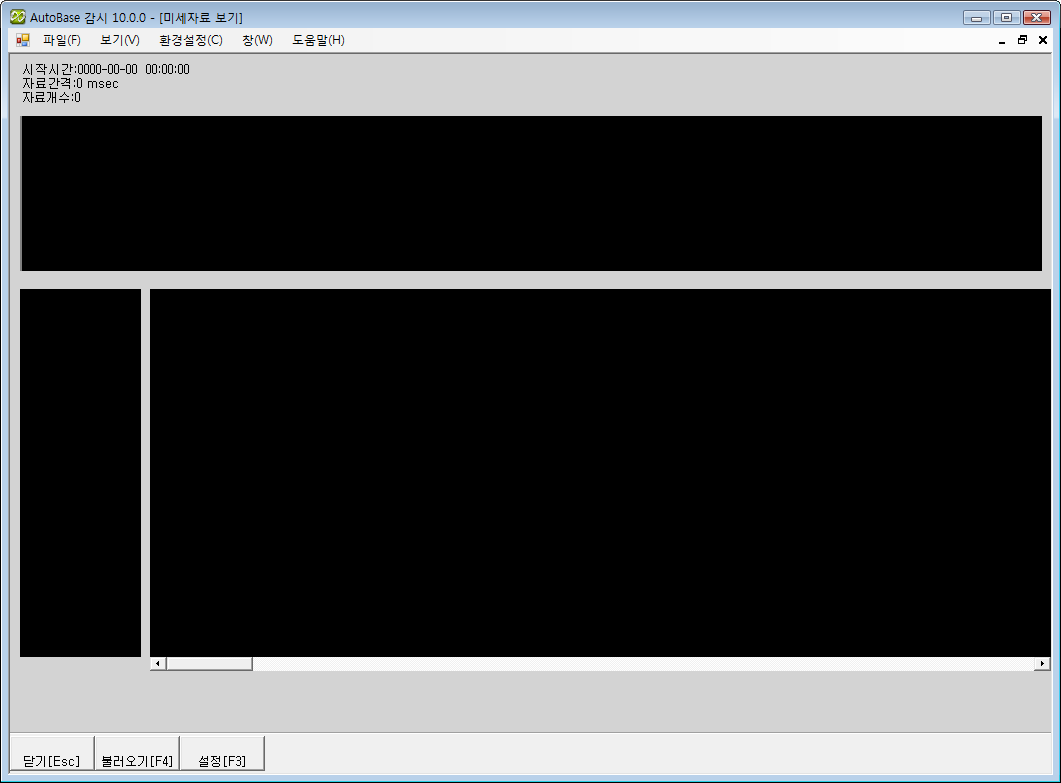

<그림 1> 미세자료 보기 초기화면
<그림 1>의
버튼을 선택하면 <그림 2>와 같은 대화상자가 나타난다.
<그림 2> 미세자료 불러오기 대화상자의 예
<그림 2>의 위쪽 창에서 미세자료 종류를 선택하면 아래쪽에 저장된 자료들이 나타난다.
<그림 2>에서 미세자료 종류와 불러올 자료종류를 선택하면 <그림 3>의 예와 같이 미세자료 보기 화면이 표시된다.

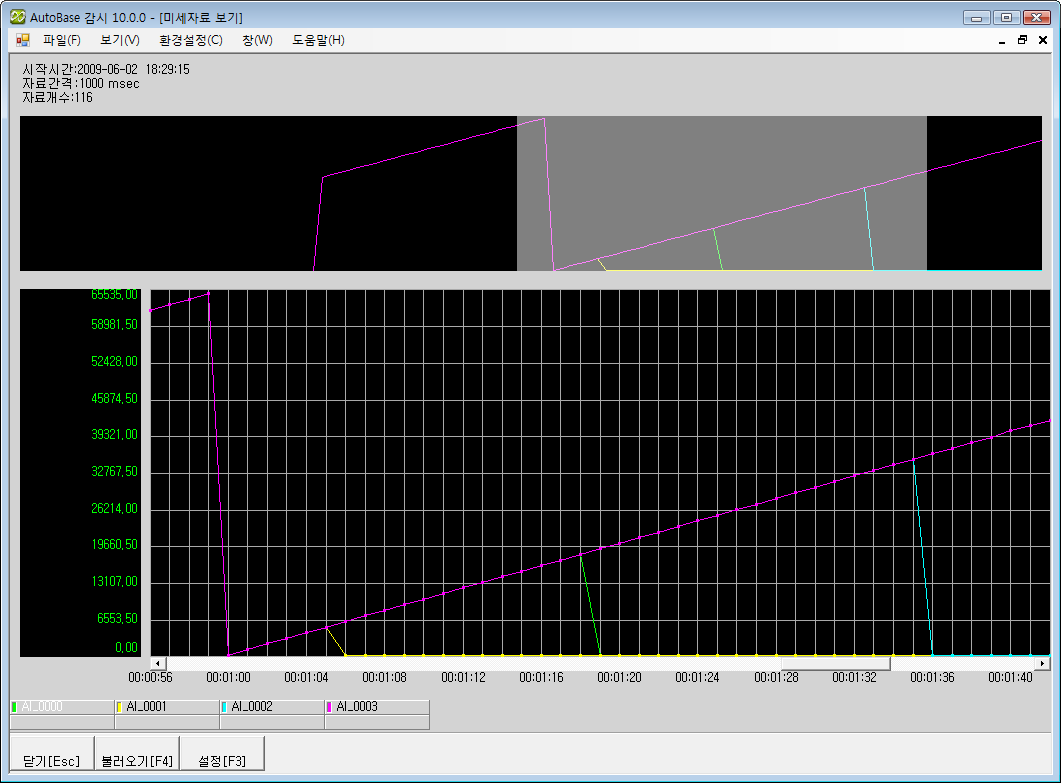

<그림 3> 미세자료 보기 화면의 예
<그림 3>의 미세자료 윈도우 위쪽 창은 수집된 모든 데이터를 보여주고 아래쪽 창은 위쪽 창에서 선택한 영역의 자료 값을 보여준다.
아래쪽에 표시할 영역은 위쪽 창에서 마우스 왼쪽 버튼을 누르고 이동하여 선택한다.
미세자료의 자료수집 태그, 수집간격, 수집조건, 표시글꼴, 표시색상 등은 스튜디오(미세자료 수집 설정)에서 설정한다.
미세자료 보기 화면의
버튼을 선택하면 <그림 4>와 같은 설정 대화상자가 나타난다.
<그림 4> 미세자료 보기 설정 대화상자의 예
<그림 4>의 설정 대화상자에서 미세자료 그래프에 표시할 시간 표시(저장 시간, 실제 시간) 및 배경 색상(검정, 흰색) 등을 설정할 수 있다.
또한 미세자료 보기 화면의
버튼을 선택하면 미세자료 보기 화면을
닫을 수 있다.
미세자료는 그래픽 화면에 미세자료 윈도우를 이용하여 표시할 수 있는데 다음의 스크립트로 표시자료의 선택과 시간 축 표시방법 등을 설정할 수 있다.
@MilliDataSetFile : 입력된 자료파일로 미세자료 윈도우의 자료내용을 바꾼다.
@MilliDataSetTimeType : 미세자료의 시간 축을 시작시간 또는 실제시간 중에서 선택한다. ( 0 = 시작시간 사용, 1=실제시간 사용 )
참고) 미세자료 보기는 그래픽 화면의 ‘미세자료 윈도우’와 동일한 그래프 내용이 표시된다.
