미세자료 윈도우 그래픽 요소
미세자료 윈도우는 1 ~ 60,000 mSec 간격으로 저장된 아날로그/디지털 태그 자료를 <그림 1>과 같이 보여주는 그래픽요소이다.
미세자료 윈도우에서 사용하는 자료형식은 MDB이고 미세자료의 저장은 감시 프로그램 내부 엔진이 수행한다.

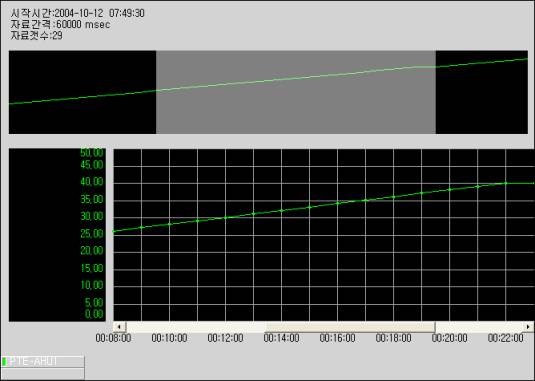

<그림 1> 미세자료 윈도우 그래픽 요소의 예
미세자료 윈도우의 위쪽 창은 수집된 모든 데이터를 보여주고 아래쪽 창은 위쪽 창에서 선택한 영역의 자료 값을 보여준다.
아래쪽에 표시할 영역은 위쪽 창에서 마우스 왼쪽 버튼을 누르고 이동하여 선택한다.
미세자료 윈도우의 자료수집 태그, 수집간격, 수집조건, 표시글꼴, 표시색상 등은 스튜디오(미세자료 수집 설정, 미세자료 윈도우 설정)에서 설정한다.
미세자료 윈도우의 표시자료의 선택과 시간 축 표시방법 등은 다음과 같은 스크립트로 설정할 수 있다.
@MilliDataSetFile : 입력된 자료파일로 미세자료 윈도우의 자료내용을 바꾼다.
@MilliDataSetTimeType : 미세자료의 시간 축을 시작시간 또는 실제시간 중에서 선택한다. ( 0 = 시작시간 사용, 1=실제시간 사용 )
참고) 미세자료 윈도우 그래픽 요소는 ‘보기|미세자료 보기’에 표시되는 미세자료 윈도우와 동일한 내용이다.
