XY 그래프 그래픽 요소
XY 그래프는 특정한 2 개의 쌍으로 된 태그 현재 값이 설정한 시간동안 변화하는 형태를 관찰하기 위한 그래프로 <그림 1>과 같은 형태로 표시된다.

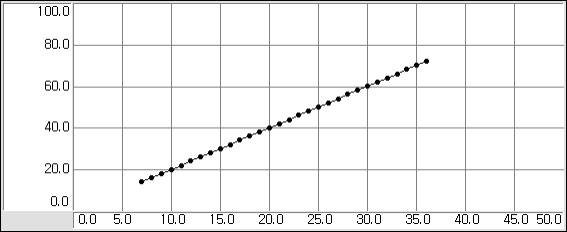

<그림 1> XY 그래프 그래픽 요소의 예
XY 그래프 그래픽 요소에서 마우스 왼쪽버튼을 누르면 특별한 응답이 없고 마우스 오른쪽버튼을 누르면 그래픽 보기의 단축메뉴가 나타난다.
XY 그래프의 보기 개수는 1 ~ 10,000 이고 데이터 수집간격은 1 ~ 60,000 mSec 이며 보기 개수, 수집간격, 그래프 구성원, 색상, 글꼴 등은 스튜디오(XY 그래프 그래픽 요소의 편집)에서 설정한다.
XY 그래프는 다음과 같은 스크립트 함수로도 설정할 수 있다.
@XYGraphClear : 설정한 XY 그래프를 초기화 한다.
@XYGraphRun : 설정된 XY 그래프의 진행을 시작한다.
@XYGraphSetData : 그래프 내용을 주어진 데이터베이스의 레코드 값으로 바꾼다.
@XYGraphStop : 설정된 XY 그래프의 진행을 중지한다.
