그래픽 모듈에 관련된 스크립트의 편집

그래픽 모듈에 관련된 스크립트는 감시 프로그램에서 특정한 그래픽 모듈 시작, 실행, 종료 등의 상태 일 때 실행되는 스크립트이다.

스튜디오가 모듈 편집기 상태 일 때 ‘기타’ 글자메뉴를 선택하면 <그림 1>과 같은 메뉴가 나타난다.

<그림 1> 모듈 편집기의 ‘기타’ 글자메뉴에서 스크립트 관련 메뉴

<그림 1>과 같은 그래픽 모듈에 관련된 스크립트는 <표 1>과 같은 종류와 내용으로 구성된다.

<표 1> 그래픽 모듈에 관련된 스크립트 종류와 내용

<그림 1>과 같은 그래픽 모듈에 관련된 스크립트를 선택하면 <그림 2>와 같은 스크립트 편집기가 실행되는데 편집기의 사용법과 스크립트 작성법으로 스크립트를 작성한다.

<그림 1>의 모듈 시작/종료 시 스크립트는 그래픽 감시화면에서 현재의 그래픽 모듈이 열리거나 닫힐 때 실행(한 번)되는 스크립트이고 모듈 실행 시 스크립트는 그래픽 모듈을 감시하고 있는 동안 실행되는 스크립트이다.

또한 모듈 활성화/비 활성화 시 스크립트는 현재의 그래픽 모듈이 활성화 되거나 비 활성화 될 때(한 번) 실행되는 스크립트이다.

여기서 활성화는 윈도우의 포커스(마우스 선택 상태)가 있을 때이고 포커스가 없을 경우는 비 활성화 상태이다.

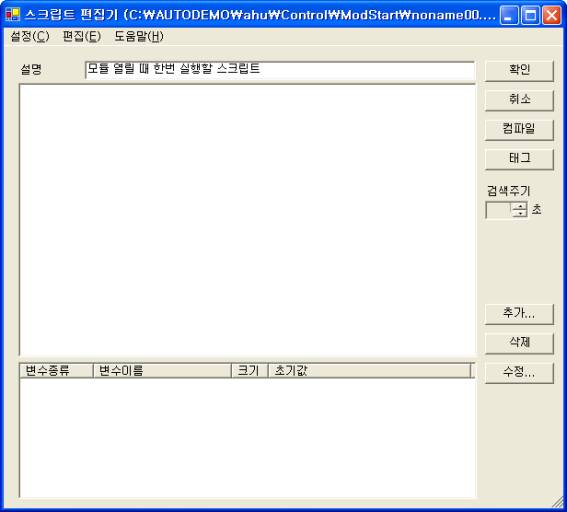

<그림 2> 모듈 시작 시 스크립트 편집기의 예
