또는
아이콘을 선택하여 다각형 또는 채운
다각형을 그릴 수 있다.
다각형은 그래픽 감시화면에 다각형을 표시하는 모듈 요소이다.
모듈 편집기 그리기 도구상자의 또는 아이콘을 선택하여 다각형 또는 채운
다각형을 그릴 수 있다.
다각형 또는 채운 다각형 아이콘을 선택한 후 마우스 왼쪽버튼을 누르면 직선이 나타난다.
직선의 크기를 조절한 후 마우스 왼쪽버튼을 누르면 직선이 그려진다.
이렇게 여러 개의 직선을 연결하여 그린 후 마지막 직선 위치에서 마우스 왼쪽버튼을 더블클릭하면 <그림 1>의 예와 같은 다각형이 편집기 화면에 그려진다.
<그림 1> 다각형 모듈 요소의 예
<그림 1>과 같은 다각형 모듈 요소의 위치와 크기 등을 설정하고 ‘파일|요소 속성’, 단축메뉴의 ‘요소 속성’ 또는 마우스 왼쪽버튼을 더블클릭하면 <그림 2>와 같은 대화상자가 나타난다.
<그림 2>는 다각형 요소 속성 대화상자의 채움색 탭인데 여기서 다각형의 채움색 사용여부와 채움 색상을 설정한다.
또한 다각형 요소 속성 대화상자의 선색상, 클래스, 확장기능 탭에서 다각형의 선색상, 클래스 등을 설정할 수 있다.

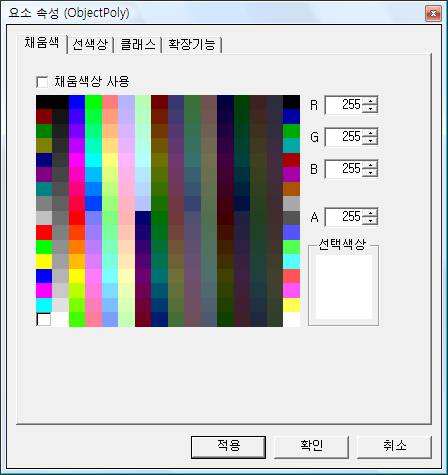

<그림 2> 다각형 요소 속성 대화상자 채움색 탭의 예
다각형의 채움 색상 사용여부에 따라 다각형 또는 채움 다각형이 결정된다.
다각형은 그리기 도구상자의 점 이동을 선택하여 점을 이동하거나 속성을 변경할 수 있다.
<그림 3>은 설정에 따른 다각형 모듈요소의 예이다.

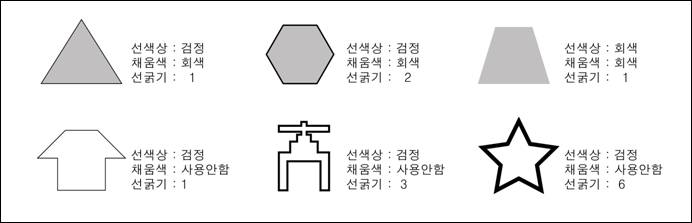

<그림 3> 설정에 따른 다각형 모듈요소의 예
참고) 감시 프로그램의 다각형
관련항목)
