직선

직선은 그래픽 감시화면에 직선을 표시하는 모듈 요소이다.

모듈 편집기의 ‘요소삽입|직선’(Ctrl + Shift + F3 키)을 선택하면 <그림 1>과 같은 직선이 편집기 화면에 삽입된다.

또한 그리기 도구상자의 아이콘을 선택하여 직선을 그릴 수 있다.

<그림 1> 직선 모듈 요소의 예

<그림 1>과 같은 직선 모듈 요소의 위치와 크기 등을 설정하고 ‘파일|요소 속성’, 단축메뉴의 ‘요소 속성’ 또는 마우스 왼쪽버튼을 더블클릭하면 <그림 2>와 같은 대화상자가 나타난다.

<그림 2>는 직선 요소 속성 대화상자의 선색상 탭인데 여기서 직선의 선 색상 및 선 굵기를 설정한다.

또한 직선 요소 속성 대화상자의 클래스, 확장기능 탭에서 직선의 클래스와 확장기능을 설정할 수 있다.

<그림 3>은 설정에 따른 직선 모듈요소의 예이다.

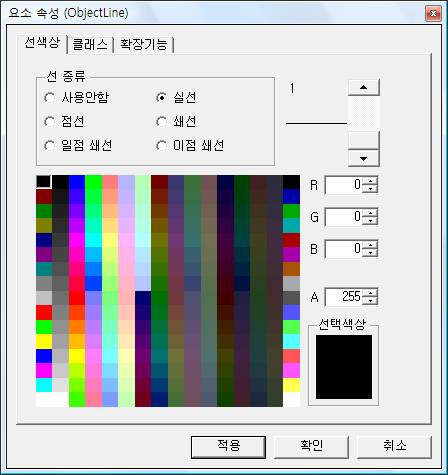

<그림 2> 직선 요소 속성 대화상자 선색상 탭의 예

6-97

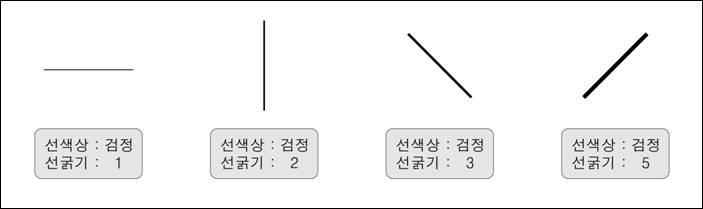

<그림 3> 설정에 따른 직선 모듈요소의 예

참고) 감시 프로그램의 직선

관련항목)

그리기 도구상자
