아이콘을 선택하여 곡선을 그릴 수
있다.
곡선은 그래픽 감시화면에 곡선을 표시하는 모듈 요소이다.
모듈 편집기 그리기 도구상자의 아이콘을 선택하여 곡선을 그릴 수
있다.
곡선 아이콘을 선택한 후 마우스 왼쪽버튼을 누르면 직선이 나타난다.
직선의 크기를 조절한 후 마우스 왼쪽버튼을 누르면 직선이 그려진다.
이렇게 여러 개의 직선을 연결하여 그린 후 마지막 직선 위치에서 마우스 왼쪽버튼을 더블클릭하면 <그림 1>의 예와 같은 곡선이 편집기 화면에 그려진다.
<그림 1> 곡선 모듈 요소의 예
<그림 1>과 같은 곡선 모듈 요소의 위치와 크기 등을 설정하고 ‘파일|요소 속성’, 단축메뉴의 ‘요소 속성’ 또는 마우스 왼쪽버튼을 더블클릭하면 <그림 2>와 같은 대화상자가 나타난다.
<그림 2>는 곡선 요소 속성 대화상자의 채움색 탭인데 여기서 곡선의 채움 색상 여부와 채움 색상을 설정한다.
또한 곡선 요소 속성 대화상자의 선색상, 클래스, 확장기능 탭에서 곡선의 선색상, 클래스 등을 설정할 수 있다.

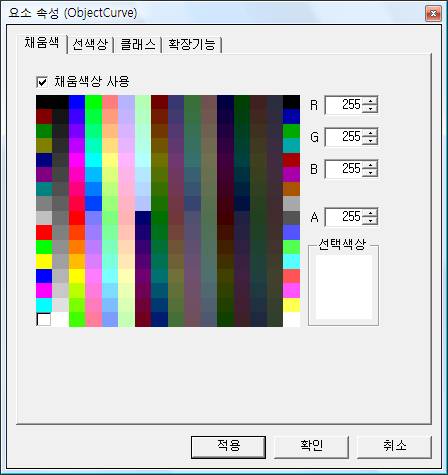

<그림 2> 곡선 요소 속성 대화상자 채움색 탭의 예
곡선의 채움 색상 사용여부에 따라 곡선 또는 채움 곡선으로 설정할 수 있다.
단 닫혀지지(폐곡선) 않은 곡선은 채움 곡선을 사용할 수 없다.
만약 곡선이 닫혀지지 않았다면 그리기 도구상자의 점 이동 메뉴를 선택하여 닫을 수 있다.
곡선은 그리기 도구상자의 점 이동을 선택하여 점을 이동하거나 속성을 변경할 수 있다.
참고) 감시 프로그램의 곡선
관련항목)
