원

원은 그래픽 감시화면에 원을 표시하는 모듈 요소이다.

모듈 편집기의 ‘요소삽입|원’(Ctrl + Shift + F2 키)을 선택하면 <그림 1>과 같은 원이 편집기 화면에 삽입된다.

또한 그리기 도구상자의  또는  아이콘을 선택하여 원을 그릴 수 있다.

<그림 1> 원 모듈 요소의 예

<그림 1>과 같은 원 모듈 요소의 위치와 크기 등을 설정하고 ‘파일|요소 속성’, 단축메뉴의 ‘요소 속성’ 또는 마우스 왼쪽버튼을 더블클릭하면 <그림 2>와 같은 대화상자가 나타난다.

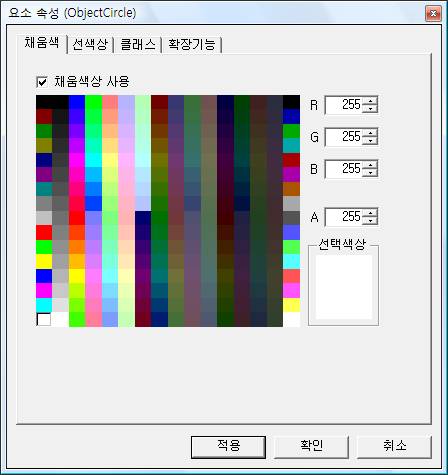

<그림 2>는 원 요소 속성 대화상자의 채움색 탭인데 여기서 원의 채움색상 사용여부와 채움색을 설정한다.

또한 원 요소 속성 대화상자의 선색상, 클래스, 확장기능 탭에서 원의 선색상, 클래스 등을 설정할 수 있다.

<그림 2> 원 요소 속성 대화상자 채움색 탭의 예

원의 채움색상 사용여부에 따라 원 또는 채움 원이 결정된다.

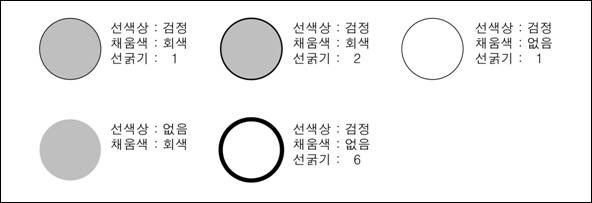

<그림 3>은 설정에 다른 원 모듈요소의 예이다.

<그림 3> 설정에 다른 원 모듈요소의 예

참고) 감시 프로그램의 원
