디지털 출력 버튼은 감시 프로그램 그래픽 보기에서 설정한 버튼을 눌러 지정한 디지털 출력 또는 디지털 출력 그룹 태그를 제어하기 위한 모듈 요소이다.
모듈 편집기의 ‘요소삽입|버튼|디지털 출력 버튼’ (Ctrl + Shift + D4 키)을 선택하면 <그림 1>과 같은 버튼이 표시된다.
<그림 1> 디지털 출력 버튼의 예
<그림 1>과 같은 디지털 출력 버튼의 위치와 크기 등을 설정하고 ‘파일|요소 속성’, 단축메뉴의 ‘요소 속성’ 또는 마우스 왼쪽버튼을 더블클릭하면 <그림 2>와 같은 대화상자가 나타난다.
<그림 2>의 대화상자에서 버튼 글자, 운전할 태그, 출력 방법, 동작지연 시간 등을 설정한다.
디지털 출력 버튼 요소 속성 대화상자의 ‘출력 방법’은 감시 프로그램에서 디지털 출력 버튼을 눌렀을 때 출력방법을 다음과 같은 종류 중에서 선택할 수 있으며 동작지연 시간은 디지털 출력 버튼 선택 후 지정한 시간(0 ~ 100초) 후에 출력하도록 설정하는 기능이다.
대화상자 사용 : 디지털 출력 대화상자에서 ON, OFF 운전 등을 선택하여 출력할 수 있다.
전체 ON : 디지털 출력 버튼을 선택하면 항상 ON 출력.
전체 OFF : 디지털 출력 버튼을 선택하면 항상 OFF 출력.
<그림 2>의
,
버튼을 선택하여 디지털 출력 버튼에 포함될 디지털 출력, 디지털 출력 그룹 태그를 추가 또는 삭제할 수 있다.
또한 디지털 출력 버튼 요소 속성 대화상자의 글꼴, 글자색, 배경색, 선색상, 클래스, 확장기능 탭에서 감시 화면에 표시될 글꼴, 글자색 등을 설정한다.
디지털 출력 버튼으로 설정할 수 있는 디지털 출력, 디지털 출력 그룹 태그의 개수는 0~32767개 이다.

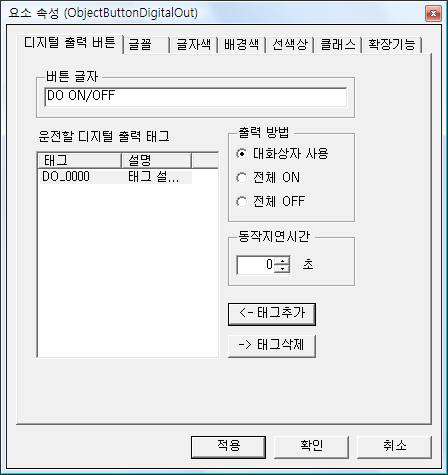

<그림 2> 디지털 출력 버튼 모듈요소 속성 대화상자의 예
