태그 속성 수정 ST 탭
선택한 태그 종류가 문자열 태그 일 때 태그 속성 수정 대화상자에는 <그림 1>의 예와 같은 ST 탭이 표시된다.

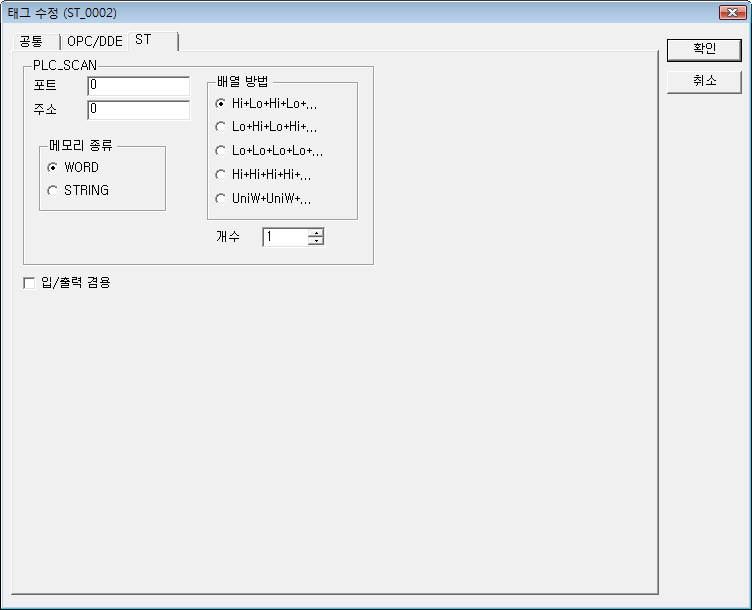

<그림 1> 태그 속성 수정 대화상자 ST 탭의 예
태그 속성 수정 대화상자 ST 탭에는 다음과 같은 내용을 설정한다.
PLC_SCAN : 태그 연결 종류가 PLC_SCAN 일 경우 통신 프로그램의 포트와 WORD/STRING 메모리의 주소 등을 입력.
포트 : 0~255는 통신 프로그램에서 설정한 통신포트 번호, 500~755는 각 포트(0 ~ 255)의 통신 상태 신호를 읽는데 사용,
주소 : 지정한 포트에 설정한 통신 드라이버의 WORD/STRING 메모리 번지. (각 통신 드라이버 도움말 등을 참조)
메모리 종류 : 통신 프로그램에서 문자열을 읽어올 메모리 종류를 WORD/STRING 중에서 선택.
배열 방법 : 메모리 종류가 WORD 일 때, WORD 메모리 값을 문자열로 취하는 방법을 설정.
Hi+Lo+Hi+Lo+… : WORD 메모리 지정번지 Hi/Lo 바이트, 지정번지+1 Hi/Lo 바이트… 순으로 문자열 값을 읽어옴,
Lo+Hi+Lo+Hi+… : WORD 메모리 지정번지 Lo/Hi 바이트, 지정번지+1 Lo/Hi 바이트… 순으로 문자열 값을 읽어옴,
Lo+Lo+Lo+Lo+… : WORD 메모리 지정번지 Lo 바이트, 지정번지+1 Lo 바이트… 순으로 문자열 값을 읽어옴,
Hi+Hi+Hi+Hi+… : WORD 메모리 지정번지 Hi 바이트, 지정번지+1 Hi 바이트… 순으로 문자열 값을 읽어옴,
개수 : 메모리 종류가 WORD 일 때, 읽어올 WORD 메모리 개수를 숫자(0~100)로 설정.
참고) 태그 속성 대화상자의 모든 인자는 태그 편집기에서도 수정할 수 있다.
