실시간 테스트 그래프 그래픽 요소
실시간 테스트 그래프는 <그림 1>과 같이 설정한 시간동안 특정한 태그 현재 값의 변화추이를 그래프로 표시하는 그래픽 요소이다.

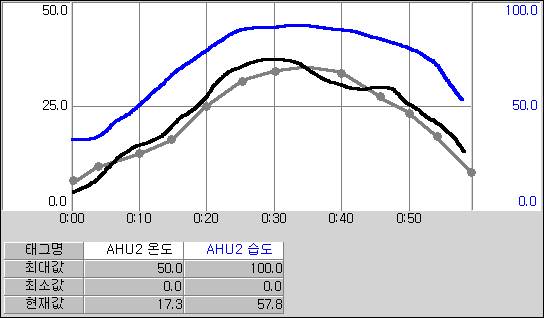

<그림 1> 실시간 테스트 그래프 그래픽 요소의 예
<그림 1>에서 원형의 점으로 표시된 그래프는 기준태그 값을 표시한 것이다.
기준태그의 값은 특정한 동작을 했을 때 온도, 압력 등이 변화하는 표준치를 입력하여 실제 값이 표준치에 얼마나 근접하는지를 확인하기 위해 사용한다.
실시간 테스트 그래프 그래픽 요소의 태그명, 최대값, 최소값, 현재값 위치에서 마우스 왼쪽버튼을 누르면 선택한 태그의 그래프 표시여부를 설정할 수 있다.
또한 실시간 테스트 그래프의 자료 표시부에서 마우스 왼쪽버튼을 누른 후 마우스를 이동하여 놓으면 이동한 영역내의 자료 평균값을 볼 수 있다.
실시간 테스트 그래프의 기준태그, 실제태그, 색상, 글꼴, 사용색상 등은 스튜디오(실시간 테스트 그래프 그래픽 요소의 설정)에서 설정한다.
