미세자료 트랜드 설정
미세자료 트랜드 그래픽 요소의 자료 표시부 밖에서 마우스 왼쪽버튼을 누르면 <그림 1>과 같은 설정 대화상자가 나타난다.

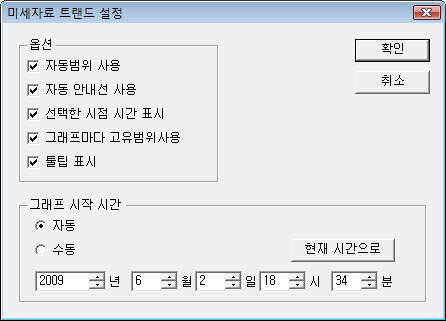

<그림 1> 미세자료 트랜드 설정 대화상자의 예
<그림 1>의 설정 대화상자에서 다음과 같은 내용을 설정할 수 있다.
자동범위 사용 : 트랜드 그래프 표시화면 높이 값을 자동으로 조절. ( 현재 표시 범위 내의 최대, 최소 값을 기준으로 )
자동 안내선 사용 : 가로 안내선을 적당한 개수로 자동으로 맞추는 설정.
선택한 시점 시간 표시 : 선택된 미세자료 트랜드 시점의 시간을 화면 위쪽에 표시.
그래프마다 고유범위 사용 : 별도로 설정한 최대, 최소 값으로 그래프 높이 값을 사용. ( 자동범위를 사용하면 무시 )
튤팁 표시 : <그림 2>와 같이 선택한 트랜드 자료의 태그 설명, 태그 값, 시간 등을 표시.
그래프 시작시간 : 미세자료 트랜드 시작시간을 수동으로 설정.
<그림 2> 튤팁 표시의 예
주의) 미세자료 트랜드 길이가 너무 클 경우 트랜드 표시속도(시스템의 속도)가 늦어지는 현상이 생길 수 있습니다.
미세자료 트랜드 그래픽 요소는 다음과 같은 스크립트로도 설정할 수 있다.
@MilliTrendAddMember : 미세자료 트랜드 오브젝트에 하나의 그래프 구성원을 추가한다.
@MilliTrendClear : 미세자료 트랜드 오브젝트의 모든 그래프 구성원을 삭제한다.
@MilliTrendGetMax : 미세자료 트랜드 오브젝트에서 지정한 구성원의 범위 최대값을 읽어온다.
@MilliTrendGetMemberFlags : 미세자료 트랜드 오브젝트에서 지정한 구성원의 구성원 옵션을 읽어온다.
@MilliTrendGetMin : 미세자료 트랜드 오브젝트에서 지정한 구성원의 범위 최소값을 읽어온다.
@MilliTrendGetRealPos : 미세자료 트랜드 오브젝트에서 주어진 값을 가지고 구성원의 실제 배열 순서를 찾아낸다.
@MilliTrendGetShowSize : 미세자료 트랜드 오브젝트에서 데이터 보기 범위의 개수를 읽어온다.
@MilliTrendReLoad : 미세자료 트랜드 오브젝트의 모든 그래프 값을 다시 읽어온다.
@MilliTrendReMoveAt : 미세자료 트랜드 오브젝트의 그래프 구성원 하나를 삭제한다.
@MilliTrendSaveToCsv : 미세자료 트랜드 오브젝트의 현재 내용을 Comma로 구분된 텍스트 파일로 저장한다.
@MilliTrendSetData : 미세자료 트랜드 오브젝트의 데이터를 변경한다.
@MilliTrendSetDataType : 미세자료 트랜드 오브젝트의 데이터 주기를 변경한다.
@MilliTrendSetMax : 미세자료 트랜드 오브젝트에서 지정한 구성원의 범위 최대값을 변경한다.
@MilliTrendSetMemberFlags : 미세자료 트랜드 오브젝트에서 지정한 구성원의 구성원 옵션을 변경한다.
@MilliTrendSetMin : 미세자료 트랜드 오브젝트에서 지정한 구성원의 범위 최소값을 변경한다.
@MilliTrendSetShowSize : 미세자료 트랜드 오브젝트에서 데이터 보기 범위의 개수를 변경한다.
@MilliTrendSetStartTime : 미세자료 트랜드 오브젝트의 그래프 시작시간을 변경한다.
@MilliTrendShiftTime : 미세자료 트랜드 오브젝트에서 그래프 시작 시간을 현재 그래프를 기준으로 변경한다.
