ON/OFF 리스트
엑셀 리포트(Excel Report)의 자료요소 입력( 또는 수정 ) 메뉴를 선택하여 <그림 1>과 같이 ‘ON/OFF 리스트’를 선택한 후 ‘확인’ 버턴을 선택하면 <그림 2>의 ON/OFF 리스트 자료요소 입력(수정) 대화상자가 나타난다.

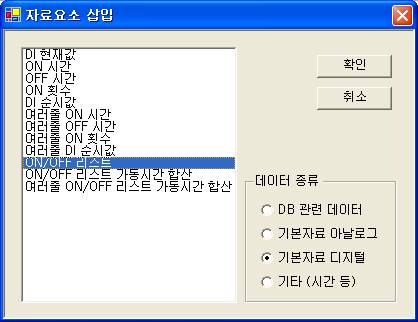

<그림 1> 자료요소 삽입(입력) 대화상자에서 ON/OFF 리스트를 선택한 모습

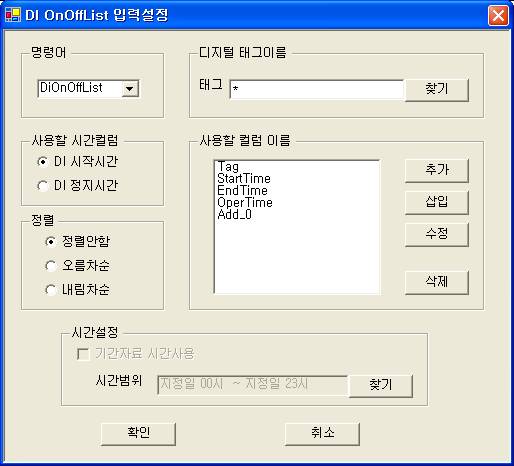

<그림 2> ON/OFF 리스트 자료요소 내용 입력(수정) 대화상자
ON/OFF 리스트 자료요소 내용 입력
<그림 2>에서 ON/OFF 리스트의 자료요소 내용을 입력(수정) 할 수 있는데 다음과 같은 요소들을 입력한다.
명령어 – 나열된 명령인식 문장 중에서 선택한다. ( 기본 : DiOnOffList )
태그이름 – 감시 프로그램에서 사용하는 디지털 태그이름을
입력하거나
아이콘을
눌러서 선택한다.
모든 태그 : *
특정한 문자열을 포함한 모든 태그 : TAG*
사용할 시간컬럼 – 지정한 시간범위를 읽을 ( 기준 시간 ) 컬럼을 ‘DI 시작시간’, ‘DI 정지시간’ 중에서 선택
시간범위 – ON/OFF 리스트을 읽을 시간범위를 설정
사용할 컬럼 이름 – 자료로 표시할 컬럼을 <그림 2>의
,
,
,
버튼을 이용하여 설정
자료요소의 인자 |
내용 |
입력유형 |
비고 |
명령어 |
환경설정에서 설정한 명령어를 선택 |
필수 |
|
태그 이름 |
감시 프로그램의 태그 이름 |
필수 |
|
사용할 시간컬럼 |
지정한 시간범위를 읽을 컬럼 |
필수 |
|
시간범위 |
읽을 자료의 시간범위를 설정 |
필수 |
기준시간을 기준 |
사용할 컬럼 이름 |
자료로 표시할 컬럼 |
필수 |
1 ~ 255개의 컬럼 |
<표 1> ON/OFF 리스트 자료요소의 인자와 내용
ON/OFF 리스트 자료요소를 셀에서 직접 입력
ON/OFF 리스트 자료요소를 셀에서 직접입력 할 경우는 다음과 같은 순서로 명령 구분문자로 구분하여 입력한다.
명령 인식문자, 명령어, 태그이름, 사용할 시간 컬럼 ( 0 = DI 시작시간, 1 = DI 정지시간 ), 시간종류, 시작시간, 끝 시간, 상위 시작시간, 상위 끝 시간, 기간자료 시간 사용 여부, 사용할 컬럼이름 1, 사용할 컬럼이름 2 …
입력
예) $DiOnOffList:DI_0000:0:HH:
주의) 현재 ON/OFF 리스트 자료요소는 기간자료 시간 사용여부는 사용하지 않는다.
ON/OFF 리스트 자료는 입력한 컬럼 개수 만큼 엑셀에서 컬럼을 표시한다.
또한 자료의 개수 만큼 여러 줄을 표시한다.
단 여러 줄을 표시할 때 엑셀의 줄을 삽입하여 자료를 나타낸다.
