DI 현재값
엑셀 리포트(Excel Report)의 자료요소 입력( 또는 수정 ) 메뉴를 선택하여 <그림 1>과 같이 ‘DI 현재값’을 선택한 후 ‘확인’ 버턴을 선택하면 <그림 2>의 DI 현재값 자료요소 입력(수정) 대화상자가 나타난다.

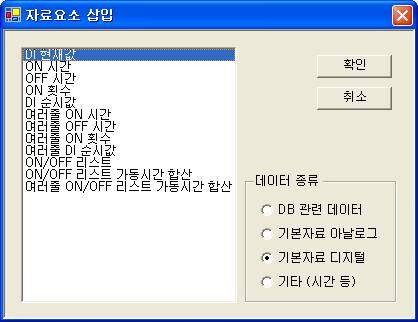

<그림 1> 자료요소 삽입(입력) 대화상자에서 DI 현재값을 선택한 모습

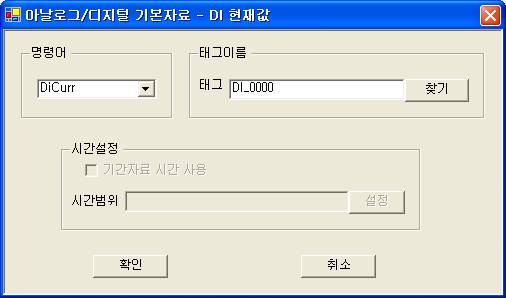

<그림 2> DI 현재값 자료요소 내용 입력(수정) 대화상자
DI 현재값 자료요소 내용 입력
<그림 2>에서 DI 현재값의 자료요소 내용을 입력(수정) 할 수 있는데 다음과 같은 요소들을 입력한다.
명령어 – 나열된 명령인식 문장 중에서 선택한다. ( 기본 : DiCurr )
태그이름 – 감시 프로그램에서 사용하는 디지털 태그이름을 입력하거나
아이콘을 눌러서 선택한다.
자료요소의 인자 |
내용 |
입력유형 |
명령어 |
환경설정에서 설정한 명령어를 선택 |
필수 |
태그 이름 |
감시 프로그램의 태그 이름 |
필수 |
<표 1> DI 현재값 자료요소의 인자와 내용
주의) DI 현재값은 감시 프로그램이 실행되어 있어야 현재 값을 읽을 수 있다.
단) testMode 로 현재 값이 바뀌는 PLC_SCAN 태그 값은 읽어오지 않는다.
DI 현재값 자료요소를 셀에서 직접 입력
DI 현재값 자료요소를 셀에서 직접입력 할 경우는 다음과 같은 순서로 명령 구분문자로 구분하여 입력한다.
명령 인식문자, 명령어, 태그이름,
입력 예) $DiCurr:DI_0000
참조) DI 현재값 자료요소의 예
주의) DI 현재값 자료는 편집시트에 입력한 자료요소 개수 만큼 실행시트에 표시된다.
관련항목)
