사용자가 그래픽 모듈의 출력 대화상자를 작성하여 감시 프로그램상에서 AO, DO, ST 출력 상자로 사용이 가능하며, 출력 상자 화면을 구성하여 수치를 입력할 수 있게끔 아래와 같이 화면을 구성한다.
<그림1> 사용자 정의 출력 대화상자 화면구성
<그림1>의 설명
화면 구성 설명
0~9번의 프로그램 버튼
Back, Clear, 출력 확인, 취소 닫기 버튼
AI 태그의 입력 가능한 Full, Base 값 안내 한줄 글자
입력된 값을 볼 수 있는 문자열 태그 (문자열 태그 : NUMBER )
위와 같이 화면을 구성한다.
그래픽 모듈 시작시 스크립트에 스크립트 적용
buf = @SystemValueGet("UserControlBoxTag"); //해당 요소 속성에서 지정한 AI, DI 태그 이름을 가져옴
value = @GetTagValue(buf); //해당 태그의 값을 저장
@EditBoxSetText("this.EditBox1", value); //태그의 값을 화면의 EditBox1에 표시
buf = @SystemValueGet("UserControlBoxDescription"); //요소 속성의 출력상자탭에서 지정한 대화상자 설명을 가져옴
@ObjectSetText("this.SingleTextDescription", buf); //그래픽 모듈의 한줄 글자 요소에 대화상자 설명을 표시
buf = @SystemValueGet("UserControlBoxMinValue"); //해당 AI태그의 범위 최소값을 가져옴
@ObjectSetText("this.SingleTextMinValue", buf);
buf = @SystemValueGet("UserControlBoxMaxValue"); //해당 AI태그의 범위 최대값을 가져옴
@ObjectSetText("this.SingleTextMaxValue", buf);
@EditBoxSetFocus("this.EditBox1");
@EditBoxSelectAll("this.EditBox1");.
각 버튼의 프로그램 편집 내용
각각의 버튼에 스크립트를 편집한다. ‘ 1 번 버튼’에 대하여 간단히 보이면 아래 <그림2>와 같다.

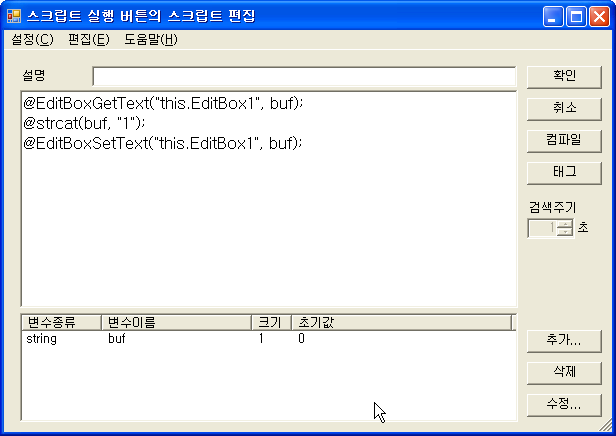

<그림2> ‘1번 버튼’의 스크립트 내용
‘1번 버튼’에 대한 예는 <그림2>와 같고, 각각의 버튼에 대하여 아래와 같이 작성하여 주면 된다.
this : AutoBase 스크립트 내에서 지정한 예약어로 현재 활성화되어진 모듈을 의미하며, this.EditBox1이라 지정하면 여러 그래픽 모듈에서 사용한 클래스 이름이 EditBox1이 있더라도, 현재 그래픽 모듈의 EditBox1에만 적용을 시킨다.
0번 버튼
@EditBoxGetText("this.EditBox1", buf);
@strcat(buf, "0");
@EditBoxSetText("this.EditBox1", buf);
1번 버튼
@EditBoxGetText("this.EditBox1", buf);
@strcat(buf, "1");
@EditBoxSetText("this.EditBox1", buf);
2번 버튼
…
…
…
9번 버튼
@EditBoxGetText("this.EditBox1", buf);
@strcat(buf, "9");
@EditBoxSetText("this.EditBox1", buf);
Back 버튼
@EditBoxGetText("this.EditBox1", buf);
count = @strlen(buf);
if(count == 0) return;
buf[count-1] = 0;
@EditBoxSetText("this.EditBox1", buf);
//EditBox1에 입력되어진 문자 배열의 길이에서 -1을 하여 Null값을 입력
Clear 버튼
buf = "";
@EditBoxSetText("this.EditBox1", buf);
확인 버튼
@EditBoxGetText("this.EditBox1", buf);
value = @atof(buf);
$__ControlBox_Tag = value; //$__ControlBox_Tag 지정된 태그의 입/출력로 출력 값 전달하여 출력
@CloseModule();
취소 버튼
@CloseModule(); // 현재 Key pad화면을 닫는다.
예제는 작업선택 프로그램에서 글자메뉴 “파일 | 복원”을 선택하여 참조하시기 바랍니다.
