XGT Loader 는 LS 산전의 범용 PLC XGT 시리즈의 Loader 단자와 통신을 위한 드라이버이다.

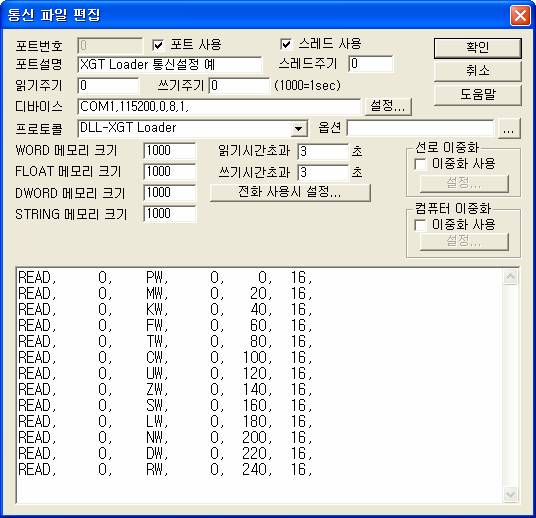

<그림 1>은 XGT Loader 통신 드라이버의 통신설정 예이다.
<그림 1> XGT Loader 드라이버의 통신 설정 예
<그림 1>의 디바이스 설정은 연결한 통신포트(COM1), 통신속도(115200), 패리티비트(0), 데이터비트(8), 정지비트(1) 순으로 장비에 설정된 값을 입력한다.
참고) XGT Loader의 통신속도는 38400 또는 115200으로 고정되어 있고 패리티비트 등은 0, 8, 1 로 고정되어 있다.
XGT Loader의 드라이버의 읽기 작성 형식
XGT Loader 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 장비의 스테이션 – 사용안함.
2) 읽을 디바이스 종류 – P, M, K, F, T, C, U, Z, S, L, N, D, R, ZR의 PLC 디바이스를 입력. (<표 1> 참조)
디바이스 종류 다음에 X(10 비트), W(워드), D(더블 워드), F(Float Lo Hi), F2(Float Hi Lo) 의 읽을 단위(기본 = W)를 입력한다.
3) 읽을 시작번지 – 지정한 디바이스에서 읽을 시작번지.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽을 크기 – 한번에 읽을 데이터의 크기. (최대 127워드)
읽기 설정 예)
READ, 0, PW, 0, 0, 16,
READ, 0, MW, 0, 20, 16,
READ, 0, KW, 0, 40, 16,
READ, 0, FW, 0, 60, 16,
READ, 0, TW, 0, 80, 16,
READ, 0, CW, 0, 100, 16,
READ, 0, UW, 0, 120, 16,
READ, 0, ZW, 0, 140, 16,
READ, 0, SW, 0, 160, 16,
READ, 0, LW, 0, 180, 16,
READ, 0, NW, 0, 200, 16,
READ, 0, DW, 0, 220, 16,
READ, 0, RW, 0, 240, 16,
<표 1>은 XGT Loader 통신 드라이버에서 사용하는 PLC 디바이스 종류와 크기이다.
디바이스 종류 |
범위 | 크기 |
비고 |
P |
P0 ~ P2047 | 2048 워드 |
|
M |
M0 ~ M2047 | 2048 워드 |
|
K |
K0 ~ K2047 | 2048 워드 |
|
F |
F0 ~ F1023 | 2048 워드 |
읽기 전용 |
| F1024 ~ F2047 |
|
||
T |
T0 ~ T2047 | 2048 워드 |
|
C |
C0 ~ C2047 | 2048 워드 |
|
U |
U00.00 ~ U7F.31 | 4096 워드 |
|
Z |
Z0 ~ Z127 | 128 워드 |
|
S |
S0 ~ S127 | 128 워드 |
|
L |
L0 ~ L11263 | 11264 워드 |
|
N |
N0 ~ N21503 | 21504 워드 |
|
D |
D0 ~ D32767 | 32768 워드 |
CPUH |
| D0 ~ D19999 | 20000 워드 |
CPUS |
|
R |
R0 ~ R32767 | 32768 워드 |
|
ZR |
ZR0 ~ ZR65535 | 65536 워드 |
CPUH 일 때 |
<표 1> XGT Loader 통신 드라이버에서 사용하는 PLC 디바이스 종류와 크기

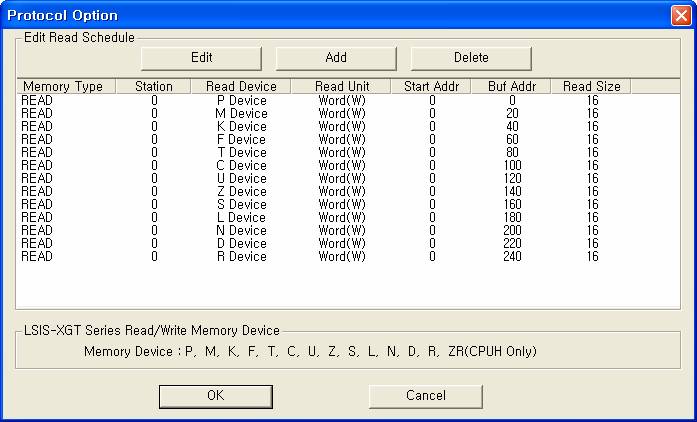

<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
<그림 2> XGT Loader 통신 드라이버의 읽기 설정 대화상자
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

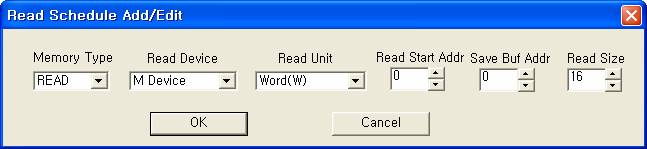

<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.
<그림 3> XGT Loader 통신 드라이버의 읽기 설정 READ 추가/편집 대화상자의 예
쓰기 설정으로 XGT PLC의 특정 디바이스의 값을 변경할 수 있다.
디지털 쓰기
디지털 쓰기를 위한 디지털 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 사용안함.
3) Address 출력할 디바이스의 비트단위 10진수 출력번지.
4) Extra1 P, M, K, F, T, C, U, Z, S, L, N, D, R, ZR의 디바이스 종류 입력. (<표 1> 참조)
5) Extra2 사용안함.
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : MX EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 XGT PLC의 MX0000 번지 값을 제어(ON/OFF)할 수 있다.
설정 예2)
PORT : 0 STATION : 0 ADDRESS : 0052 EXTRA1 : MX EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 XGT PLC의 MX0052 번지 값을 제어(ON/OFF)할 수 있다.
설정 예3)
PORT : 0 STATION : 0 ADDRESS : 0125 EXTRA1 : DX EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 XGT PLC의 DX0125 번지 값을 제어(ON/OFF)할 수 있다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 사용안함.
3) Address 출력할 디바이스의 워드(W, 기타)/더블워드(D)/Float(F, F2)단위 10진수 출력번지.
4) Extra1 P, M, K, F, T, C, U, Z, S, L, N, D, R, ZR의 디바이스 종류 입력. (<표 1> 참조)
디바이스 종류 다음에 W(워드), D(더블 워드), F(Float Lo Hi), F2(Float Hi Lo) 의 쓰기 단위(기본 = W)를 입력.
5) Extra2 사용안함.
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : M EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 XGT PLC의 MW0000 번지 워드를 설정한 값으로 변경할 수 있다.
설정 예2)
PORT : 0 STATION : 0 ADDRESS : 0012 EXTRA1 : MW EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 XGT PLC의 MW0012 번지 워드를 설정한 값으로 변경할 수 있다.
설정 예3)
PORT : 0 STATION : 0 ADDRESS : 0037 EXTRA1 : DW EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 XGT PLC의 DW0037 번지 워드를 설정한 값으로 변경할 수 있다.
설정 예4)
PORT : 0 STATION : 0 ADDRESS : 0063 EXTRA1 : DD EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 XGT PLC의 DD0063 번지 더블워드를 설정한 값으로 변경할 수 있다.
설정 예5)
PORT : 0 STATION : 0 ADDRESS : 0072 EXTRA1 : DF EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 XGT PLC의 DD0063 번지 더블워드를 Float Lo Hi 순으로 변환 값(IEEE 형식)을 출력할 수 있다.
설정 예6)
PORT : 0 STATION : 0 ADDRESS : 0005 EXTRA1 : DF2 EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 XGT PLC의 DD0002 번지 더블워드를 Float Hi Lo 순으로 변환 값(IEEE 형식)을 출력할 수 있다.
XGT PLC의 Loader 단자용 시리얼 통신케이블 및 기본전원은 다음과 같이 연결한다.
통신케이블 연결
XGT PLC의 Loader 단자의 시리얼 통신케이블은 일반적인 RS-232C 케이블을 연결한다.

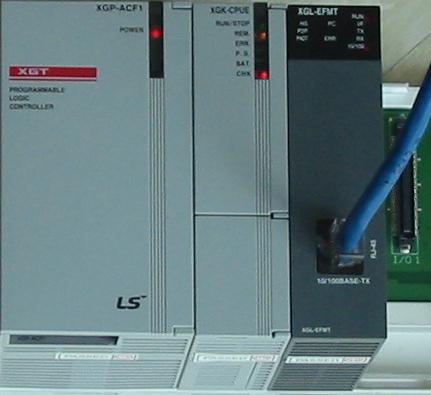

<그림 4>는 XGT PLC의 모습이다.
<그림 4> XGT PLC의 모습
기본전원 연결
<그림 4>와 같은 XGT PLC의 L, N 단자에 110 ~ 240 V AC 기본전원을 연결한다.
