Wonil DPM은 국내의 원일기술(주)에서 개발한 인디게이터이다.

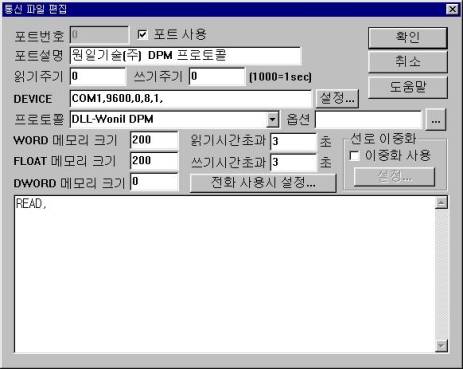

Wonil DPM 의 DEVICE 설정은 연결된 통신포트, 속도(9600 BPS), PARITY BIT(0), DATA BIT(8), STOP BIT(1) 등을 입력한다.
wonil DPM의READ 작성형식
Wonil DPM 의 통신 프로토콜은 READ, 한 줄만 있으면 된다.
Wonil DPM 의 디지털 출력 설정법
Wonil DPM의 디지털 출력은 없다.
Wonil DPM 의 아날로그 출력 설정법
아날로그 출력 TAG 설정 시 필요한 설정 4 가지
1) PORT : PORT 번호(0 ~ 255).
2) ADDRESS : 출력번지(0000 ~ 00FF).
3) EXTRA1 : 빈칸채움 방법.
0 : 빈칸을 0 으로 채움.
0 이외의 문자 : 빈칸을 그대로 둠.
4) EXTRA2 : 소수점 이하 자리수.
0 = 소수점을 사용하지 않는다.
1 = 소수점 이하 1자리 표시
2 = 소수점 이하 2자리 표시
3 = 소수점 이하 3자리 표시
설정 예)
| Extra1 | Extra2 | 쓴 값 | 표시되는 형식 |
| 0 | 0 | 12.34 | 0012 |
| 0 | 1 | 12.34 | 012.3 |
| 0 | 2 | 12.34 | 12.34 |
| 0 | 3 | 12.34 | 2.340 |
| 1 | 0 | 12.34 | **12 |
| 1 | 1 | 12.34 | *12.3 |
| 1 | 2 | 12.34 | 12.34 |
| 1 | 3 | 12.34 | 2.340 |
*은 빈칸을 말함.
