Mitsubishi Wind Turbine C-NET 통신 드라이버

Mitsubishi Wind Turbine C-NET은 일본 Mitsubishi 의 풍력 터빈 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 Mitsubishi Wind Turbine C-NET 통신 드라이버의 통신설정 예이다.

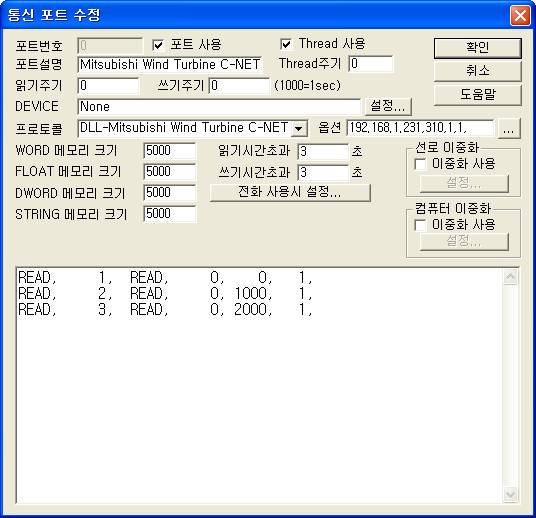

<그림 1> Mitsubishi Wind Turbine C-NET 드라이버의 통신 설정 예

<그림 1>의 디바이스 설정은 연결된 None 로 설정하고 옵션 부에 컴퓨터의 IP 번지(192.168.1.231 ~ 240, 기본 = 192.168.1.231), 아날로그 데이터의 읽은 값 저장 개수(5 ~ 310, 기본 = 310(전부저장)), 1701 ~ 어드레스 데이터 읽기 여부(1 : 읽기 사용, 0 : 읽기 사용안함, 기본 = 1), 읽은 경보 값에서 Off 데이터의 통신 메모리에 저장 여부(1 : 저장, 0 : 저장 안함, 기본 = 1)를 콤마( , )로 구분하여 입력한다.

주의) Mitsubishi Wind Turbine C-NET 통신 드라이버는 장비의 마지막 IP 번지에 따라 1 ~ 23, 24 ~ 46, …. 208 ~ 230 까지의 10개 그룹으로 구분하여 연결할 서비스 포트가 고정되어 있다.

그러므로 하나의 통신 드라이버로는 각 그룹에 속해 있는 장비의 마지막 IP 번지만을 통신할 수 있다.

또한 읽기/쓰기 통신속도를 빨리하기 위해서는 장비 IP 번지를 서로 다른 그룹으로 설정한 후 여러 개의 통신 드라이버(포트)를 사용하는 것이 좋다.

예) 장비가 3대 일 경우 마지막 IP 번지를 1, 24, 47 의 3개로 설정하여 3개의 통신 포트를 사용하면 통신속도가 빨라진다.

Mitsubishi Wind Turbine C-NET 드라이버의 읽기 작성 형식

Mitsubishi Wind Turbine C-NET 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 장비의 IP 번지 마지막 값 – 1 ~ 230 번 사이의 장비 IP 번지 마지막 값. (앞 3자리는 옵션 부에서 입력한 컴퓨터 IP 번지와 동일)

2) 읽기 데이터 – READ 로 고정.

3) 읽을 시작번지 – 사용안함.(설정된 모든 값을 읽어오므로)

4) 통신 메모리 저장위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – 1로 고정. (설정된 모든 값을 읽어오므로)

읽기 설정 예)

READ,     1,   READ,    0,     0,   1,

READ,     2,   READ,    0,  1000,   1,

READ,     3,   READ,    0,  2000,   1,

<표 1>은 Mitsubishi Wind Turbine C-NET 통신 드라이버의 읽은 데이터 저장위치와 내용이다.

<표 1> Mitsubishi Wind Turbine C-NET 통신 드라이버의 읽은 데이터 저장위치와 내용

주의) Mitsubishi Wind Turbine C-NET 통신 드라이버로 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT 메모리에 같은 값이( 값 형식만 다름 ) 저장된다.

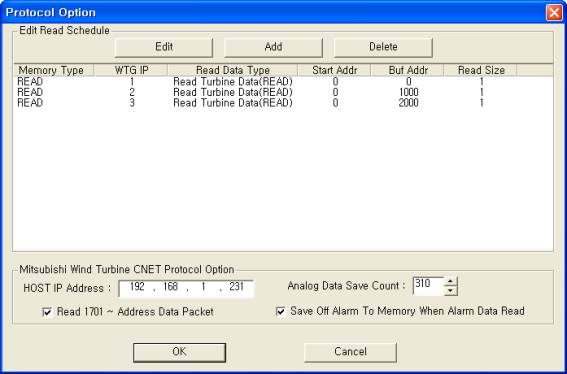

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

<그림 2> Mitsubishi Wind Turbine C-NET 통신 드라이버의 읽기 설정 대화상자

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

<그림 2>의 ‘HOST IP Address’ 영역에서 컴퓨터의 IP 번지(192.168.1.231 ~ 240)를 설정할 수 있고 ‘Analog Data Save Count’ 영역에서 아날로그 데이터의 읽은 값 저장 개수(5 ~ 310)를 설정하며 ‘Read 1701 ~ Address Data Packet’ 영역에 1701 ~ 어드레스 데이터 읽기 여부를 설정한다.

또한 ‘Save Off Alarm To Memory When Alarm Data Read’ 영역에서 읽은 경보 값에서 Off 데이터의 통신 메모리에 저장 여부를 설정할 수 있다.

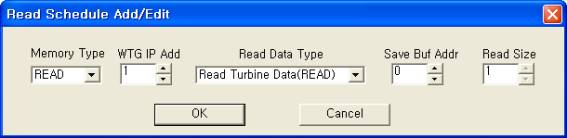

<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.

<그림 3> Mitsubishi Wind Turbine C-NET 통신 드라이버의 읽기 설정 READ 추가/편집 대화상자의 예

2. 쓰기 설정

쓰기 설정으로 ALARM 데이터 읽기 및 지정한 번지의 설정 값을 변경할 수 있다.

디지털 쓰기

디지털 쓰기를 위한 디지털 출력 태그 설정 시 필요한 요소

1) Port             연결된 통신포트 번호. (COM 번호가 아님)

2) Station         1 ~ 230 번 사이의 장비 IP 번지 마지막 값. (앞 3자리는 옵션 부에서 입력한 컴퓨터 IP 번지와 동일)

3) Address      10진수 형식의 디지털 출력번지(1001 ~ 1400, 1701 ~ 2004 사이 값) 또는 읽은 ALARM 데이터의 저장 시작위치(0 ~ 9999 메모리 번지).

4) Extra1          쓰기 종류.

                        DATA : 디지털 데이터 값 쓰기,

                        ALARM : 장비에 저장되어 있는 ALARM 데이터 읽기,

                        TIME : 컴퓨터의 현재시간을 장비에 전송.

5) Extra2          사용안함.

설정 예1)

PORT : 0   STATION : 1   ADDRESS : 1090  EXTRA1 : DATA  EXTRA2 :  로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 1번 IP 번지 Mitsubishi Wind Turbine 장비의 1090 번지(stop) 값을 제어할 수 있다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소

1) Port             연결된 통신포트 번호. (COM 번호가 아님)

2) Station         1 ~ 230 번 사이의 장비 IP 번지 마지막 값. (앞 3자리는 옵션 부에서 입력한 컴퓨터 IP 번지와 동일)

3) Address      10진수 형식의 아날로그 출력번지(1001 ~ 1310, 1701 ~ 2000 사이 값) 또는 읽은 ALARM 데이터의 저장 시작위치(0 ~ 9999 메모리 번지).

4) Extra1          쓰기 종류.

                        DATA : 아날로그 데이터 값 쓰기,

                        ALARM : 장비에 저장되어 있는 ALARM 데이터 읽기,

                        TIME : 컴퓨터의 현재시간을 장비에 전송.

5) Extra2          사용안함.

설정 예1)

PORT : 0   STATION : 2   ADDRESS : 0000  EXTRA1 : TIME  EXTRA2 :  로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 2번 IP 번지 Mitsubishi Wind Turbine 장비의 시간을 컴퓨터의 현재시간으로 설정할 수 있다.

3. 통신 데이터 어드레스

Mitsubishi Wind Turbine C-NET 장비에서 사용할 수 있는 주요 아날로그, 디지털 통신 데이터 어드레스는 다음 <표 2>, <표 3>과 같다.

자세한 통신 어드레스는 Mitsubishi Wind Turbine C-NET I-O List 매뉴얼을 참조하여 사용한다.

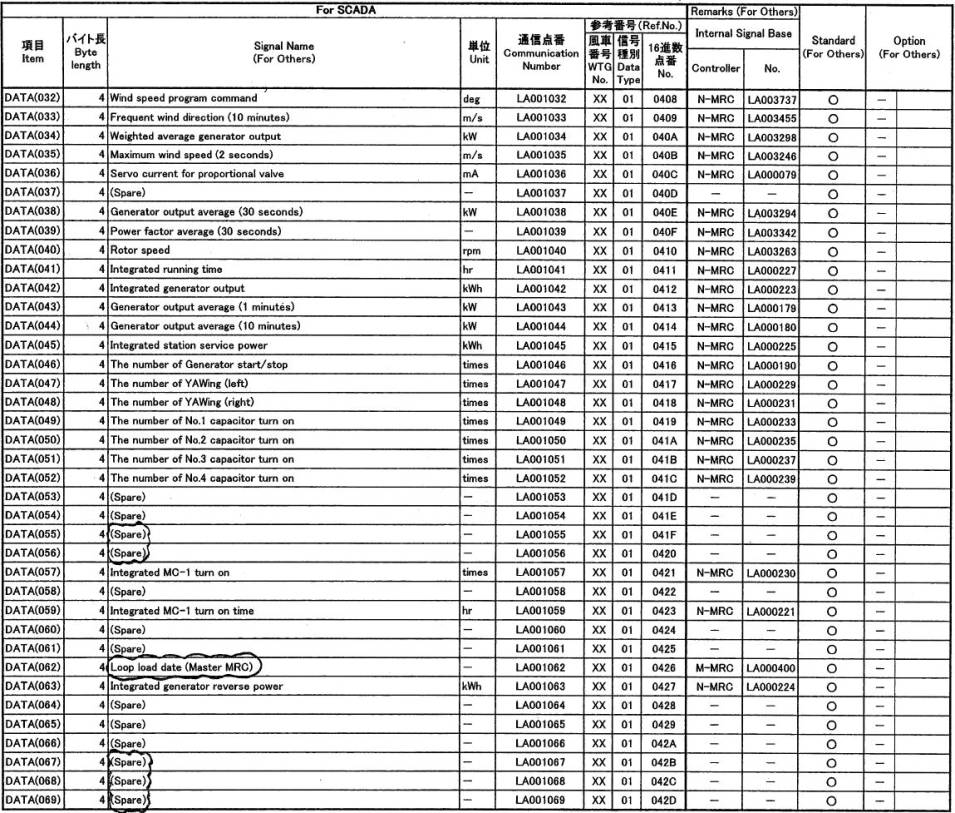

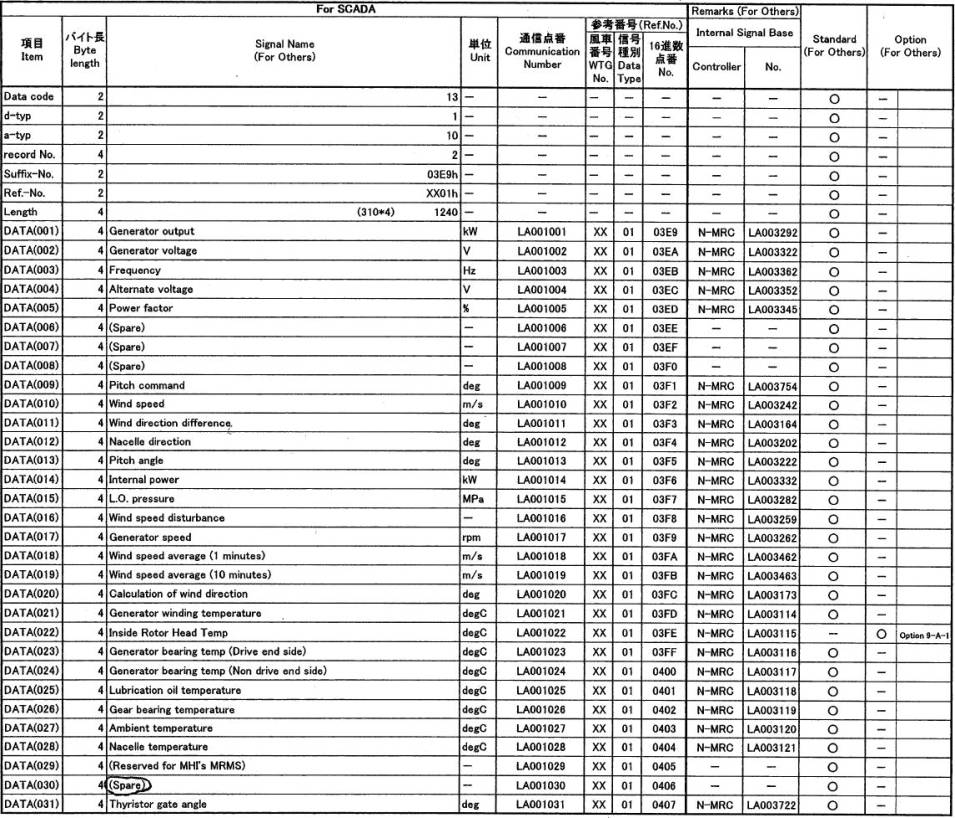

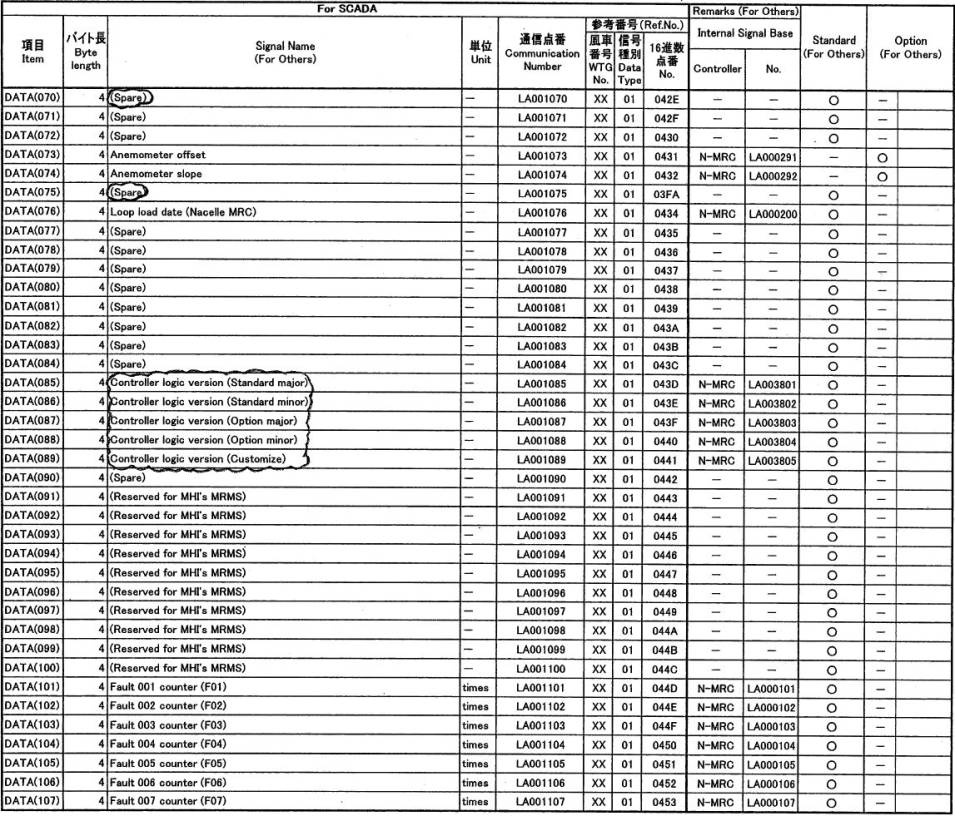

<표 2> Mitsubishi Wind Turbine C-NET 통신 드라이버의 주요 아날로그 데이터 통신번지와 내용(1001 ~ 1107)

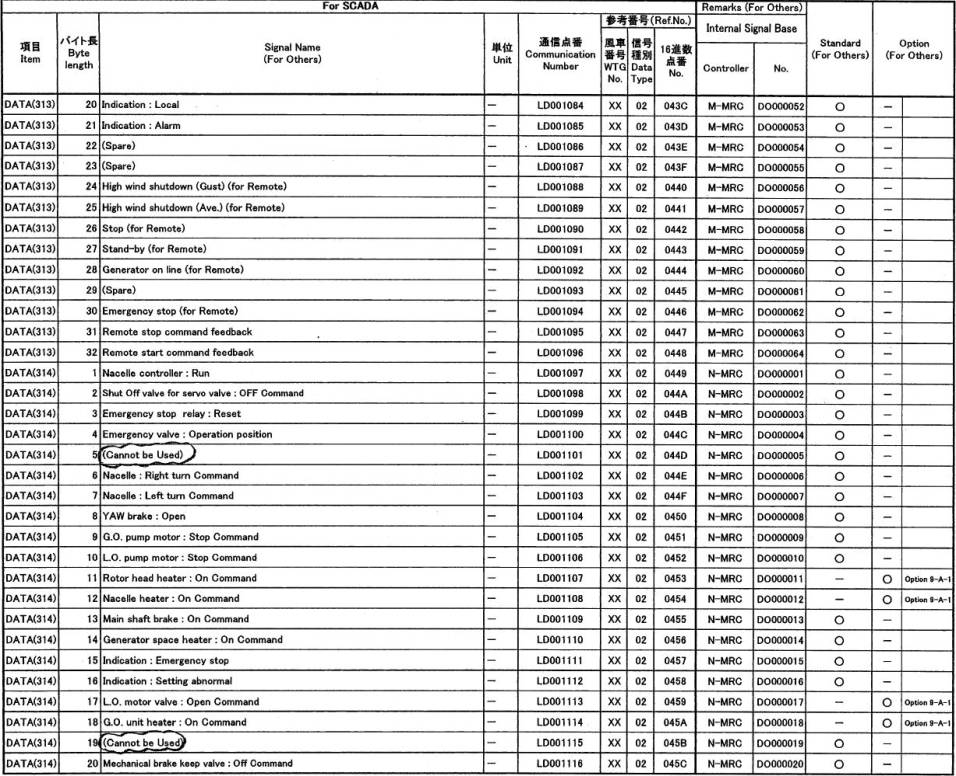

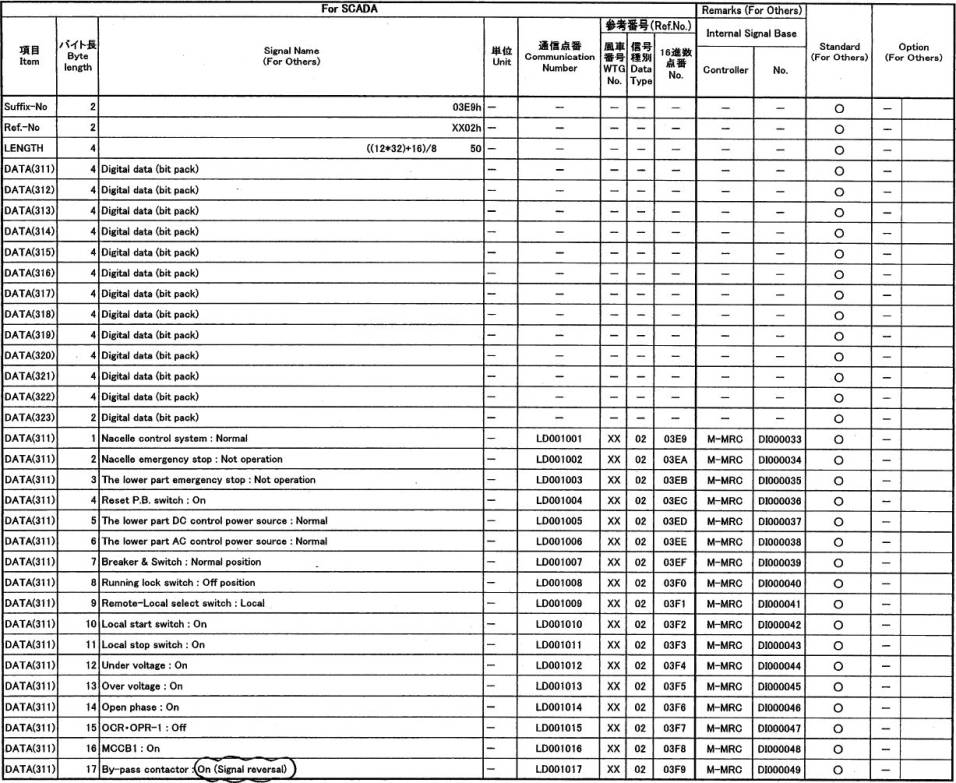

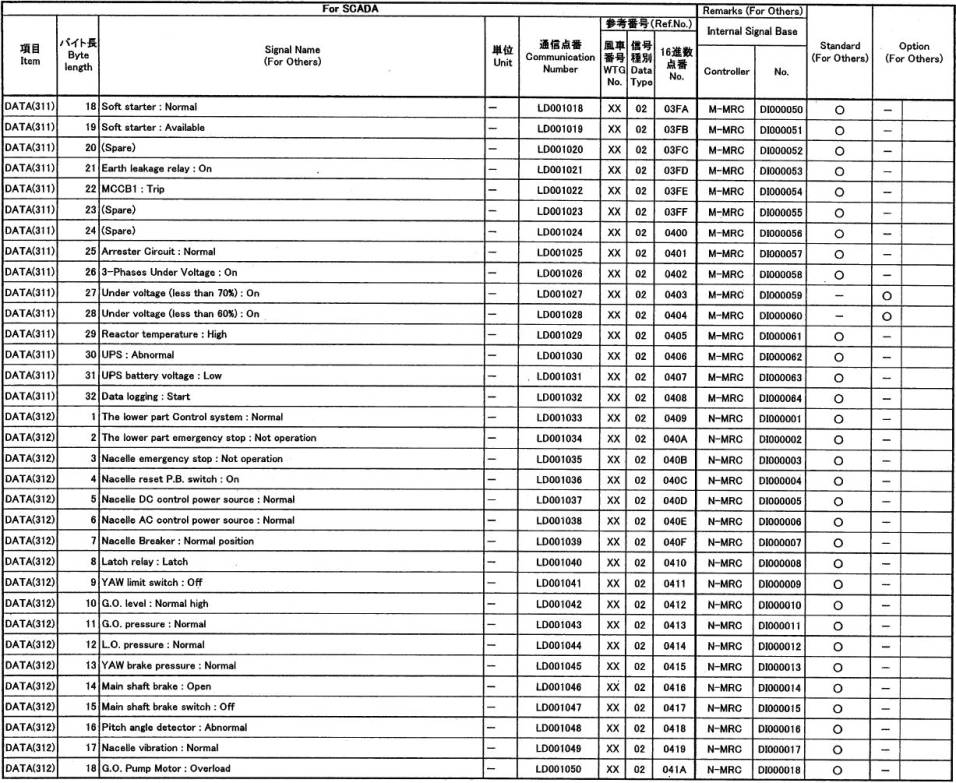

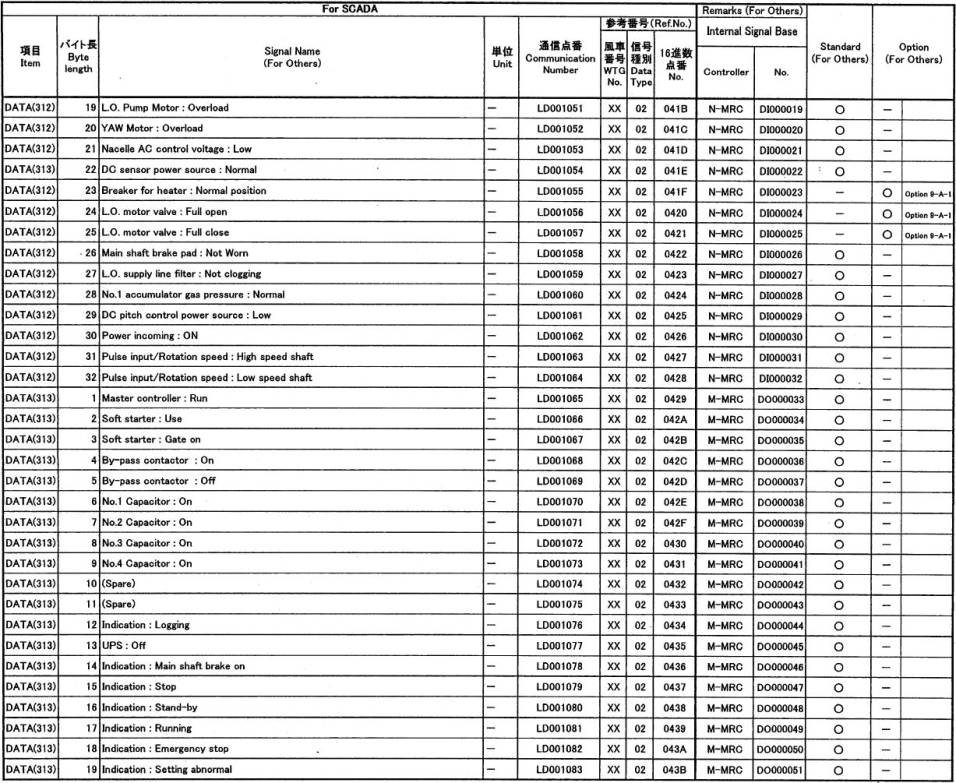

<표 3> Mitsubishi Wind Turbine C-NET 통신 드라이버의 주요 디지털 데이터 통신번지와 내용(1001 ~ 1116)
