UPI RF COM 통신 드라이버

RF COM 은 국내 ㈜유피아이 사의 역펄스 정류기 ( Reverse Pulse Rectifier ) 와 통신을 위한 드라이버이다.

1. 읽기 설정

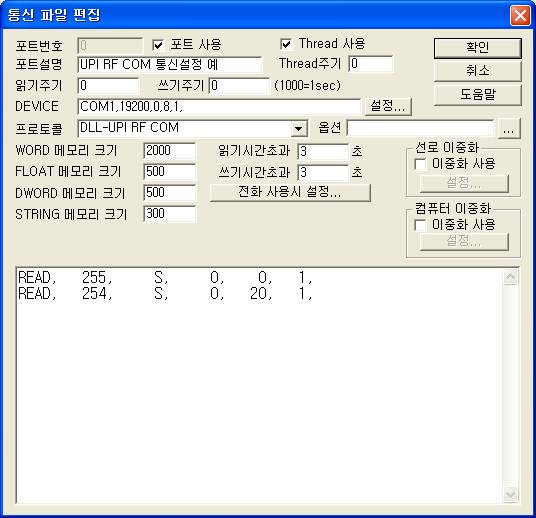

<그림 1>은 UPI RF COM 통신 드라이버를 사용할 때의 통신설정 예이다.

             <그림 1> UPI RF COM 의 통신설정 예

<그림 1>의 DEVICE 부분은 장비와 연결된 통신포트 ( COM1 ), 설정된 통신속도 ( 19200 ), Parity Bit ( 0 ), Data Bit ( 8 ), Stop Bit ( 1 ) 순으로 입력한다.

참고) UPI RF COM 장비의 스테이션, 통신속도 등은 장비 앞면의 설정버튼으로 변경할 수 있다. ( 4절 참조 )

읽기 설정 방법

1) 스테이션 : 0 ~ 255 사이의 스테이션

2) 읽을 종류 : S = 전체 데이터 읽기 ( <표 1> 참조 ), X = 일부 데이터 읽기 ( <표 2> 참조 ),

3) 읽을 시작주소 : 사용안함

4) 메모리 저장 위치 : 읽어온 상태 값을 저장할 버퍼위치. ( 0 ~ 9999 )

5) 읽는 크기: 읽을 크기. ( 항상 1로 설정, 실제 읽은 데이터 크기 및 내용은 <표 1>, <표 2> 참조 )

주의) UPI RF COM 드라이버의 읽기 명령으로 읽은 값은 WORD, FLOAT, DWORD, STRING 의 지정 번지에 같이 저장된다.

             <표 1> S (전체 데이터 읽기 )읽기 명령에 의해 읽은 내용과 저장위치

             <표 2> X (부분 데이터 읽기 )읽기 명령에 의해 읽은 내용과 저장위치

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 READ 스케쥴을 작성할 수 있다.

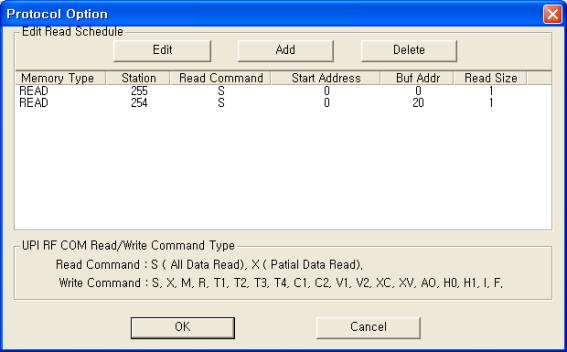

<그림 2> UPI RF COM 드라이버의 읽기 설정 대화상자

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 READ 스케쥴을 작성한다.

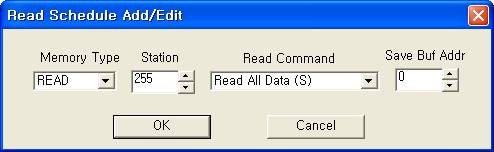

<그림 3> UPI RF COM 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

디지털/아날로그 출력명령으로 데이터의 읽기/쓰기를 할 수 있다.

디지털 출력 설정법

디지털 출력 설정은 아날로그 출력과 설정방법은 동일하고 출력 값만 ( 0 , 1 ) 다르다.

아날로그 출력 설정법

아날로그 출력으로 데이터의 읽기와 설정 값을 출력할 수 있다.

아날로그 출력 TAG 설정 시 필요한 요소

1) PORT           UPI RF COM 통신 드라이버를 설정한 포트번호. ( 0 ~ 255 )

2) STATION      0 ~ 255번 사이의 스테이션 번호.

3) Address      S, X 의 읽기 명령 : 읽은 값을 저장할 메모리 위치, ( 저장내용과 위치는 <표 1>, <표 2> 참조 )

기타 : 사용안함.

4) Extra1          명령어. ( <표 3> 참조 )

S, X, M, R, T1, T2, T3, T4, C1, C2, V1, V2, XC, XV, AO, H0, H1, I, F 중의 하나

5) Extra2          사용안함,

<표 3> 출력 명령어의 내용 및 출력범위

예1) Station : 255  Address : 0150  Extra1 : S, EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 255 RF COMI 장비의 전체 데이터를 읽어서 150번지 ~ WORD/DWORD/FLOAT 메모리에 읽은 데이터를 <표 1>과 같은 구조로 저장한다.

예2) Station : 255  Address : 0150  Extra1 : X, EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 255 RF COMI 장비의 부분 데이터를 읽어서 150번지 ~ WORD/DWORD/FLOAT 메모리에 읽은 데이터를 <표 2>와 같은 구조로 저장한다.

예3) Station : 255  Address : 0000  Extra1 : M, EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 255 RF COMI 장비의 M 값 즉 모드를 ( 0 = CV 모드, 1 = CC 모드 ) 변경할 수 있다.

예4) Station : 255  Address : 0000  Extra1 : R, EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 255 RF COMI 장비의 R 값 즉 운전상태를 ( 0 = Stop, 1 = Run ) 변경할 수 있다.

예5) Station : 255  Address : 0000  Extra1 : T1, EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 255 RF COMI 장비의 T1 값 즉 1차 Soft Start Time 값을 설정한 값으로 변경할 수 있다.

예6) Station : 255  Address : 0000  Extra1 : T4, EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 255 RF COMI 장비의 T4 값 즉 2차 전류(전압)유지시간을 설정한 값으로 변경할 수 있다.

3. UPI RF COM 의 통신 케이블 연결

RS-422 통신 케이블 연결

UPI RF COM 장비의 J20  RS-422단자에 컴퓨터 측의 RS-422 T+, T-, R+, R- 단자를 다음과 같이 연결한다.

컴퓨터 측                                          RF COM의 J20 단자측

Tx+  -------------------------------------- 첫 번째 단자

Tx-  -------------------------------------- 두 번째 단자

Rx+  -------------------------------------- 세 번째 단자

Rx-  -------------------------------------- 네 번째 단자

<그림 4> UPI RF COM  장비의 모습

4. UPI RF COM 의 스테이션 설정

UPI RF COM 장비의 스테이션은 앞면 조작 스위치로 다음과 같은 방법으로 변경할 수 있다.

             1) RESET 키를 누른 상태에서 장비를 켠다.

             2) S 키를 계속 눌러서 어드레스 ( Address ) 설정을 선택한다.

             3) 좌, 우, 상, 하 이동키로 0 ~ 255 어드레스 중에서 설정한다.

             4) 설정이 완료되면 RESET 키를 누른다.
