Teletrol Allegro 프로토콜

1. 읽기 설정

<그림1>은 미국의 TELETROL 사 에서 개발한 Integrator Controller의 읽기설정 예 인데 DEVICE 의 설정은 DLL 라이브러리에서 지정한 내용으로 사용하므로 None 으로 설정한다.

또한 프로토콜 옵션에 Allegro 라이브러리의 사용자이름(TELETROL : 기본값), 암호(PASSWORD : 기본값), Workstation Segment 번호(1 : 기본값),  Workstation Node 번호(101 : 기본값), 최대 Polling 시간(기본값 : 10초), 디지털/아날로그 출력 전후 지연시간(기본값 : 300 msec) 순으로 입력할 수 있다.

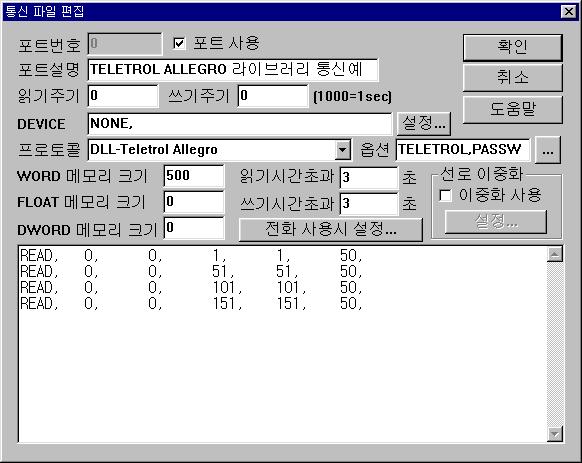

<그림 1> Teletrol Allegro라이브러리를 사용한 경우의 통신파일작성 예

<그림 2> Teletrol Allegro라이브러리의 통신환경 설정 대화상자

<그림 2>는 통신설정 화면의 옵션버턴(  )을 눌러서 나타나는 대화상자인데 여기서 통신방법 통신속도, IP 번호, PORT 번호 등을 설정한다.

<그림 2>의 경우는 UDP/IP 로 통신하고 IP 번호가 162.0.9.2, Integrator 서비스 포트 번호는 1 번 일 경우의 통신설정 예이다.

Teletrol Allegro 라이브러리를 사용하기 위해서는 Allegro 라이브러리에서 제공하는 DLL 파일(allegro.dll, ...)들이 통신 프로그램 DLL 디렉토리 또는 원도우 시스템(system) 디렉토리에 복사되어 있어야 한다.

Teletrol Allegro 라이브러리를 사용하여 컨트롤러의 내용 읽기는 다음과 같이 설정하여 사용한다.

1) 스테이션 : 사용안함. (0 으로 고정)

2) 읽을종류: 0 – 일반, OP – OPB 아이템, VA – Variable.

3) 읽을 주소 : 읽을 주소. 일반 - 1 ~ 512, OP 또는 VA – 설정위치.

4) 메모리 저장 위치 : 읽어온 상태값을 저장할 버퍼위치.

5) 읽는 크기: 한번에 읽어올 항목갯수. (일반 메모리는 1 ~ 512,  최대 512 개, OP 또는 VA 는 1 로 고정)

6) OPB 아이템 또는 페이지 인덱스 : 읽을 종류가 OP 일 때만 사용.

OP 읽기는 하나의 읽기 명령으로 다음의 3개의 내용이 메모리에 저장된다.

메모리 저장 위치 + 0  :  Attribute value.

메모리 저장 위치 + 1  :  Control program write value.

메모리 저장 위치 + 2  :  Priority.

VA 읽기는 하나의 읽기 명령으로 다음의 2개의 내용이 메모리에 저장된다.

메모리 저장 위치 + 0  :  Value.

메모리 저장 위치 + 1  :  Lock.

2. 쓰기 설정

디지털 출력 설정법

디지털 출력은 Teletrol Allegro 라이브러리를 이용하여 Digital 출력값을 바꾸는 기능으로 다음과 같이 사용한다.

디지털 출력 TAG 설정 시 필요한 2 가지

PORT    연결된 PORT 번호            0 ~ 255

ADDRESS           출력번지              디지털 출력번지 1 ~ 512 사이값

예) Port : 0 Address:0021, 라고 설정하고 출력을 하면 Teletrol 컨트롤러의 21 번 상태값을 바꿀(ON/OFF) 수 있다.

아날로그 출력 설정법

아날로그 출력은 Teletrol Allegro 라이브러리를 이용하여 Analog 출력값을 바꾸는 기능으로 다음과 같이 사용한다.

아날로그 출력 TAG 설정 시 필요한 4 가지

PORT                  연결된 PORT 번호            0 ~ 255

STATION             쓰기 종류가 OPB 일때만 포인트 번호

ADDRESS           일반 - Analog 출력번지 1 ~ 512 사이값, OP – OPB 아이템 인덱스 또는 페이지 번호, VA – Variable 번호.

EXTRA1               일반 – 빈칸, OP – OPB 쓰기, VA – Variable 쓰기.

EXTRA2               일반 – 사용안함, OP – Operation code 2 : Lock, 3 : Unlock, 기타 : SetVal(설정치), VA – 콘트롤 상태 0 : none, 1 : User lock.

예1) Port : 0  Address:0007, 라고 설정하고 출력을 하면 Teletrol 컨트롤러의 7번 값을 바꿀 수 있다.

예2) Port : 0  Station:101  Address:0000  Extra1:OP Extra2:1, 이라고 설정하고 아날로그 출력을 하면 Teletrol 컨트롤러의 OPB 아이템의 101 포인트 첫번째 아이템 인덱스의 SetVal (설정치)를 바꿀 수 있다.

예3) Port : 0  Station:101  Address:0001  Extra1:OP Extra2:2, 이라고 설정하고 아날로그 출력을 하면 Teletrol 컨트롤러의 OPB 아이템의 101 포인트 두번째 아이템 인덱스을 Lock 시킬 수 있다.

예4) Port : 0  Station:101  Address:0000  Extra1:OP Extra2:3, 이라고 설정하고 아날로그 출력을 하면 Teletrol 컨트롤러의 OPB 아이템의 101 포인트 첫번째 아이템 인덱스을 Unlock 시킬 수 있다.

예5) Port : 0  Address:1001  Extra1:VA Extra2:0, 이라고 설정하고 아날로그 출력을 하면 Teletrol 컨트롤러의 1001 Variable 번호의 값을 설정하고 콘트롤 상태를 none 로 바꾼다.

예6) Port : 0  Address:1002  Extra1:VA Extra2:1, 이라고 설정하고 아날로그 출력을 하면 Teletrol 컨트롤러의 1002 Variable 번호의 값을 설정하고 콘트롤 상태를 User lock 로 바꾼다.
