Sunny Net 는 독일의 SMA Regelsyteme사의 Sunny boy 장비와 통신을 위한 드라이버이다.

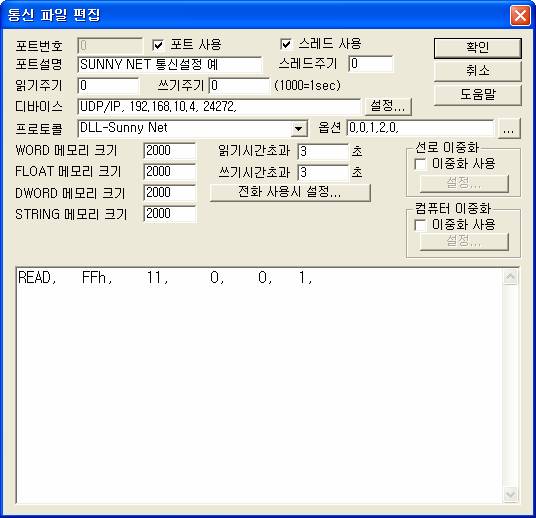

<그림 1>은 Sunny Net 통신 드라이버의 통신설정 예이다.
<그림 1> Sunny Net 드라이버의 통신 설정 예
<그림 1>의 DEVICE 설정은 연결된 통신포트(COM1), 통신속도( 19200 ), 패리티 비트 ( 0 ), 데이터 비트 ( 8 ), 정지 비트 ( 1 ), 순으로 입력한다.
Ethernet 모듈을 이용하여 통신을 하고자 할 경우에는 UDP/IP, IP, 서비스포트(24272)로 설정한다.
또한 프로토콜 옵션 부에는 컴퓨터(소스)의 스테이션 번호(0 ~ 65535, 기본 = 0 ), 전력선 통신을 위한 동기화 코드 사용여부(0 = 비 사용, 1 = 사용, 기본 = 0 ), SMA Net Frame 사용여부(0 = 비 사용, 1 = 사용, 기본 = 0 ), 장비 종류 번호(0 = 기본, 1 = SCC, 2 = SBC+, 기본 = 0 ), 멀티 패킷을 경우 각각의 패킷 간 지연시간(0 ~ 5000 mSec, 기본 = 0)을 콤마( , )로 구분하여 입력한다.
Sunny Net 장비의 스테이션 번호, 통신속도 등은 앞면 조작버튼으로 설정할 수 있다.
Sunny Net의 드라이버의 읽기 작성 형식
Sunny Net 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 장비 번호 – Sunny Boy 장비에 설정된 Address(0 ~ 65535).
2) 읽을 명령어 – 11 (데이터 읽기)로 고정.
3) 읽기 시작주소 – 사용안함.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽을 크기 – 항상 1개로 고정.
6) 읽은 데이터 저장방법 – 0 : Normal, SBC, SCC+ 의 형식으로 저장,
1 ~ 255 : 작업디렉토리\SCAN\CH_INFO%03d.ini 파일에서 읽은 데이터 저장방법을 설정. ( <표 4> 참조 )
읽기 설정 예)
READ, FFh, 11, 0, 0, 1,
<표 1> ~ <표 3>은 11(데이터 읽기) 명령어로 기본, SCC, SBC+ 장비종류의 읽어온 값을 통신 메모리에 저장하는 순서와 내용이다.
<표 4>는 읽은 데이터를(현재 값) 저장하기 위한 ini 파일 작성법이고 <그림 2>는 ini 파일 작성 예이다.
| 저장 위치 | 저장 내용 | 비고 |
| 읽기 저장위치 + 0 ~ 2 | 읽은 데이터의 년, 월, 일 | 장비의 현재시간 |
| 읽기 저장위치 + 3 ~ 5 | 읽은 데이터의 시, 분 초 | |
| 읽기 저장위치 + 6 | Time Basis | DWORD 데이터 |
| 읽기 저장위치 + 7 | Analog data K1 Upv actual | WORD 데이터 |
| 읽기 저장위치 + 8 | Analog data K2 Upv nominal | |
| 읽기 저장위치 + 9 | Analog data K3 lac actual | |
| 읽기 저장위치 + 10 | Analog data K4 lac nominal | |
| 읽기 저장위치 + 11 | Analog data K5 Uac | |
| 읽기 저장위치 + 12 | Analog data K6 Fac | |
| 읽기 저장위치 + 13 | Analog data K7 Pac | |
| 읽기 저장위치 + 14 | Analog data K8 Zac | |
| 읽기 저장위치 + 15 | Analog data K9 d-Zac | |
| 읽기 저장위치 + 16 | Analog data K10 R-Iso | |
| 읽기 저장위치 + 17 | Analog data K11 Uac-Srr | |
| 읽기 저장위치 + 18 | Analog data K12 Fac-Srr | |
| 읽기 저장위치 + 19 | Analog data K13 Zac-Srr | |
| 읽기 저장위치 + 20 | Analog data K14 IZac | |
| 읽기 저장위치 + 21 | Analog data K15 TKK | |
| 읽기 저장위치 + 22 | Counter data K16 E-Total | DWORD 데이터 |
| 읽기 저장위치 + 23 | Counter data K17 h-Total | |
| 읽기 저장위치 + 24 | Counter data K18 Net-In | |
| 읽기 저장위치 + 25 | Counter data K19 ErrorCnt | |
| 읽기 저장위치 + 26 | Counter data K20 Snr | |
| 읽기 저장위치 + 27 | Status data K21 Status | BYTE 데이터 |
| 읽기 저장위치 + 28 | Status data K22 Status |
<표 1> 기본 장비종류의 11(데이터 읽기) 명령어로 읽어온 값을 통신 메모리에 저장하는 순서와 내용
| 저장 위치 | 저장 내용 | 비고 |
| 읽기 저장위치 + 0 ~ 2 | 읽은 데이터의 년, 월, 일 | 장비의 현재시간 |
| 읽기 저장위치 + 3 ~ 5 | 읽은 데이터의 시, 분 초 | |
| 읽기 저장위치 + 6 | Time Basis | DWORD 데이터 |
| 읽기 저장위치 + 7 | E-day [kWh] | |
| 읽기 저장위치 + 8 | E-total [kWh] | |
| 읽기 저장위치 + 9 | Mode and Error | WORD 데이터 |
| 읽기 저장위치 + 10 | Pac [W] | FLOAT 데이터 |
| 읽기 저장위치 + 11 | Ppv [W] | |
| 읽기 저장위치 + 12 | MPP Search Count | WORD 데이터 |
| 읽기 저장위치 + 13 | Vpv [V] | DWORD 데이터 |
| 읽기 저장위치 + 14 | Upv0 [V] | |
| 읽기 저장위치 + 15 | Ipv [A] | FLOAT 데이터 |
| 읽기 저장위치 + 16 | Iac [A] | |
| 읽기 저장위치 + 17 | Vac Phase 1 [V] | |
| 읽기 저장위치 + 18 | Vac Phase 2 [V] | |
| 읽기 저장위치 + 19 | Vac Phase 3 [V] | |
| 읽기 저장위치 + 20 | Fac [Hz] | |
| 읽기 저장위치 + 21 | R_ISO | |
| 읽기 저장위치 + 22 |
|
|
| 읽기 저장위치 + 23 | Temp PT100 [degree] | |
| 읽기 저장위치 + 24 | Reserved | WORD 데이터 |
| 읽기 저장위치 + 25 | Operation Time [h] | DWORD 데이터 |
| 읽기 저장위치 + 26 | Working time [h] | |
| 읽기 저장위치 + 27 | Tstart | |
| 읽기 저장위치 + 28 | Twait | |
| 읽기 저장위치 + 29 | Startup counter | |
| 읽기 저장위치 + 30 | Fault Counter | |
| 읽기 저장위치 + 31 | Warn Counter | |
| 읽기 저장위치 + 32 ~ 51 | K1 ~ K20 | WORD 데이터 |
| 읽기 저장위치 + 52 ~ 56 | AIN1, AIN3, AIN4, AIN5, AIN6 | FLOAT 데이터 |
| 읽기 저장위치 + 57 ~ 64 | Digital Input 1 ~ 8 ( 비트 0 에 저장 ) | BYTE 데이터 |
| 읽기 저장위치 + 65 | FI-status | WORD 데이터 |
| 읽기 저장위치 + 66 | FI-code | BYTE 데이터 |
| 읽기 저장위치 + 67 | Energy Value | WORD 데이터 |
<표 2> SCC 장비종류의 11(데이터 읽기) 명령어로 읽어온 값을 통신 메모리에 저장하는 순서와 내용
| 저장 위치 | 저장 내용 | 비고 |
| 읽기 저장위치 + 0 ~ 2 | 읽은 데이터의 년, 월, 일 | 장비의 현재시간 |
| 읽기 저장위치 + 3 ~ 5 | 읽은 데이터의 시, 분 초 | |
| 읽기 저장위치 + 6 | Time Basis | DWORD 데이터 |
| 읽기 저장위치 + 7 | Pac [W] | FLOAT 데이터 |
| 읽기 저장위치 + 8 | Reserved | WORD 데이터 |
| 읽기 저장위치 + 9 | E-day [kWh] | DWORD 데이터 |
| 읽기 저장위치 + 10 | E-total [kWh] | |
| 읽기 저장위치 + 11 | Operating time [s] | |
| 읽기 저장위치 + 12 | Power ON [time] | |
| 읽기 저장위치 + 13 ~ 16 | Reserved | WORD 데이터 |
| 읽기 저장위치 + 17 ~ 18 | Serial number (2개의 DWORD 값) | DWORD 데이터 |
| 읽기 저장위치 + 19 | Reserved | WORD 데이터 |
| 읽기 저장위치 + 20 | Mode and Error | |
| 읽기 저장위치 + 21 | Energy value [days] | |
| 읽기 저장위치 + 22 | Measuring data [cycle] | DWORD 데이터 |
| 읽기 저장위치 + 23 | Detective Device [low], Registered Device [high] | WORD 데이터 |
| 읽기 저장위치 + 24 | On line | |
| 읽기 저장위치 + 25 | FI-status | |
| 읽기 저장위치 + 26 | FI-code | BYTE 데이터 |
| 읽기 저장위치 + 27 ~ 34 | AIN 1 ~ 8 | FLOAT 데이터 |
| 읽기 저장위치 + 35 ~ 42 | Digital Input 1 ~ 8 ( 비트 0 에 저장 ) | BYTE 데이터 |
| 읽기 저장위치 + 43 ~ 106 | K1 ~ K64 | WORD 데이터 |
| 읽기 저장위치 + 107 | 24V
|
|
| 읽기 저장위치 + 108 ~ 111 | Reserved | |
| 읽기 저장위치 + 112 | Reserved | BYTE 데이터 |
<표 3> SBC+ 장비종류의 11(데이터 읽기) 명령어로 읽어온 값을 통신 메모리에 저장하는 순서와 내용
파일 이름 |
ini 파일 작성법 |
작업디렉토리\SCAN\CH_INFO%03d.ini
여기서 %03d 는 1 ~ 255 의 설정 데이터 번호 |
1) 파일의 첫 줄에 텍스트로 작성. 2) 각 인자는 , (콤마)로 구분한다. 3) 최대 256개의 채널 정보를 작성. 4) B = Byte, W = Word, D = Double Word, F = Float, S = String(문자열) 데이터를 뜻함. 5) S 뒤쪽의 숫자는 문자열의 길이이다. 예) S10 : 문자열 10개 |
<표 4> 읽은 데이터(현재 값) 저장을 위한 ini 파일 작성법

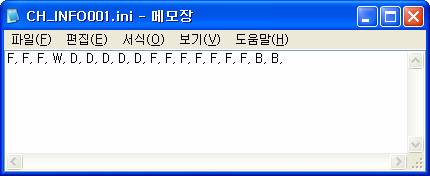

<그림 2> 읽은 데이터(현재 값) 저장을 위한 ini 파일 작성 예
주의) Sunny Net 통신 드라이버에 의해 읽은 값은 WORD/FLOAT/DWORD 메모리에 동일한 저장위치에 저장되고 저장 값은 메모리 형식에 따라 다르다.
<그림 1> 프로토콜 옵션부의

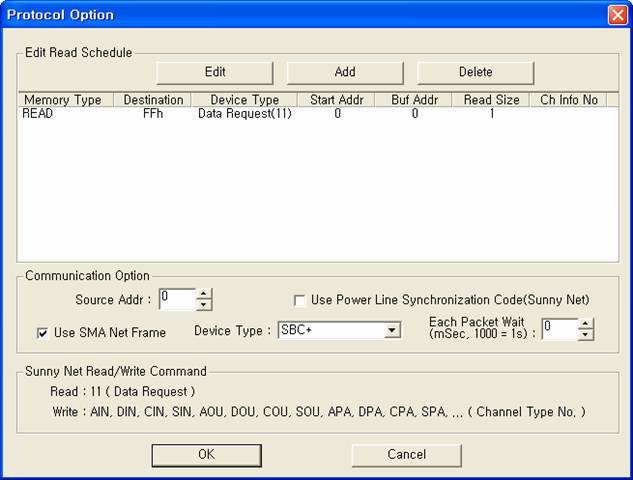

아이콘을 클릭하면 <그림 3>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
<그림 3> Sunny Net 통신 드라이버의 읽기 설정 대화상자
<그림 3>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
또한 <그림 3>의 Source Addr 에서 컴퓨터(소스)의 스테이션 번호(0 ~ 65535, 기본 = 0 )를 설정할 수 있고 Use Power Line Synchronization Code 영역에서 전력선 통신을 위한 동기화 코드 사용여부(0 = 비 사용, 1 = 사용, 기본 = 0 ), SMA Net Frame 사용여부(0 = 비 사용, 1 = 사용, 기본 = 0 ), 장비 종류 번호(0 = 기본, 1 = SCC, 2 = SBC+, 기본 = 0 ), Each Packet Wait 영역에서 멀티 패킷을 경우 각각의 패킷 간 지연시간(0 ~ 5000 mSec, 기본 = 0)을 설정할 수 있다.

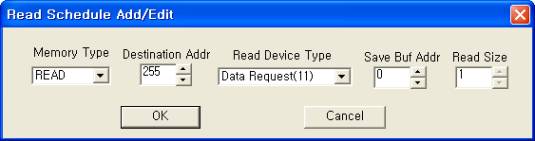

<그림 4>는 <그림 3>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.
<그림 4> Sunny Net 통신 드라이버의 읽기 설정 READ 추가/편집 대화상자의 예
쓰기 설정으로 지정한 읽기 내용에 대한 현재 값을 읽을 수 있다.
디지털 쓰기
디지털 쓰기를 위한 디지털 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station Sunny Boy 장비에 설정된 Address(0 ~ 65535).
3) Address 채널(Channel = Analog/Digital/Counter/Status) 내의 인덱스(Index) 번호.
4) Extra1 채널 타입 번호.
AIN : 아날로그 입력 채널(타입 번호 = 0101h),
DIN : 디지털 입력 채널(타입 번호 = 0102h),
CIN : 카운트 입력 채널(타입 번호 = 0104h),
SIN : 상태 입력 채널(타입 번호 = 0108h),
AOU : 아날로그 출력 채널(타입 번호 = 0201h),
DOU : 디지털 출력 채널(타입 번호 = 0202h),
COU : 카운트 출력 채널(타입 번호 = 0204h),
SOU : 상태 Parameter 채널(타입 번호 = 0208h),
APA : 아날로그 Parameter 채널(타입 번호 = 0101h),
DPA : 디지털 Parameter 채널(타입 번호 = 0102h),
CPA : 카운트 Parameter 채널(타입 번호 = 0104h),
SPA : 상태 Parameter 채널(타입 번호 = 0108h),
READ_CH : 채널 정보를 읽어서 작업디렉토리\SCAN\CH_SAVE%03d.ini 파일에 저장, %03d = Station 번호.
( <표 4>, <그림 2>와 같은 방법으로 저장됨)
0 또는 문자 등 : 디지털 입력 채널(타입 번호 = 0902h),
기타 숫자 : 채널 타입 번호 값,
( Bit 0 = Analog, Bit 1 = Digital, Bit 2 = Counter, Bit 3 = Status, … Bit 8 = Input, Bit 9 = Output, Bit 10 = Parameter, Bit 11 = Instant. Values … )
5) Extra2 출력 데이터 형식.
1 : DWORD 데이터,
2 : BYTE 데이터,
0, 빈칸 등 : WORD 데이터.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station Sunny Boy 장비에 설정된 Address(0 ~ 65535).
3) Address 채널(Channel = Analog/Digital/Counter/Status) 내의 인덱스(Index) 번호.
4) Extra1 채널 타입 번호.
AIN : 아날로그 입력 채널(타입 번호 = 0101h),
DIN : 디지털 입력 채널(타입 번호 = 0102h),
CIN : 카운트 입력 채널(타입 번호 = 0104h),
SIN : 상태 입력 채널(타입 번호 = 0108h),
AOU : 아날로그 출력 채널(타입 번호 = 0201h),
DOU : 디지털 출력 채널(타입 번호 = 0202h),
COU : 카운트 출력 채널(타입 번호 = 0204h),
SOU : 상태 Parameter 채널(타입 번호 = 0208h),
APA : 아날로그 Parameter 채널(타입 번호 = 0101h),
DPA : 디지털 Parameter 채널(타입 번호 = 0102h),
CPA : 카운트 Parameter 채널(타입 번호 = 0104h),
SPA : 상태 Parameter 채널(타입 번호 = 0108h),
READ_CH : 채널 정보를 읽어서 작업디렉토리\SCAN\CH_SAVE%03d.ini 파일에 저장, %03d = Station 번호.
( <표 4>, <그림 2>와 같은 방법으로 저장됨)
0 또는 문자 등 : 아날로그 입력 채널(타입 번호 = 0901h),
기타 숫자 : 채널 타입 번호 값,
( Bit 0 = Analog, Bit 1 = Digital, Bit 2 = Counter, Bit 3 = Status, … Bit 8 = Input, Bit 9 = Output, Bit 10 = Parameter, Bit 11 = Instant. Values … )
5) Extra2 출력 데이터 형식.
1 : DWORD 데이터,
2 : BYTE 데이터,
0, 빈칸 등 : WORD 데이터.
설정 예1)
PORT : 0 STATION : 255 ADDRESS : 0002 EXTRA1 : AIN EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 Sunny Net 장비의 아날로그 입력 채널 2번 인덱스( Index )의 내용을 설정한 값으로 출력한다.
Sunny Boy 장비에 통신케이블 및 기본 전원은 다음과 같은 방법으로 연결한다.
RS-232C 통신케이블 연결

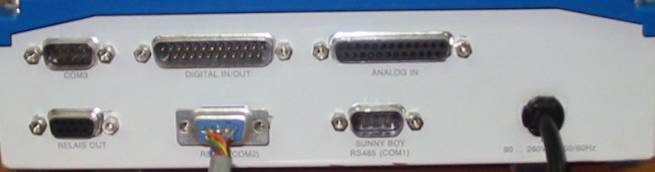

<그림 5>의 RS-232C ( COM2 ) 단자에 일반적인 RS-232C 통신 케이블( Cross )을 연결한다.

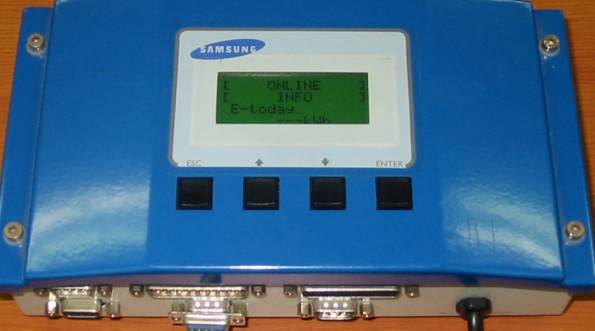

<그림 6>는 Sunny Boy 장비의 모습이다.
<그림 5> Sunny Boy 에 통신 케이블 및 기본전원 등을 연결한 모습
<그림 6> Sunny Boy 장비의 모습
기본 전원연결
sunny Boy의 기본전원은 제공된 전원 소켓에 90 ~ 260VAC 50/60Hz를 입력한다.
