Speed Chiller Controller 통신 드라이버

Speed Chiller Controller는 국내 ㈜삼정이엔씨 의 냉각기 컨트롤러 장비와 통신을 위한 드라이버이다.

참고) Speed Chiller Controller 통신드라이버의 설정 및 운전 상태 값은 통신 프로그램 시작/종료 시 ‘작업폴더\SCAN’ 폴더에서 저장된 값을 읽어오고, 저장한다. 단 저장된 자료가 없을 때는 각각의 장비의 기본 설정 값은 25.2 이고 운전상태는 Off 이다.

1. 읽기 설정

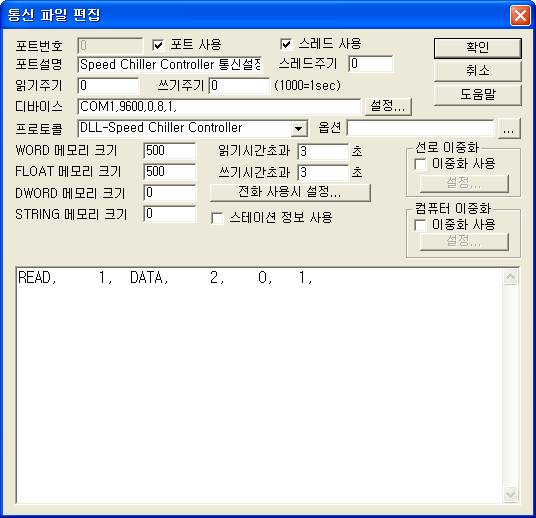

<그림 1>은 Speed Chiller Controller 통신 드라이버의 통신파일 편집 예이다.

<그림 1> Speed Chiller Controller 드라이버의 통신파일 편집 예

<그림 1>의 디바이스 설정은 연결된 통신포트(COM1), 통식속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 콤마( , )로 구분하여 장비에 설정된 값을 입력한다.

Speed Chiller Controller 통신 드라이버의 읽기 형식

Speed Chiller Controller 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1)    STATION – 장비 번호를 입력.

2)    읽기 명령어 – DATA 명령어로 고정.( <표 1> 참조 )

3)    읽을 주소 – 0 ~ 9 사이의 냉각기 번호를 입력.

4)    통신 메모리 저장 위치 – 읽은 값을 저장할 시작번지.

5)    읽는 크기 - 읽어올 데이터 수. (항상 1로 설정, <표 1> 참조)

읽기 예

READ,     1,  DATA,     2,    0,   1,

<표 1>은 Speed Chiller Controller 통신 드라이버 DATA 읽기 명령어의 읽은 값 저장위치와 내용이다.

<표 1> Speed Chiller Controller 통신 드라이버 DATA 읽기 명령어의 읽은 값 저장위치와 내용

Speed Chiller Controller 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT 메모리에 동일한 값(저장형식만 다름)이 저장한다.

단 현재/설정 온도 값의 경우 FLOAT 메모리에는 실제 값이 저장되고 WORD/DWORD 메모리에는 실제 값 x 10 의 값이 저장된다.

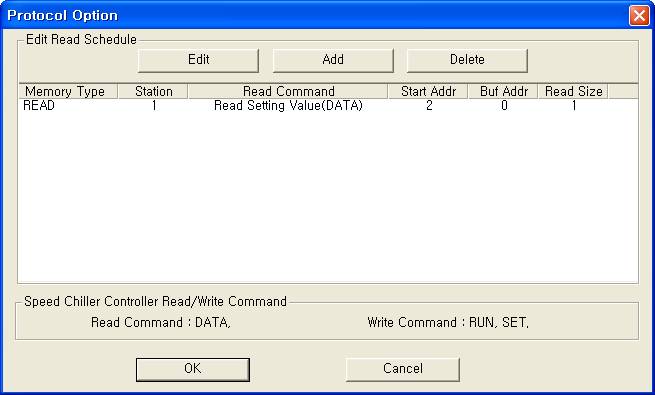

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

<그림 2> Speed Chiller Controller 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

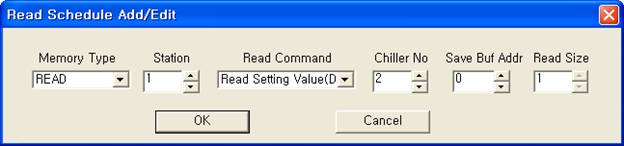

<그림 3> Speed Chiller Controller 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

Speed Chiller Controller 통신 드라이버의 쓰기로 설정 값 등을 변경 할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 설정방법 등이 동일하고 출력 값(0 또는 1)만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소

1)  PORT                  연결된 통신포트 번호. (COM 번호가 아님)

2)  STATION              장비 번호를 입력.

3)  ADDRESS            0 ~ 9 사이의 냉각기 번호를 입력.

4)  Extra1                  RUN, SET 중의 명령어를 입력. ( <표 2> 참조 )

5)  Extra2                  사용안함.

<표 2> Speed Chiller Controller 통신 드라이버 쓰기 명령어의 종류와 출력인자 설정범위

설정 예1)

PORT : 0   STATION : 1   ADDRESS : 0002  EXTRA1 : RUN  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 Speed Chiller Controller 의 1번 장비 2번 냉각기를 On/Off 시킬 수 있다.

설정 예2)

PORT : 0   STATION : 1   ADDRESS : 0002  EXTRA1 : SET  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 Speed Chiller Controller 의 1번 장비 2번 냉각기의 설정온도를 지정한 값(소수점 1자리 실제 값)으로 변경할 수 있다.

3. 통신케이블 및 전원연결

Speed Chiller Controller 장비의 통신케이블과 기본 전원은 다음과 같은 방법으로 연결한다.

통신케이블 연결

<그림 4>와 같은 Speed Chiller Controller 장비의 RS-485 통신단자의 +, - 에 컴퓨터 측의 RS-485 +, - 를 연결한다.

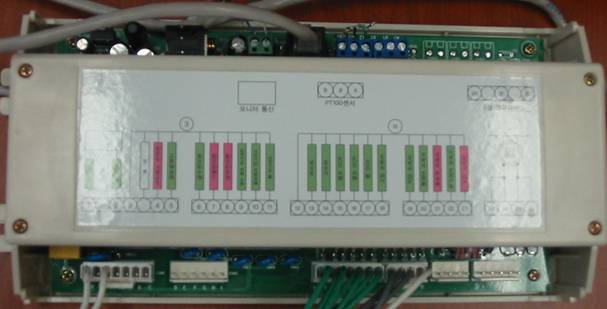

<그림 4> Speed Chiller Controller 장비에 통신 케이블, 기본전원 등을 연결한 모습

 기본 전원연결

<그림 4>와 같은 Speed Chiller Controller 장비의 전원 입력부에 220V AC 기본전원을 연결한다.

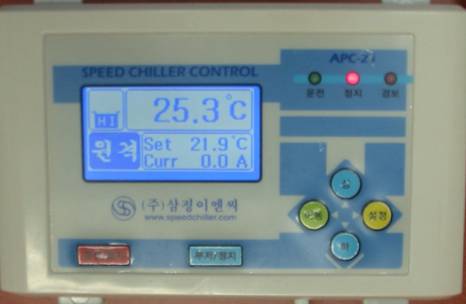

<그림 5>는 Speed Chiller Controller 조작 장비의 모습이다.

<그림 5> Speed Chiller Controller 장비의 앞면 모습
