SeaTech Panel Controller 통신 드라이버

SeaTech Panel Controller는 국내 세아테크의 판넬 컨트롤러와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 SeaTech Panel Controller 통신 드라이버의 통신설정 예이다.

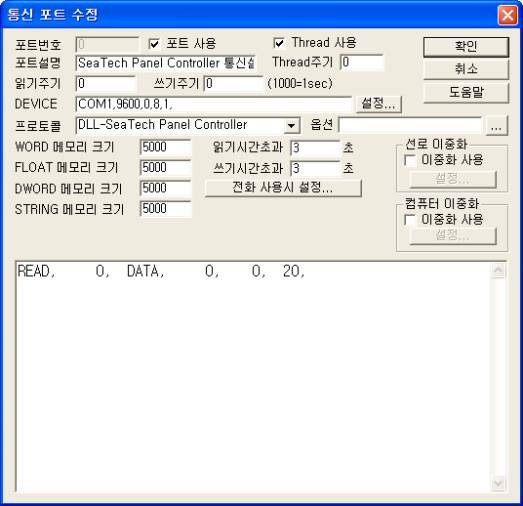

<그림 1> SeaTech Panel Controller 드라이버의 통신 설정 예

<그림 1>의 디바이스 설정은 연결된 통신포트, 통신속도( 9600 ), 패리티 비트( 0 ), 데이터 비트( 8 ), 정지비트( 1 ) 순으로 장비에 설정된 값을 입력한다.

주의) SeaTech Panel Controller의 시리얼 통신속도는 9600, 0, 8, 1 로 고정되어 있다.

SeaTech Panel Controller 드라이버의 읽기 작성 형식

SeaTech Panel Controller 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 장비의 스테이션 – 사용안함. (0 등으로 설정)

2) 읽기 데이터 – DATA 로 고정.

3) 읽을 시작번지 – 사용안함.

4) 통신 메모리 저장위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 단말장치의 개수 – 1 ~ 20 중에서 설정.

읽기 설정 예)

READ,     0,   DATA,    0,     0,   20,

<표 1>은 SeaTech Panel Controller 통신 드라이버의 읽은 데이터 저장위치와 내용이다.

<표 1> SeaTech Panel Controller 통신 드라이버의 읽은 데이터 저장위치와 내용

주의) SeaTech Panel Controller 통신 드라이버로 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT 메모리에 같은 값이( 값 형식만 다름 ) 저장된다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

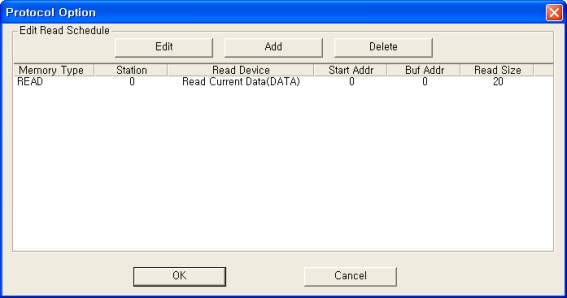

<그림 2> SeaTech Panel Controller 통신 드라이버의 읽기 설정 대화상자

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.

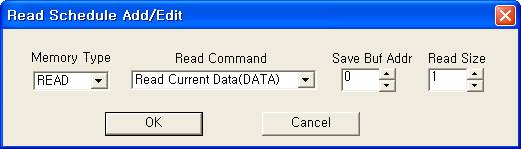

<그림 3> SeaTech Panel Controller 통신 드라이버의 읽기 설정 READ 추가/편집 대화상자의 예

2. 쓰기 설정

쓰기 설정으로 DO 포인트를 제어할 수 있다.

디지털 쓰기

디지털 쓰기를 위한 디지털 출력 태그 설정 시 필요한 요소

1) Port             연결된 통신포트 번호. (COM 번호가 아님)

2) Station         1 ~ 20 번 사이의 장치번호를 입력.

3) Address      0 ~ 7 사이의 비트 위치를 설정.

4) Extra1          DO 출력명령으로 고정.

5) Extra2          사용안함.

설정 예1)

PORT : 0   STATION : 1   ADDRESS : 0000  EXTRA1 : DO  EXTRA2 :  로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 1번 SeaTech Panel Controller 장비의 첫번째( 0 번 비트) DO 값을 제어(ON/OFF)할 수 있다.

설정 예2)

PORT : 0   STATION : 2   ADDRESS : 0007  EXTRA1 : DO  EXTRA2 :  로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 2번 SeaTech Panel Controller 장비의 여덟번째( 7 번 비트) DO 값을 제어(ON/OFF)할 수 있다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소

1) Port             연결된 통신포트 번호. (COM 번호가 아님)

2) Station         1 ~ 20 번 사이의 장치번호를 입력.

3) Address      사용안함.

4) Extra1          DO 출력명령으로 고정.

5) Extra2          사용안함.

설정 예1)

PORT : 0   STATION : 1   ADDRESS : 0000  EXTRA1 : DO  EXTRA2 :  로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 1번 SeaTech Panel Controller 장비의 8개 DO 를 동시에 제어(출력 값 = 0 ~ 255 사이)할 수 있다.

3. 장비의 기본전원 및 통신케이블 연결

SeaTech Panel Controller 장비의 기본전원 및 통신케이블은 다음과 같이 연결한다.

기본전원 연결

SeaTech Panel Controller 장비의 기본전원 입력부에 24V DC 전원을 연결한다.

통신케이블 연결

SeaTech Panel Controller COM3 단자에 <그림 4>의 예와 같이 RS-232C 통신케이블을 연결한다.

SeaTech Panel Controller COM3 단자             컴퓨터 RS-232C 단자

             2번 핀  -------------------------------  Rx (2번 핀)

             3번 핀  -------------------------------  Tx (3번 핀)

             5번 핀  -------------------------------  Ground (5번 핀)

<그림 4>는 SeaTech Panel Controller 장비에 기본전원 및 통신케이블 등을 연결한 예이고 <그림 5>는 장비의 전면모습이다.

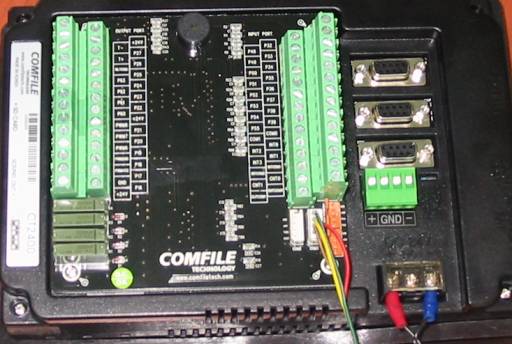

<그림 4> SeaTech Panel Controller 장비에 기본전원 및 통신케이블 등을 연결한 예

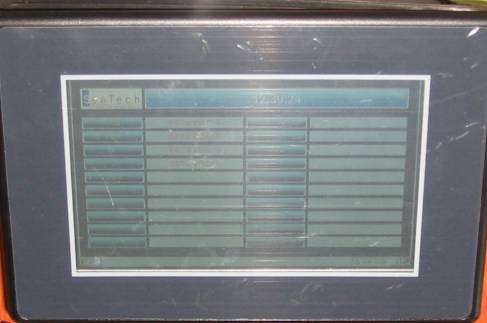

<그림 5> SeaTech Panel Controller 전면의 모습
