SPC-300은 국내의 삼성에서 제작한 PLC 이다.
SPC-300의 입출력 메모리는 왼쪽에서 오른쪽으로 카드 장착 순서로 PLC에 의해서 자동으로 배열된다.
통신 DEVICE 형식은 SPC-300 PLC에 장착되어 있는 스위치 설정에 따라 달라진다.
통신 속도 등의 스위치 설정은 SPC-300 설명서를 참고한다.
SPC-300 READ 작성 형식
SPC-300의 통신 프로토콜의 READ 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION - PLC 에서 설정한 STATION 값.
2) 카드 종류 - DI, AI 등의 카드 종류.
3) 주소 - 메모리 주소.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 ScanBuf의 위치.
5) 읽는 크기 - 읽어올 워드 수.

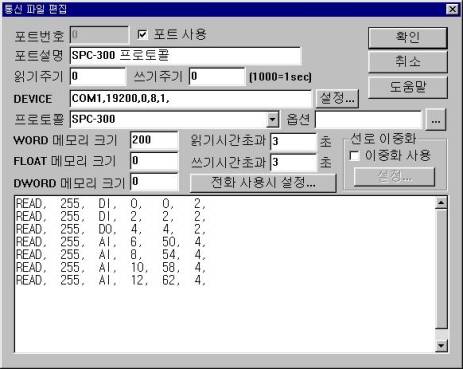

READ 예)
READ, 255, DI, 0, 0, 2,
READ, 255, DI, 2, 2, 2,
READ, 255, DO, 4, 4, 2,
READ, 255, AI, 6, 50, 4,
READ, 255, AI, 8, 54, 4,
디지털 입/출력 카드는 16채널 당 1워드로 구성되지만 아날로그 입력 카드의 경우 2워드(실제 값+채널)로 구성되어 있다. 그러므로 아날로그 입력에서는 주소가 2워드 밖에 증가하지 않는다.
PLC-LADDER 프로그램에서 아날로그 값을 읽을 수 있도록 아날로그 채널 바꾸는 프로그램을 만들어 주어야 AUTOBASE 주 프로그램에서 값을 읽을 수 있다.
출력은 SCAN File과 상관없이 PLC의 직접 ADDRESS에 쓴다.
SPC-300 디지털 출력 설정법
디지털 출력 TAG의 필요한 설정 세 가지
1) PORT : SPC-300이 설치된 PORT번호.
2) STATION : SPC-300의 STATION 번호.(0~191 또는 255)
3) ADDRESS : 출력 번지.(워드 절대번지 사용)
설정 예)
PORT : 0 STATION:1 ADDRESS:0003 라고 설정하면 SPC-300의 1번 STATION, R 영역의 0번째 WORD 3번 bit비트를 제어(ON/OFF)하게 된다.
SPC-300 아날로그 출력 설정법
디지털 출력 TAG의 필요한 설정 세 가지
1) PORT : SPC-300이 설치된 PORT번호.
2) STATION : SPC-300의 STATION 번호.(0~191 또는 255)
3) ADDRESS : 출력 번지.(워드 절대번지 사용)
설정 예)
PORT : 0 STATION: 255 ADDRESS:0192 라고 설정하면 SPC-300
의 255번 STATION, Station 255번의 M
영역의 0번째 WORD의 값을 변경할 수 있다.
주의: SPC-300 프로토콜에서는 쓰기를 할 때 절대 번지를 사용한다. R
영역이나 M영역 등의 영역 구분은 번지로 구분한다. 예를 들어 M0000에 출력을 하고자 한다면 Address값을 1920으로 해주어야 한다.(설명서 참조)
