SNCU-2A Light Controller 는 국내 ㈜신영이엔티의 조명제어 장비와 통신을 위한 드라이버이다.
<그림 1>은 SNCU-2A Light Controller 통신 드라이버의 통신설정 예이다.

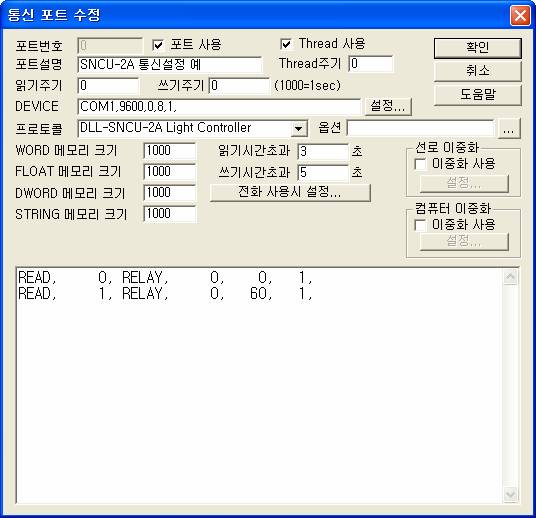

<그림 1> SNCU-2A Light Controller 드라이버의 통신 설정 예
<그림 1>의 DEVICE 설정은 연결된 통신포트( COM1 ), 통신 속도( 9600 ), 패리티 비트 ( 0 ), 데이터 비트 ( 8 ), 정지 비트 ( 1 ) 순으로 장비에 설정된 값을 입력한다.
참고) SNCU-2A 장비는 LCU(조명제어 장치)와 연결을 위한 게이트웨이( Gateway )이다.
SNCU-2A Light Controller의 드라이버의 읽기 작성 형식
SNCU-2A Light Controller 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 장비의 LCU 번지 – 0 ~ 63번 사이의 LCU 번지를 입력.
2) 읽을 데이터 종류 – RELAY, 기타 : 릴레이 현재 값 읽기,
LSTS : LCU 상태(Error 등) 읽기,
PSTS : PSW 상태(Error 등) 읽기.
3) 시작번지 – 사용안함.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽을 크기 – 1로 설정. ( 읽을 종류에 따라 다름, <표 1> 참조 )
읽기 설정 예)
READ, 0, RELAY, 0, 0, 1,
READ, 1, RELAY, 0, 60, 1,
<표 1>은 SNCU-2A Light Controller 통신 드라이버에서 사용하는 읽을 데이터 종류와 내용이다.
| 읽을 데이터 종류 | 내용 | 읽은 데이터 저장위치와 내용 |
비고 |
| RELAY또는 기타 | 릴레이 현재 값 읽기 | 저장위치 + 0 ~ 19 : 0 ~ 191 번 릴레이 현재 값, 저장위치 + 20 : 저장 안함, 항상 0, 저장위치 + 21 ~ 24 : 0 ~ 31 번 릴레이 현재 값, 저장위치 + 25 : 저장 안함, 항상 0, 저장위치 + 26 ~ 27 : 0 ~ 11 번 릴레이 현재 값 |
각 10비트씩, 마지막은 2 비트 |
| LSTS | LCU 상태(Error 등) 읽기 | 저장위치 + 0 ~ : LCU 상태 값. ( 연결된 LCU 개수(최대 64개)만큼 저장 ) |
30h(48) = 정상, 55h(85) = 에러 |
| PSTS | : PSW 상태(Error 등) 읽기 | 저장위치 + 0 ~ 47 : PSW 상태 값. ( PSW 개수만큼 저장 ) |
30h(48) = 정상, 55h(85) = 에러, 00h(0) = 미 지정 |
<표 1> SNCU-2A Light Controller 통신 드라이버에서 사용하는 읽을 데이터 종류와 내용
주의) SNCU-2A Light Controller 드라이버의 읽은 값은 WORD/FLOAT/DWORD 메모리에 동일한 저장위치에 저장되고 저장 값은 메모리 형식에 따라 다르다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

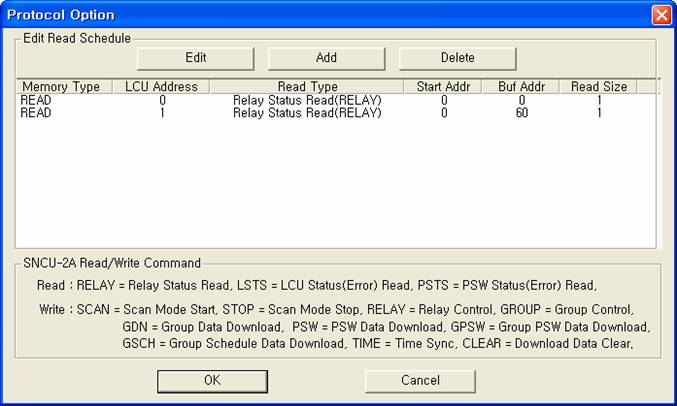

<그림 2> SNCU-2A Light Controller 통신 드라이버의 읽기 설정 대화상자
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.

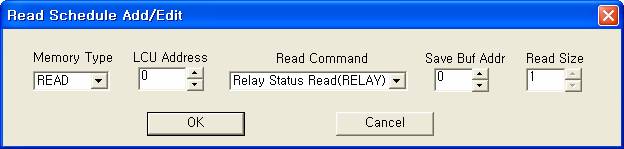

<그림 3> SNCU-2A Light Controller 통신 드라이버의 읽기 설정 READ 추가/편집 대화상자의 예
쓰기 설정으로 SNCU-2A Light Controller 의 릴레이 제어, 그룹 제어, 그룹 데이터 다운로드, 스케쥴 데이터 다운로드 등을 할 수 있다.
디지털 쓰기
디지털 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 0 ~ 63번 사이의 LCU 번지를 입력.
3) Address 릴레이 번호, 그룹 번호 등을 입력. ( <표 2> 참조 )
4) Extra1 출력종류 설정. ( <표 2> 참조 )
5) Extra2 출력 종류가 GSCH 일 경우, 상위 2 자리 = 출력 시간, 하위 2자리는 출력 분을 설정.
<표 2>는 SNCU-2A Light Controller 통신 드라이버에서 사용하는 출력 종류와 출력인자 등에 대한 설명이고 <표 3>은 다운로드 데이터 입력방법이다.
| 출력종류 (Extra1) |
Address (10진수) |
내용 | 출력/다운로드 데이터 |
비고 |
| SCAN | 사용안함 | SCAN 모드로 설정 | 사용안함 |
|
| STOP | STOP 모드로 설정 |
|
|
|
| RELAY | 0 ~ 192 릴레이 번호 | 개별 릴레이 제어 | 출력 값 (0 = OFF, 1 = ON) |
|
| GROUP | 0 ~ 29 그룹 번호 | 그룹 제어 |
|
|
| GDN | 0 ~ 29 그룹 번호 | 그룹 데이터 다운로드 | <표 3>과 같은 방법으로 데이터 입력 후 전송. |
192개 릴레이의 현 그룹 사용 여부. (0 = 미 사용, 1 = 사용) |
| PSW | 0 ~ 15 스위치 번호 | 개별 PSW 데이터 다운로드 | 1 ~ 8 구의 릴레이 번호 데이터 : 255 = 미 사용, 0 ~ 191 = 릴레이 번호. |
|
| GPSW | 0 ~ 15 스위치 번호 | 그룹 PSW 데이터 다운로드 | 1 ~ 8 구의 릴레이 번호 데이터 : 255 = 미 사용, 0 ~ 191 = 릴레이 번호. |
|
| GSCH.xx | 0 ~ 29 그룹 번호 | 그룹 스케쥴 데이터 다운로드 | 출력 값, ( 0 = OFF, 1 = ON ) Extra2 의 상위 2자리 = 출력시간, 하위 2자리 = 출력 분 |
Extra1의 xx = 0 ~ 17 번 Real No를 입력 ( 기본 = 0 번 ) |
| TIME | 사용안함 | SNCU-2A 장비의 시간을 컴퓨터 현재시간으로 설정 | 사용안함 |
LCU 번지는 0으로 설정 |
| CLEAR | 사용안함 | 다운로드 된 그룹/PSW/스케쥴 등의 데이터를 삭제 | 0 = 그룹 데이터 삭제, 1 = 패턴 데이터 삭제,(사용안함) 2 = 개별 PSW 데이터 삭제, 3 = 그룹 PSW 데이터 삭제, 4 = 스케쥴 데이터 삭제 |
|
| T_SET | 사용안함 | 전체 LCU 설정 | 사용안함 |
|
<표 2> SNCU-2A Light Controller 통신 드라이버에서 사용하는 출력 종류와 출력인자 등에 대한 설명
파일 이름 |
작업디렉토리\SCAN\comm%03d.ini 명령입력 (%03d : PORT 번호, 읽은 후 파일은 자동 삭제 됨) |
작성 방법 |
콤마( , )로 구분된 숫자를 한 줄에 입력 |
비고 |
|
<표 3> SNCU-2A Light Controller 통신 드라이버에 사용되는 다운로드 데이터 입력방법
(중요) 설정 데이터 다운로드는 다음과 같은 지정된 파일에 다운로드할 데이터를 입력한다.
다운로드 데이터 예제(작업디렉토리\SCAN\ 폴더에 복사)
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : RELAY EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 SNCU-2A 0번 LCU 장비의 0번 (첫 번째) 릴레이를 제어(ON/OFF) 할 수 있다.
설정 예2)
PORT : 0 STATION : 0 ADDRESS : 0001 EXTRA1 : RELAY EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 SNCU-2A 0번 LCU 장비의 1번 (두 번째) 릴레이를 제어(ON/OFF) 할 수 있다.
설정 예3)
PORT : 0 STATION : 0 ADDRESS : 0191 EXTRA1 : RELAY EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 SNCU-2A 0번 LCU 장비의 191번 (마지막) 릴레이를 제어(ON/OFF) 할 수 있다.
설정 예4)
PORT : 0 STATION : 0 ADDRESS : 0002 EXTRA1 : GROUP EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 SNCU-2A 0번 LCU 장비의 2번 (세 번째) 그룹을 제어(ON/OFF) 할 수 있다. ( 단 그룹 데이터가 다운로드 되어 있어야 실제 출력이 된다. )
설정 예5)
PORT : 0 STATION : 0 ADDRESS : 0003 EXTRA1 : GDN EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 SNCU-2A 0번 LCU 장비의 3번 (네 번째) 그룹에 대한 데이터를 다운로드 할 수 있다. ( 단 그룹에 설정할 릴레이 데이터는 ‘작업디렉토리\SCAN\comm000.ini’ 파일에 입력되어 있어야 한다. )
참고) 0번, 2번, 6번 릴레이 사용 시 데이터 입력 예) 1,0,1,0,0,0,1,….
설정 예6)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : GSCH.01 EXTRA2 : 1231 으로 설정하고 ON 디지털 출력을 하면 0 번 포트에 연결된 SNCU-2A 0번 LCU 장비의 0번 (첫 번째) 스케쥴에
운전시간
설정 예7)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : GSCH.01 EXTRA2 : 2345 으로 설정하고 OFF 디지털 출력을 하면 0 번 포트에 연결된 SNCU-2A 0번 LCU 장비의 0번 (첫 번째) 스케쥴에
운전시간
설정 예8)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : TIME EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 SNCU-2A 장비의 현재 시간을 컴퓨터 시간과 같게 맞춘다.
설정 예9)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : CLEAR EXTRA2 : 0 으로 설정하고 OFF 디지털 출력을 하면 0 번 포트에 연결된 SNCU-2A 0번 LCU 장비의 그룹 데이터를 삭제할 수 있다. (PSW 및 스케쥴 등의 데이터 삭제는 아날로그 출력(출력 값 = 0 ~ 4 )으로 할 수 있다.
설정 예10)
PORT : 0 STATION : 5 ADDRESS : 0000 EXTRA1 : T_SET EXTRA2 : 0 으로 설정하고 OFF 디지털 출력을 하면 0 번 포트에 연결된 SNCU-2A 0번 LCU 장비의 전체 LCU 수량을 5로 설정할 수 있다.
아날로그 쓰기
아날로그 쓰기는 디지털 쓰기와 동일한 방법으로 설정하고 출력 값만 다르다.
SNCU-2A Light Controller 장비에 통신케이블은 다음과 같은 방법으로 연결한다.

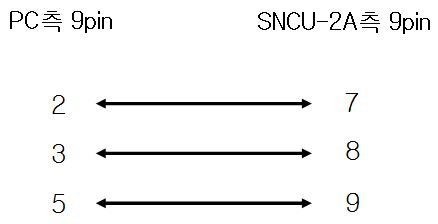

RS-232C 통신케이블 연결
SNCU-2A Light Controller 장비의 COM1 또는 COM2 단자에 다음과 같이 연결하면 된다.
<그림 4>는 SNCU-2A Light Controller 장비의 모습이고 <그림 5>는 LCU 장비이다.

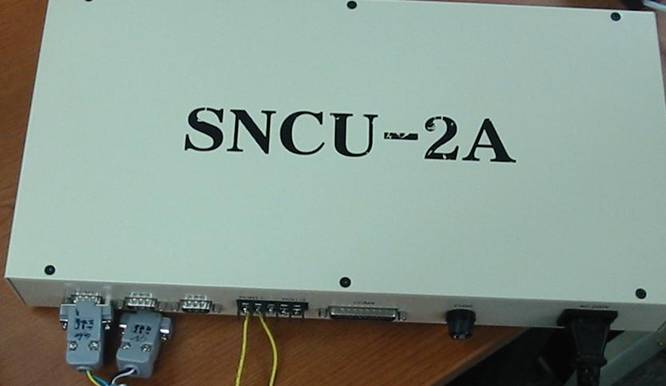

<그림 4> SNCU-2A Light Controller 장비의 모습

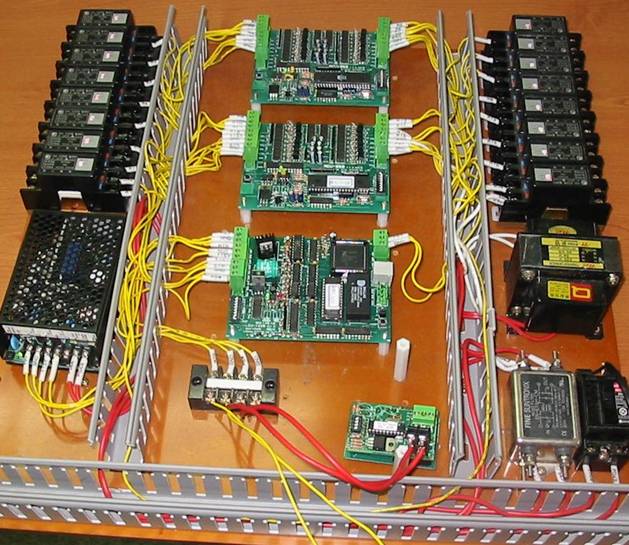

<그림 5> LCU 장비의 모습
SNCU-2A Light Controller 장비를 이용한 오토베이스9 프로젝트 예 : SNCU-2A 예제 프로젝트
