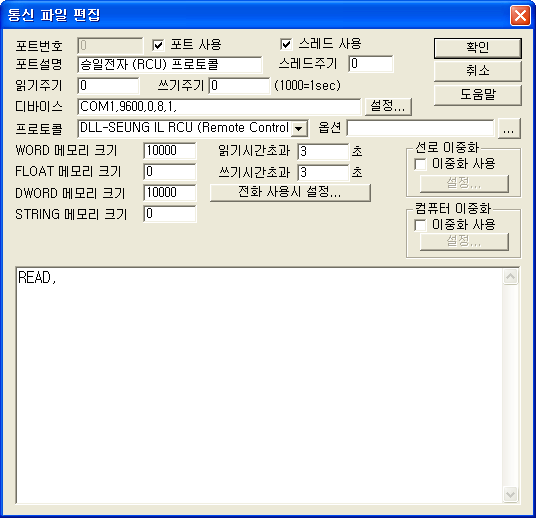

국내의 승일전자에서 제작한 RCU(Remote Control Unit) 시리즈를 사용할 때 SCAN파일을 구성한 예이다.
DEVICE 의 통신 속도는 RMU 컨트롤러의 Dip 스위치로 설정한 대로 맞추도록 한다.
RCU 프로토콜은 RMU 컨트롤러에서 이상이 발생하면 이쪽으로 전화를 걸어 경보 상황을 알려주는 프로토콜이다. 그러므로 Device는 항상 Com 을 사용해야 한다.
위에서 보는 바와 같이 READ는 한 줄만 있으면 된다.그리고 WORD와 DWORD 메모리 크기는 항상 10000으로 설정하도록 한다.
PC에서 경보 신호를 받으면 WORD 메모리와 DWORD 메모리에 경보정보가 기록된다.
예1) RMU 0번의 Local 0번의 경보가 발생하면 이것은 WORD메모리 0 에 경보 번호가 쌓이고 DWORD 메모리 0에 발생시간이 나타난다.
예2) RMU 1번의 Local 50번의 경보가 발생하면 이것은 WORD메모리 1*100+50=150 에 경보 번호가 쌓이고 DWORD 메모리 150에 발생시간이 나타난다. (메모리 위치 계산법: 메모리위치 = RMU No * 100 + Local No)
승일 RCU 프로토콜은 받기 전용 프로토콜이므로 쓰기 설정은 없다.
위의 통신설정에서 프로토콜 옵션 옆의 ... 버턴을 누르면 프로토콜 옵션을 대화상자에서 설정할 수 있다.
접속 후 무응답 대기 시간 - 상대편에서 접속을 한 후 계속해서 데이터를 기다릴 수 없으므로 시간을 지정해서 접속을 강제로 끊어준다. (10~60초까지 설정가능)
