SDS20은 승일전자에서 만든 항온항습기 컨트롤러이다.
항온항습기 컨트롤러의 DEVICE 설정은 연결된 통신포트, 속도(4800 BPS), PARITY BIT(0), DATA BIT(8), STOP BIT(1) 등을 입력한다.
RS 485 통신포트로 통신을 할 때는 연결된 통신포트, 통신속도(4800 BPS), PARITY BIT(0), DATA BIT(8), STOP BIT(1), TxDTR, RxON, 100(READ 시 DTR OFF 이후 지연시간), 300(WRITE 시 DTR OFF 이후 지연시간) 으로 DEVICE를 설정한다.
여기서 READ, WRITE 지연시간은 시스템의 상황에 따라 적당한(100, 300) 값으로 맞춘다.
SDS20의READ 작성형식
SDS20 의 통신 프로토콜 READ 작성형식은 다음과 같은 인자 순으로 작성한다.
1) STATION - SDS20 컨트롤러의 STATION 번호.
2) FUNCTION - 사용안함.
3) 읽기 시작주소. - 사용안함.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 ScanBuf의 위치.
5) 읽을크기 - 37개로 고정

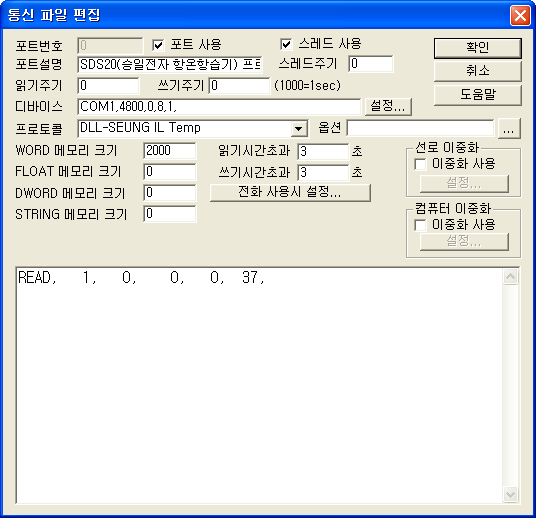

READ 작성 예)
READ, 1, 0, 0, 0, 37,
다음은 자료읽기의 메모리 저장위치 및 내용이다.
| 순 서 | 내 용 | 비고 |
| 1 ~ 16 | 비트 데이터 영역 | 설명서 참조 |
| 17 | 온도 데이터 | 단위 : 0.1℃ |
| 18 | 습도 데이터 | 단위 : 1% |
| 19 | 설정온도 데이터 | 단위 : 0.1℃ |
| 20 | 설정습도 데이터 | 단위 : 1% |
| 21 | 컴프레셔 #1 동작 지연시간 | 단위 : 초 |
| 22 | 컴프레셔 #2 동작 지연시간 | 단위 : 초 |
| 23 | 실내기 팬 정지 지연시간 | 단위 : 초 |
| 24 | 냉방 운전 편차값(감응온도) | 단위 : 0.01℃ |
| 25 | 난방 운전 편차값(감응온도) | 단위 : 0.01℃ |
| 26 | 가습 운전 편차값 | 단위 : 1% |
| 27 | 제습 운전 편차값 | 단위 : 1% |
| 28~30 | 시스템 운전시간(Low, Mid, Hi) | |
| 31~37 | 기타 |
SDS20 의 디지털 출력 설정법
디지털 출력 TAG 설정 시 필요한 설정 2 가지
1) PORT : PORT 번호.
2) STATION : STATION 번호. (위의 예에서는 1 번)
설정 예)
PORT : 0 STATION:1 이라고 설정하면 항온항습기 컨트롤러의 1번 station의 운전/정지를 제어할 수 있다.
SDS20 의 아날로그 출력 설정법
아날로그 출력 TAG 설정 시 필요한 설정 3 가지
1) PORT : PORT 번호.
2) STATION : STATION 번호. (위의 예에서는 1 번)
3) ADDRESS : 출력번지.
출력번지에 따른 설정값 종류는 다음과 같다.
0 : 설정온도
1 : 설정습도
2 : 냉방기 #1 운전 지연시간
3 : 냉방기 #2 운전 지연시간
4 : BLOWER 정지 지연시간
5 :냉방운전 편차
6 :난방운전 편차
7 :가습운전 편차
8 :제습운전 편차
설정 예)
PORT : 0 STATION:1 ADDRESS:0000 으로 설정하면 항온항습기 컨트롤러의 1번 station 의 설정온도를 지정할 수 있다.
