S.D PUMPCON 프로토콜

1. 읽기 설정

S.D Engineering Co 의 펌프 컨트롤러인 PUMPCON 모델을 사용하여 SCAN파일을 구성한 예이다.

DEVICE 의 통신 속도는 9600, 0, 8, 1, 로 고정이다.

1) 읽을종류: PUMPCON에서 사용되는 COMMAND 영역(RA, RB, RC, RD0~RD6 등) 자세한 영역의 내용은 <표2>를 참조한다

2) 메모리 저장 위치 : 읽어온 상태값을 저장할 버퍼위치를 말한다.

3) 읽는 크기: 한번에 읽어올 항목갯수를 말한다. (크기는 읽을 종류에 따라서 고정되어 있다. <표2> 참조

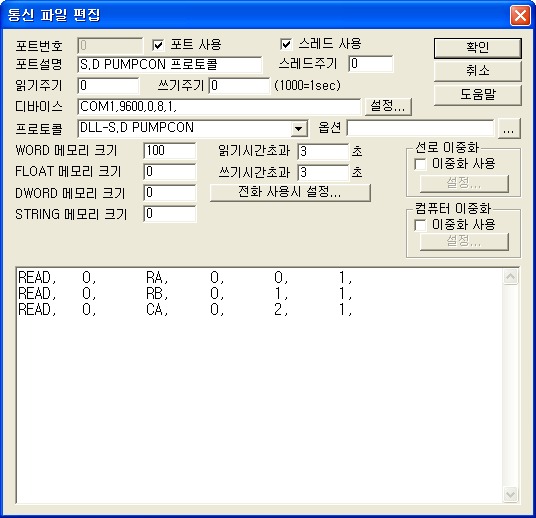

읽기 설정 예)

READ, 0,           RA,        0,           0,           1,

READ, 0,           RB,        0,           1,           1,

READ, 0,           CA,        0,           2,           1,

위에서 보면 스테이션을 사용하지 않는데 이것은 485로 통신하더라도 1:1의 접속만을 사용해야 한다.

S.D PUMPCOM 에서 사용할 수 있는 영역

참고: 표보는법 - 위의 표에서 쓰기전용 이라고 한것은 읽을 수 없다. 또 읽기전용이라는 영역은 컨트롤러에 데이터를 쓸수없다는 뜻이다. 실제 영역은 위의 표보다 더많이 있으므로 자세한 것은 컨트롤러 사용설명서를 참고한다.

2. 쓰기 설정

출력은 SCAN File과 상관없이 컨트롤러의 직접 ADDRESS에 쓴다.

디지털 출력 설정법

디지털 출력은 컨트롤러의 한 접점을 ON/OFF하는 것을 의미한다. <표1>에서 버퍼설명 중 "1 OR 0" 이라는 영역은 디지털 출력을 할 수 있다.

디지털 출력 TAG 설정 시 필요한 세 가지

1) PORT           연결된 PORT 번호

2) ADDRESS    출력하고자 하는 주소        같은 영역에 항목이 여러 개 일 때 사용한다.

3) Extra1          출력하고자 하는 메모리 영역

예1) Address:0000, Extra1:WA 라고 설정하고 출력을 하면 컨트롤러를 운전/전지 명령을 행할 수 있다. 또 CE 명령어 (운전펌프등록)는 ADDRESS 를 0~5 까지 순서대로 출력을 하면 6개의 펌프를 등록할 수 있다.

아날로그 출력 설정법

아날로그 출력은 WORD 값을 컨트롤러에 쓰는 것을 말한다.

아날로그 출력 TAG 설정 시 필요한 세 가지

1) PORT           연결된 PORT 번호

2) ADDRESS    출력하고자 하는 주소

3) Extra1          출력하고자 하는 메모리 영역          WORD 에 출력을 할 수 있다.<표2에 나와 있는 영역>

예1) ADDRESS:0000, EXTRA1:CA 로 설정하고 값을 출력하면 설정압력 값을 바꿀 수 있다. CB 와 같이 여러개의 데이터를 출력하고자 할 때는 한번에 출력을 할 수 없고 ADDRESS:0000~00006 까지 순서대로 출력한 다음 ADDRESS:0007 명령을 내리면 모아둔 명령이 출력된다.
