RM-110은 TAKEMOTO 전기에서 제작한 POWER METER 컨트롤러이다.
RM-110 POWER METER의 DEVICE 설정은 연결된 통신포트, 속도(1200~9600 BPS), PARITY BIT(2), DATA BIT(7), STOP BIT(1) 등을 입력하고 485 통신을 할 때는 BACK 신호를 받지않게 TxRTS(또는 TxON), RxECHO( 또는 RxON) 등의 작성이 필요하다.
RM-110의 STATION, 통신속도 등의 지정은 POWER METER에 부착된 설정 스위치로 한다.
RM-110의READ 작성형식
RM-110 컨트롤러의 통신 프로토콜 READ 작성형식은 다음과 같은 인자순으로 작성 한다.
1) STATION - STATION 번호.
2) FUNCTION(명령어) - 08, 11, 15, 1A, 20.
3) 읽기 시작주소.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 ScanBuf의 위치.
5) 읽을크기 - 1~15 WORD 20 명령어(전 DATA 읽기)는 20 WORD 로 고정.

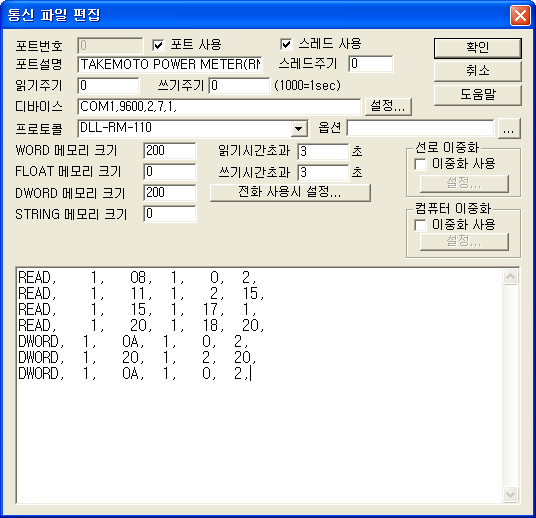

READ 예)
READ, 1, 08, 1, 0, 2,
READ, 1, 11, 1, 2, 15,
READ, 1, 15, 1, 17, 1,
READ, 1, 20, 1, 18, 20,
DWORD, 1, 0A, 1, 0, 2,
DWORD, 1, 20, 1, 2, 20,
DWORD, 1, 0A, 1, 0, 2,
| 명령어 종류 | 명령어 내용 | 명령구분 | 비고 |
| 08 | 설정치 DATA읽기 (CT비, PT비) |
읽기 명령 | |
| 0A | 승률 DATA 읽기 | 읽기 명령 | 전류, 전압 등 |
| 11 | ANALOG DATA읽기 | 읽기 명령 | 전류, 전압 등 |
| 15 | PULSE DATA 읽기 | 읽기 명령 | 전력량, 무효 전력량 |
| 20 | 전 DATA 읽기 | 읽기 명령 | 모든 자료 |
| 54 | DATA RESET 쓰기 | 쓰기 명령 | |
| 55 | 전 기종 RESET | 쓰기 명령 |
< RM-110 Power Meter 의 명령어 종류 및 내용 >
| 읽은 순서 | 자료 종류 | 2차측 정격 (최대) |
읽기 범위 |
| 01 | R상 전류 | 0 ~ 5A |
0 ~ 2000 |
| 02 | S상 전류 | 0 ~ 5A |
0 ~ 2000 |
| 03 | T상 전류 | 0 ~ 5A |
0 ~ 2000 |
| 04 | RS 선간 전압 | 0 ~ 150 (110V 일 때) 0 ~ 300 (220V 일 때) |
0 ~ 2000 |
| 05 | ST 선간 전압 | 0 ~ 150 (110V 일 때) 0 ~ 300 (220V 일 때) |
0 ~ 2000 |
| 06 | TR 선간 전압 | 0 ~ 150 (110V 일 때) 0 ~ 300 (220V 일 때) |
0 ~ 2000 |
| 07 | 전력 또는 최대 영상 전압 | -1 ~ 1 (1KW 일 때) -2 ~ 2 (2KW 일 때) |
0 ~ 2000 |
| 08 | 무효 전력 또는 영상 전압 | -1 ~ 1 (1KVAR 일 때) -2 ~ 2 (2KVAR 일 때) |
0 ~ 2000 |
| 09 | PF 역률 | -50~-100/+100~50 |
0 ~ 2000 |
| 10 | 주파수 | 44 ~ 55 55 ~ 65 45 ~ 65 |
0 ~ 2000 |
| 11 | DEMAND 전류 | 0 ~ 5A |
0 ~ 2000 |
| 12 | RN R상 전압 | 0 ~ 5A |
0 ~ 2000 |
| 13 | SN S상 전압 | 0 ~ 86.6 |
0 ~ 2000 |
| 14 | TN T상 전압 | 0 ~ 86.6 |
0 ~ 2000 |
| 15 | TN T상 전압 | 0 ~ 86.6 |
0 ~ 2000 |
< RM-110 POWER METER 의 ANALOG 자료 종류 및 최대값 >
| 읽은 순서 | 자료 종류 | 계기 최소/최대 |
읽기 범위 |
| 01 | 전력량(소수점 이하 1자리) | -1 ~ 1 (1KW 일 때) -2 ~ 2 (2KW 일 때) |
|
| 02 | 무효 전력량(소수점 이하 1자리) | -1 ~ 1 (1KW 일 때) -2 ~ 2 (2KW 일 때) |
|
< RM-110 POWER METER 의 PULSE DATA 내용 >
RM-110 디지털 출력 설정법
TAG 설정 시 필요한 설정 네 가지
1) PORT : 설정 PORT 번호.
2) STATION : RM-110의 STATION 번호.
3) ADDRESS : 54명령 일 때(01 : MDA RESET 또는 02 : Mvo RESET).
3) EXTRA1 : 명령어 54 : DATA RESET 또는 55 : 전 기종 RESET .
설정 예)
PORT : 0 STATION : 1 ADDRESS:0001 EXTRA1:54 라고 설정하면 MDA RESET 을 할 수 있다.
RM-110 아날로그 출력 설정법
RM-110 POWER METER 의 아날로그 출력은 필요 없다.
